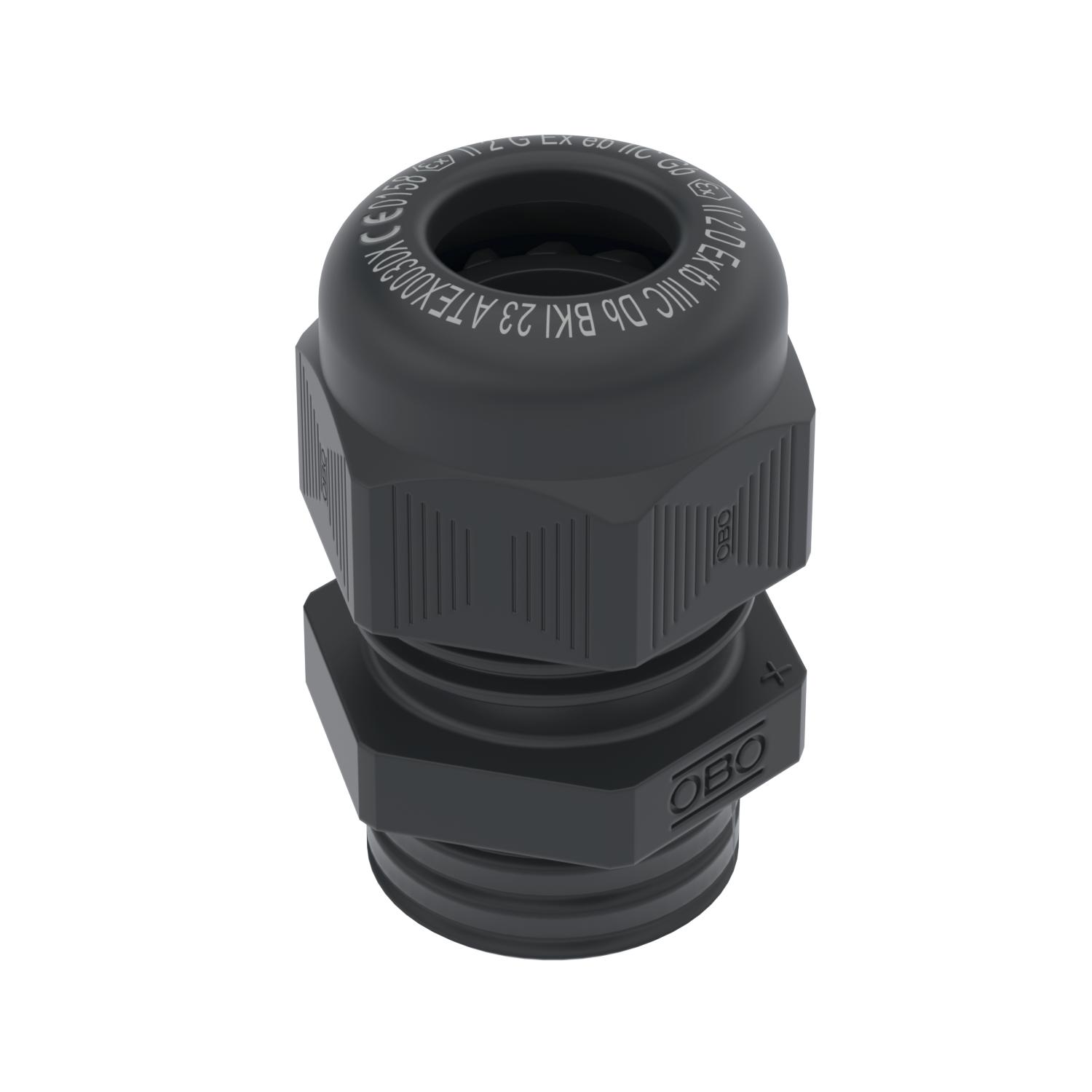

Kabelová vývodka EX, metrický závit, černá | | M20 x 1,5 | Ne | černá

Kabelová vývodka EX, metrický závit, černá

Obj. č. 2050323 | EAN 4012195594734

Obj. č. / Typ

Závit

Vícenásobná těsnicí vložka	Ne

Barva	černá

Popis výrobku

Popis výrobku

Kabelová vývodka s evropským schválením pro oblast přístrojů a ochranných systémů pro použití k určenému účelu v prostředích s nebezpečím výbuchu. Směrnice 94/9/EU
Číslo evropského schválení: PTB 99 ATEX 3112X a ... 3113X.
S metrickým připojovacím závitem dle normy IEC 423.
Robustní kabelová vývodka kloboučkového tvaru s velkou těsnicí oblastí, s odlehčením tahu a zajištěním proti pootočení pro vysoké nároky na těsnost.
Těsnicí kroužek z chloroprénového/nitrilového kaučuku, nastříknuté těsnicí břity, proto není nutný těsnicí kroužek na připojovacím závitu, schváleno VDE.
Stupeň krytí IP 68 při 5 barech.

Technické údaje

Technické údaje

Barva	černá
Bez obsahu halogenů	Ano
Dělitelná vývodka	Ne
Délka závitu	9 mm
Druh těsnění	Těsnící kroužek
Druh závitu	metrický
Jmenovitá velikost závitu	20
Kabelová vývodka pro ploché kabely	Ne
Materiál	Polyamid
Možnost odlehčení tahu	Ne
Nárazuvzdorný	Ne
Nestabilní točivý moment	4 Nm
Ochrana proti ohybu	Ne
ochrana proti výbuchu	Ano
Pro prostředí s nebezpečím výbuchu plynu	1, 2
Pro prostředí s nebezpečím výbuchu prachu	21, 22
Pro zónu prostředí s nebezpečím výbuchu	yes
Provedení	Přímé

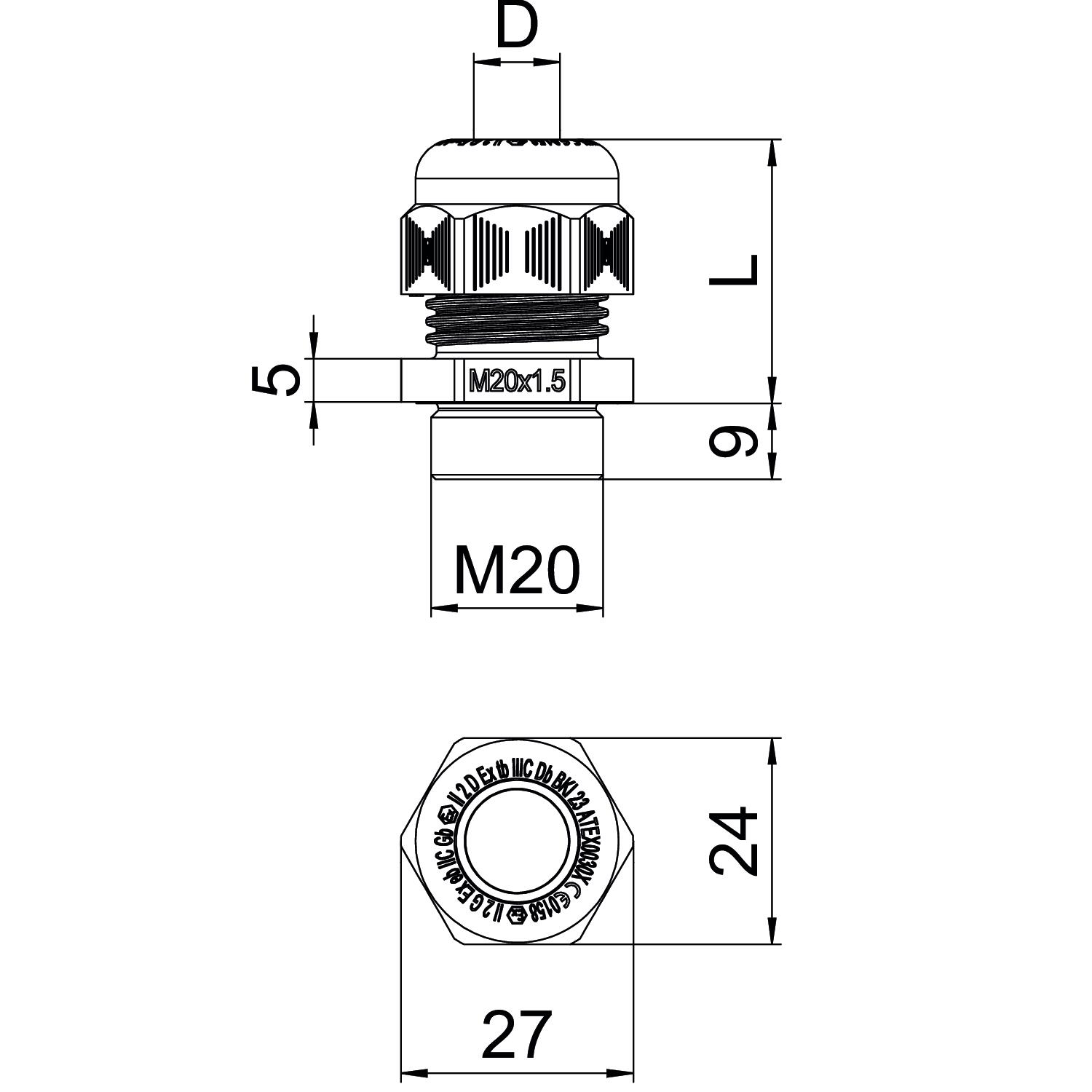

Rozměr	M20

Rozměr e	27 mm
Rozměr G	M20 mm
Rozměr L max.	30 mm
Rozměr L min.	23 mm
Rozměr L1	9 mm
Rozměr L2	5 mm
Rozměr L3	18 mm
Rozměr šestihranu přes hrany	27 mm
S pojistnou maticí	Ne
Stoupání závitu	1,5 mm
Stupeň krytí	IP68
Teplotní rozsah použití, max.	40 °C
Teplotní rozsah použití, min.	-10 °C
Těsnicí oblast D, max.	12 mm
Těsnicí oblast D, min.	7 mm
Velikost klíče	24
Vícenásobná těsnicí vložka	Ne
Závit	M20 x 1,5
Zpevněno skelnými vlákny	Ne

Všechny typy

Všechny typy

Typ	Závit	Vícenásobná těsnicí vložka	Barva	Obj. č.	Množství	Nejm. prod. jedn.
VTEC EX M16 SW	M16 x 1,5	Ne	černá	2050315	Kus	50 Kus
VTEC EX M20 SW	M20 x 1,5	Ne	černá	2050323	Kus	50 Kus
VTEC EX M25 SW	M25 x 1,5	Ne	černá	2050331	Kus	25 Kus
VTEC EX M32 SW	M32 x 1,5	Ne	černá	2050358	Kus	20 Kus
VTEC EX M40 SW	M40 x 1,5	Ne	černá	2050366	Kus	10 Kus
VTEC EX M50 SW	M50 x 1,5	Ne	černá	2050374	Kus	5 Kus
VTEC EX M63 SW	M63 x 1,5	Ne	černá	2050382	Kus	5 Kus
