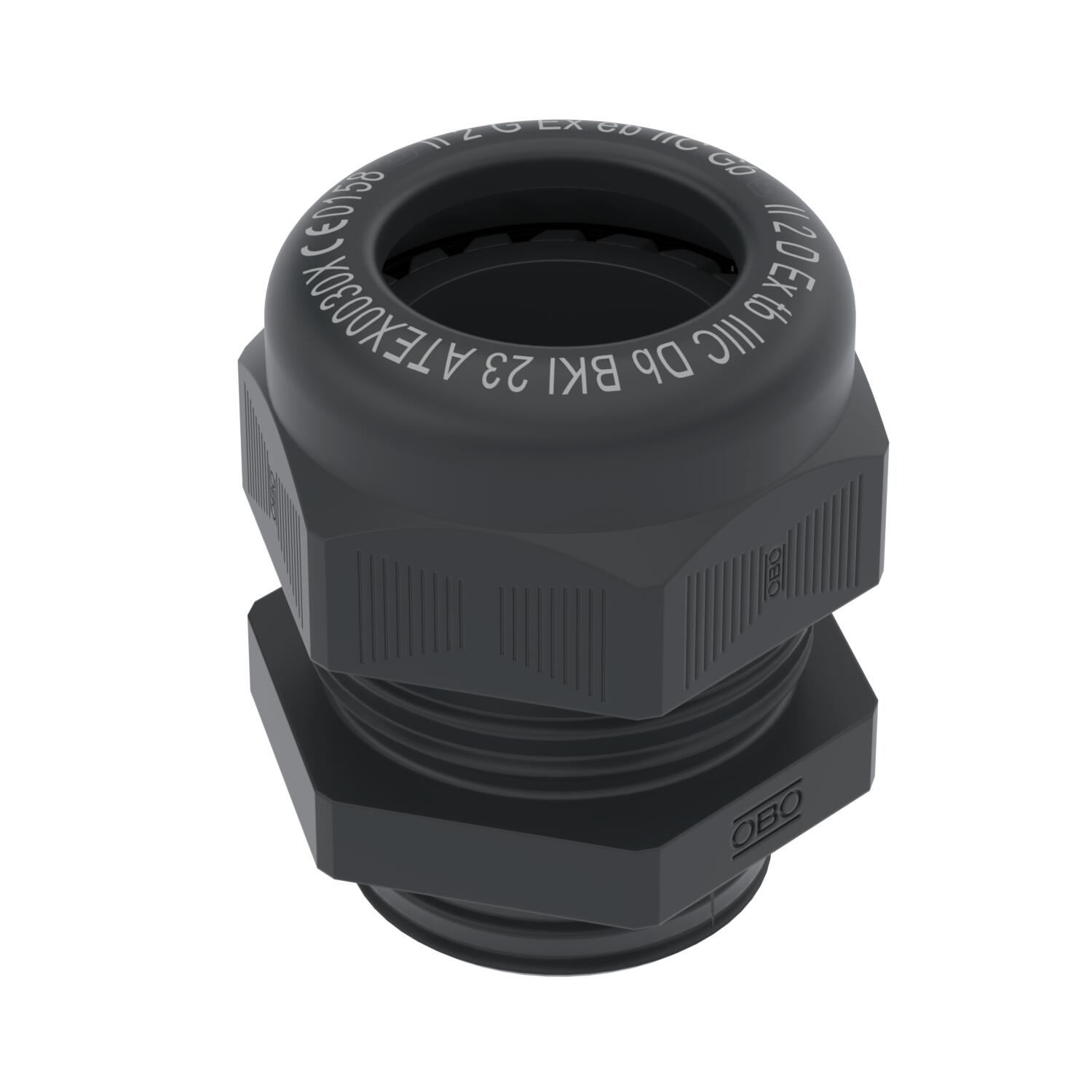

Kabelová vývodka EX, metrický závit, černá | | M32 x 1,5 | Ne | černá

Kabelová vývodka EX, metrický závit, černá

Obj. č. 2050358 | EAN 4012195594611

Obj. č. / Typ

Závit

Vícenásobná těsnicí vložka	Ne

Barva	černá

Popis výrobku

Popis výrobku

Kabelová vývodka s evropským schválením pro oblast přístrojů a ochranných systémů pro použití k určenému účelu v prostředích s nebezpečím výbuchu. Směrnice 94/9/EU
Číslo evropského schválení: PTB 99 ATEX 3112X a ... 3113X.
S metrickým připojovacím závitem dle normy IEC 423.
Robustní kabelová vývodka kloboučkového tvaru s velkou těsnicí oblastí, s odlehčením tahu a zajištěním proti pootočení pro vysoké nároky na těsnost.
Těsnicí kroužek z chloroprénového/nitrilového kaučuku, nastříknuté těsnicí břity, proto není nutný těsnicí kroužek na připojovacím závitu, schváleno VDE.
Stupeň krytí IP 68 při 5 barech.

Technické údaje

Technické údaje

Barva	černá
Bez obsahu halogenů	Ano
Dělitelná vývodka	Ne
Délka závitu	11 mm
Druh těsnění	Těsnící kroužek
Druh závitu	metrický
Jmenovitá velikost závitu	32
Kabelová vývodka pro ploché kabely	Ne
Materiál	Polyamid
Možnost odlehčení tahu	Ne
Nárazuvzdorný	Ne
Nestabilní točivý moment	12 Nm
Ochrana proti ohybu	Ne
ochrana proti výbuchu	Ano
Pro prostředí s nebezpečím výbuchu plynu	1, 2
Pro prostředí s nebezpečím výbuchu prachu	21, 22
Pro zónu prostředí s nebezpečím výbuchu	yes
Provedení	Přímé

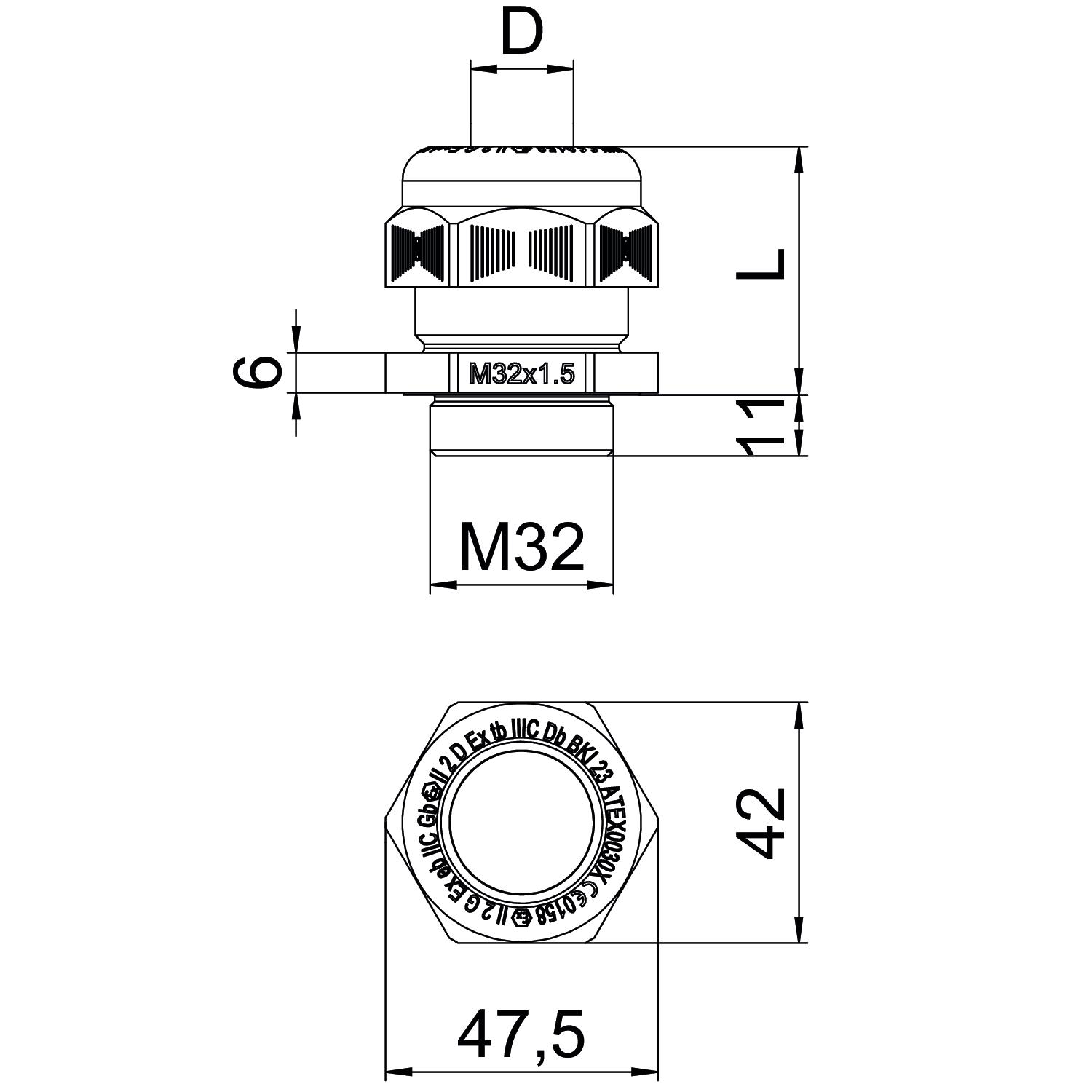

Rozměr	M32

Rozměr e	47,5 mm
Rozměr G	M32 mm
Rozměr L max.	43 mm
Rozměr L min.	32 mm
Rozměr L1	11 mm
Rozměr L2	7 mm
Rozměr L3	24,5 mm
Rozměr šestihranu přes hrany	47,5 mm
S pojistnou maticí	Ne
Stoupání závitu	1,5 mm
Stupeň krytí	IP68
Teplotní rozsah použití, max.	65 °C
Teplotní rozsah použití, min.	-20 °C
Těsnicí oblast D, max.	25 mm
Těsnicí oblast D, min.	20 mm
Velikost klíče	42
Vícenásobná těsnicí vložka	Ne
Závit	M32 x 1,5
Zpevněno skelnými vlákny	Ne

Všechny typy

Všechny typy

Typ	Závit	Vícenásobná těsnicí vložka	Barva	Obj. č.	Množství	Nejm. prod. jedn.
VTEC EX M16 SW	M16 x 1,5	Ne	černá	2050315	Kus	50 Kus
VTEC EX M20 SW	M20 x 1,5	Ne	černá	2050323	Kus	50 Kus
VTEC EX M25 SW	M25 x 1,5	Ne	černá	2050331	Kus	25 Kus
VTEC EX M32 SW	M32 x 1,5	Ne	černá	2050358	Kus	20 Kus
VTEC EX M40 SW	M40 x 1,5	Ne	černá	2050366	Kus	10 Kus
VTEC EX M50 SW	M50 x 1,5	Ne	černá	2050374	Kus	5 Kus
VTEC EX M63 SW	M63 x 1,5	Ne	černá	2050382	Kus	5 Kus
