- Popis výrobku
-

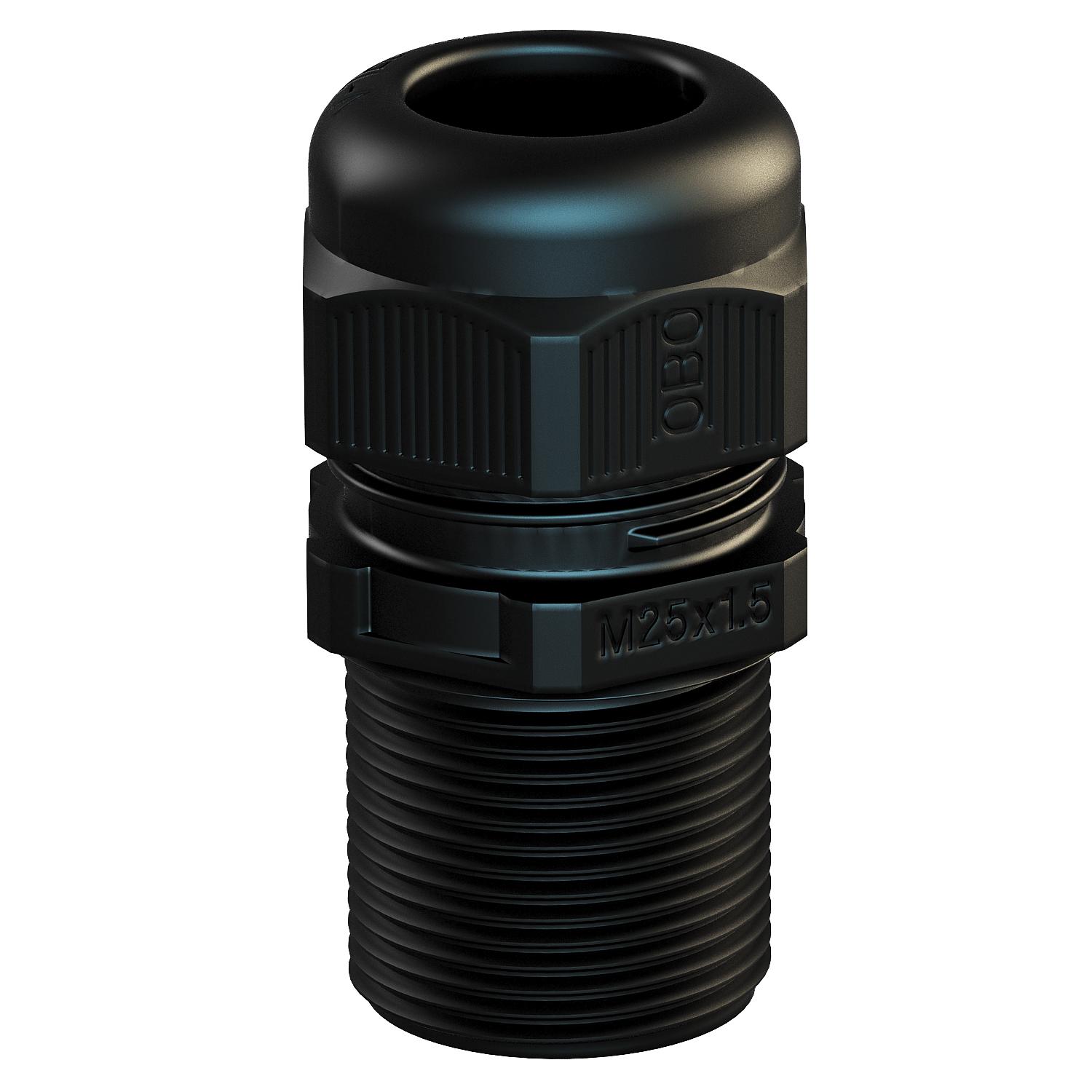

Popis výrobkuKabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
- Technické údaje
-
Technické údaje

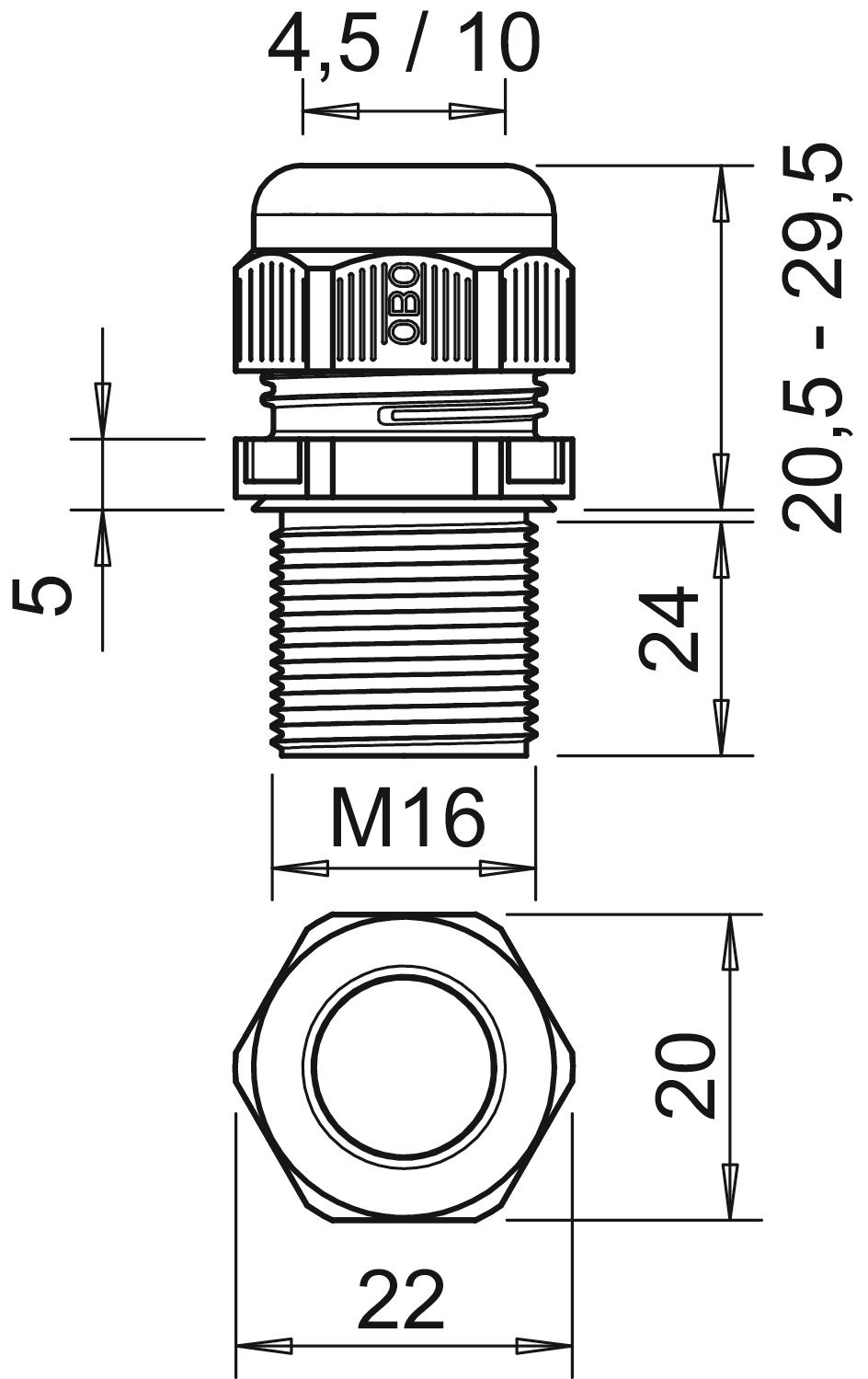

Barva černá Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka závitu 24 mm Druh těsnění Těsnící kroužek Druh závitu metrický Jmenovitá velikost závitu 16 Kabelová vývodka pro ploché kabely Ne Materiál Polyamid Možnost odlehčení tahu Ano Nárazuvzdorný Ne Nestabilní točivý moment 2,5 Nm Ochrana proti ohybu Ne ochrana proti výbuchu Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr M16 Rozměr e 22 mm Rozměr L max. 29,5 mm Rozměr L min. 20,5 mm Rozměr L1 24 mm Rozměr L2 5 mm Rozměr šestihranu přes hrany 22 mm S pojistnou maticí Ne Stoupání závitu 1,8 mm Stupeň krytí IP68 Teplotní rozsah použití, max. 65 °C Teplotní rozsah použití, min. -20 °C Těsnicí oblast D, max. 10 mm Těsnicí oblast D, min. 4,5 mm Velikost klíče 20 Vícenásobná těsnicí vložka Ne Závit M16 x 1,5 Zpevněno skelnými vlákny Ne - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list V-TEC VM LL16 SW / 2022985 , 0.33MB , pdfEU prohlášení o shodě V-TEC VM LL16 SW / 2022985 , 0.17MB , pdfREACH Prohlášení o shodě V-TEC VM LL16 SW / 2022985 , 0.12MB , pdfRoHS Prohlášení o shodě V-TEC VM LL16 SW / 2022985 , 0.12MB , pdfSchvalovací značka Povolení značky VDE V-TEC VM, V-TEC VML , 0.17MB , pdfSchvalovací značka Souhlas s užitím značky VDE pro V-TEC VM , 0.17MB , pdfNávod k montáži Návod k montáži V-TEC VM LL.. SW , 2.00MB , pdf
