Kabelová vývodka, extra dlouhý metrický závit, černá | | M20 x 1,5 | Ne | černá

Kabelová vývodka, extra dlouhý metrický závit, černá

Obj. č. 2022987 | EAN 4012195812173

Obj. č. / Typ

Závit

Vícenásobná těsnicí vložka	Ne

Barva	černá

Popis výrobku

Popis výrobku

Kabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.

Technické údaje

Technické údaje

Barva	černá
Bez obsahu halogenů	Ano
Dělitelná vývodka	Ne
Délka závitu	24 mm
Druh těsnění	Těsnící kroužek
Druh závitu	metrický
Jmenovitá velikost závitu	20
Kabelová vývodka pro ploché kabely	Ne
Materiál	Polyamid
Možnost odlehčení tahu	Ano
Nárazuvzdorný	Ne
Nestabilní točivý moment	3,75 Nm
Ochrana proti ohybu	Ne
ochrana proti výbuchu	Ne
odolné proti šíření plamene	podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C
Pro prostředí s nebezpečím výbuchu plynu	bez
Pro prostředí s nebezpečím výbuchu prachu	bez
Pro zónu prostředí s nebezpečím výbuchu	bez
Provedení	Přímé

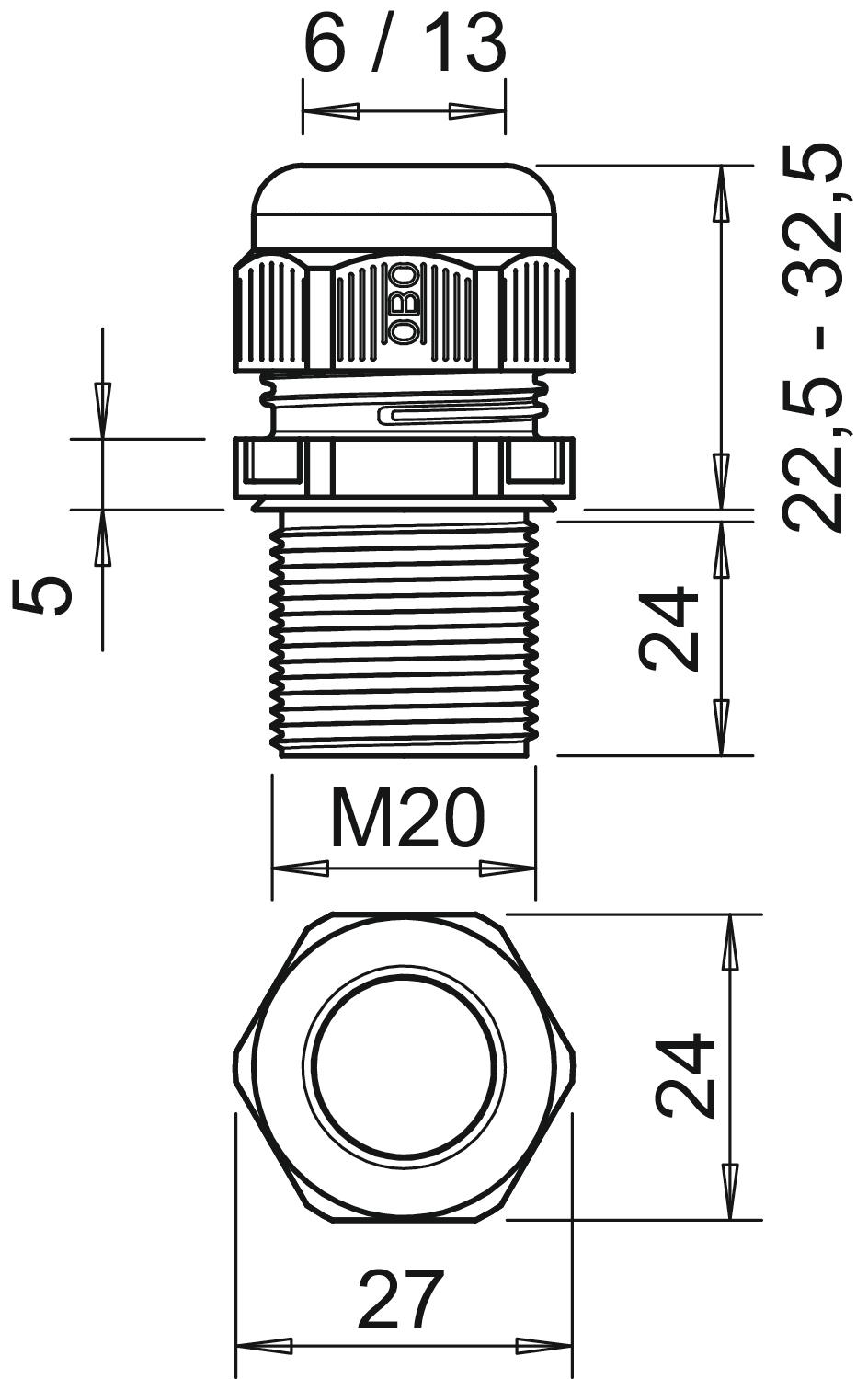

Rozměr	M20
Rozměr e	27 mm
Rozměr L max.	32,5 mm
Rozměr L min.	22,5 mm
Rozměr L1	24 mm
Rozměr L2	5 mm
Rozměr šestihranu přes hrany	27 mm
S pojistnou maticí	Ne
Stoupání závitu	1,8 mm
Stupeň krytí	IP68
Teplotní rozsah použití, max.	65 °C
Teplotní rozsah použití, min.	-20 °C
Těsnicí oblast D, max.	13 mm
Těsnicí oblast D, min.	6 mm
Velikost klíče	24
Vícenásobná těsnicí vložka	Ne
Závit	M20 x 1,5
Zpevněno skelnými vlákny	Ne

Všechny typy

Všechny typy

Typ	Závit	Vícenásobná těsnicí vložka	Barva	Obj. č.	Množství	Nejm. prod. jedn.
V-TEC VM LL16 SW	M16 x 1,5	Ne	černá	2022985	Kus	50 Kus
V-TEC VM LL20 SW	M20 x 1,5	Ne	černá	2022987	Kus	50 Kus
V-TEC VM LL25 SW	M25 x 1,5	Ne	černá	2022989	Kus	25 Kus
V-TEC VM LL32 SW	M32 x 1,5	Ne	černá	2022991	Kus	20 Kus
V-TEC VM LL40 SW	M40 x 1,5	Ne	černá	2022993	Kus	10 Kus
V-TEC VM LL50 SW	M50 x 1,5	Ne	černá	2022995	Kus	5 Kus
V-TEC VM LL63 SW	M63 x 1,5	Ne	černá	2022997	Kus	5 Kus
