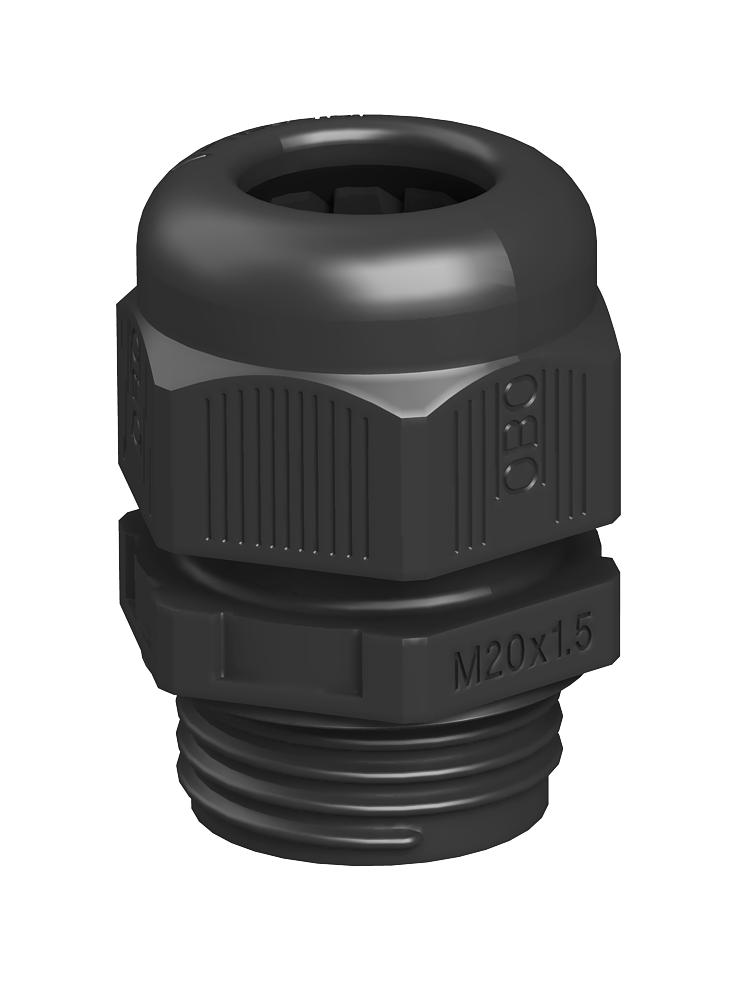

Kabelová vývodka, metrický závit, černá
Obj. č. 2022887 | EAN 4012195535690
- Popis výrobku
-
Popis výrobkuKabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
-
- Technické údaje
-
Technické údaje

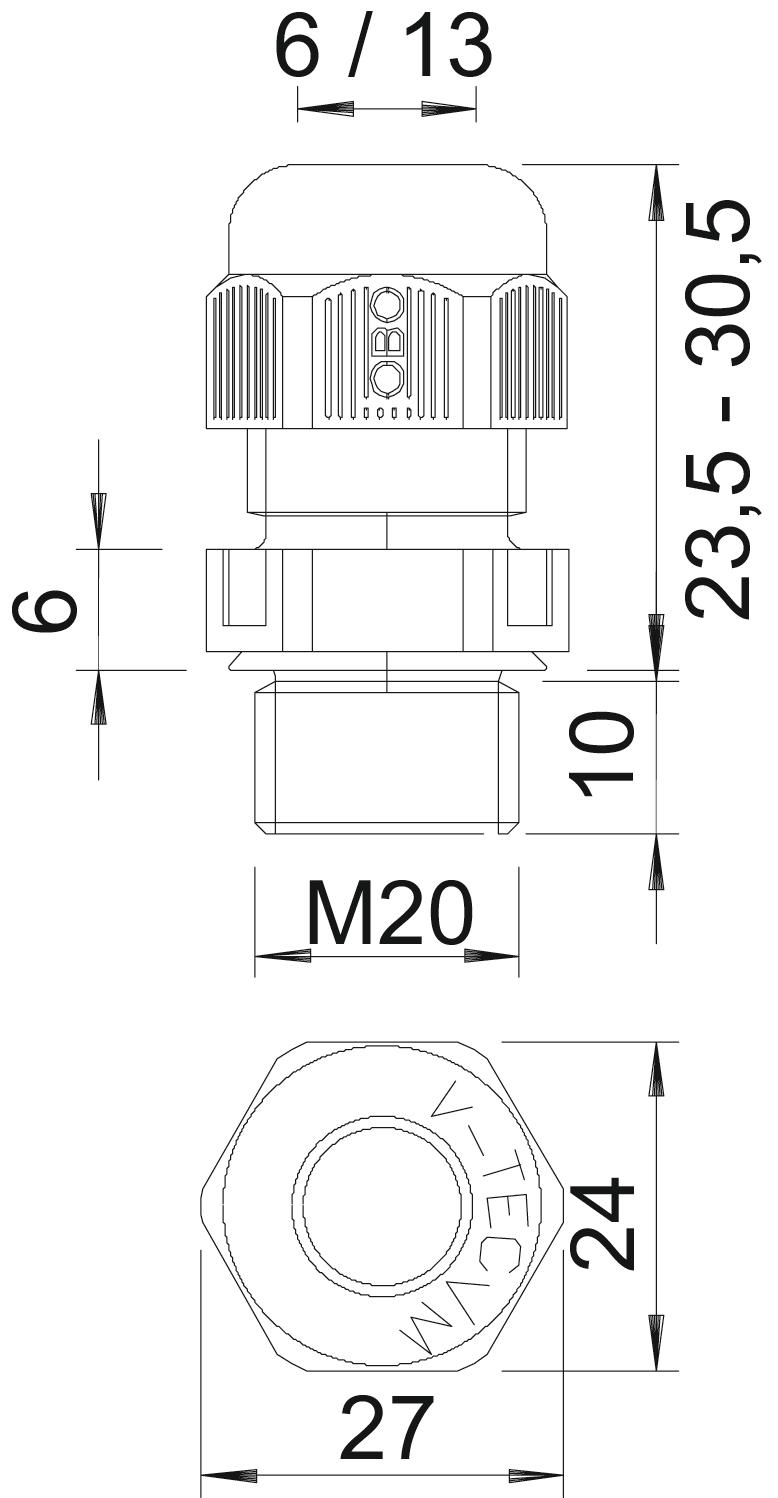

Barva černá Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka závitu 10 mm Druh těsnění Těsnící kroužek Druh závitu metrický Jmenovitá velikost závitu 20 Kabelová vývodka pro ploché kabely Ne Materiál Polyamid Možnost odlehčení tahu Ano Nárazuvzdorný Ne Nestabilní točivý moment 3,8 Nm Ochrana proti ohybu Ne ochrana proti výbuchu Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr M20 Rozměr e 27 mm Rozměr L max. 30,5 mm Rozměr L min. 23,5 mm Rozměr L1 9 mm Rozměr L2 5 mm Rozměr šestihranu přes hrany 27 mm S pojistnou maticí Ne Stoupání závitu 1,5 mm Stupeň krytí IP68 Teplotní rozsah použití, max. 65 °C Teplotní rozsah použití, min. -20 °C Těsnicí oblast D, max. 13 mm Těsnicí oblast D, min. 6 mm Velikost klíče 24 Vícenásobná těsnicí vložka Ne Závit M20 x 1,5 Zpevněno skelnými vlákny Ne - Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

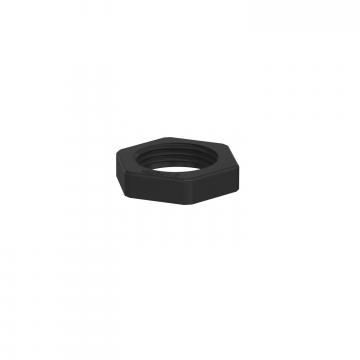

Pojistná matice, metrický závit, černá
116 M20 SW PA 2049082 100 Kus - Ke stažení
-
Datový list V-TEC VM20 SW / 2022887 , 0.27MB , pdfEU prohlášení o shodě V-TEC VM20 SW / 2022887 , 0.17MB , pdfREACH Prohlášení o shodě V-TEC VM20 SW / 2022887 , 0.12MB , pdfRoHS Prohlášení o shodě V-TEC VM20 SW / 2022887 , 0.12MB , pdfSchvalovací značka Povolení značky DNV V-TEC VM , 0.03MB , pdfSchvalovací značka Souhlas s užitím značky VDE pro V-TEC VM , 0.17MB , pdfSchvalovací značka Certifikát UL V-TEC VM , 0.04MB , pdfSchvalovací značka Certifikát DNV V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdf
