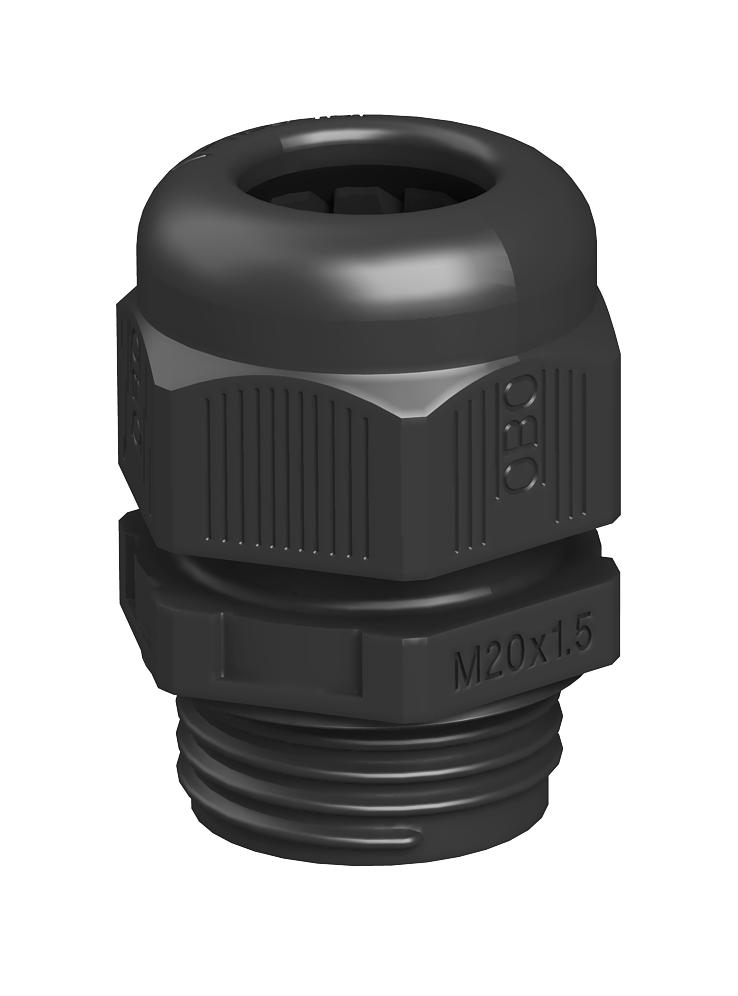

Kabelová vývodka, metrický závit, černá

Obj. č. 2022893 | EAN 4012195538332

Ne
černá
Popis výrobku
Popis výrobku
Kabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Det Norske Veritas
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Německo
  • odolná proti šíření plamene 650°C
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Stupeň krytí IP 68
  • Závit metrický
Technické údaje

Technické údaje

Barva černá
Bez obsahu halogenů Ano
Dělitelná vývodka Ne
Délka závitu 11 mm
Druh těsnění Těsnící kroužek
Druh závitu metrický
Jmenovitá velikost závitu 40
Kabelová vývodka pro ploché kabely Ne
Materiál Polyamid
Možnost odlehčení tahu Ano
Nárazuvzdorný Ne
Nestabilní točivý moment 10 Nm
Ochrana proti ohybu Ne
ochrana proti výbuchu Ne
odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C
Pro prostředí s nebezpečím výbuchu plynu bez
Pro prostředí s nebezpečím výbuchu prachu bez
Pro zónu prostředí s nebezpečím výbuchu bez
Provedení Přímé

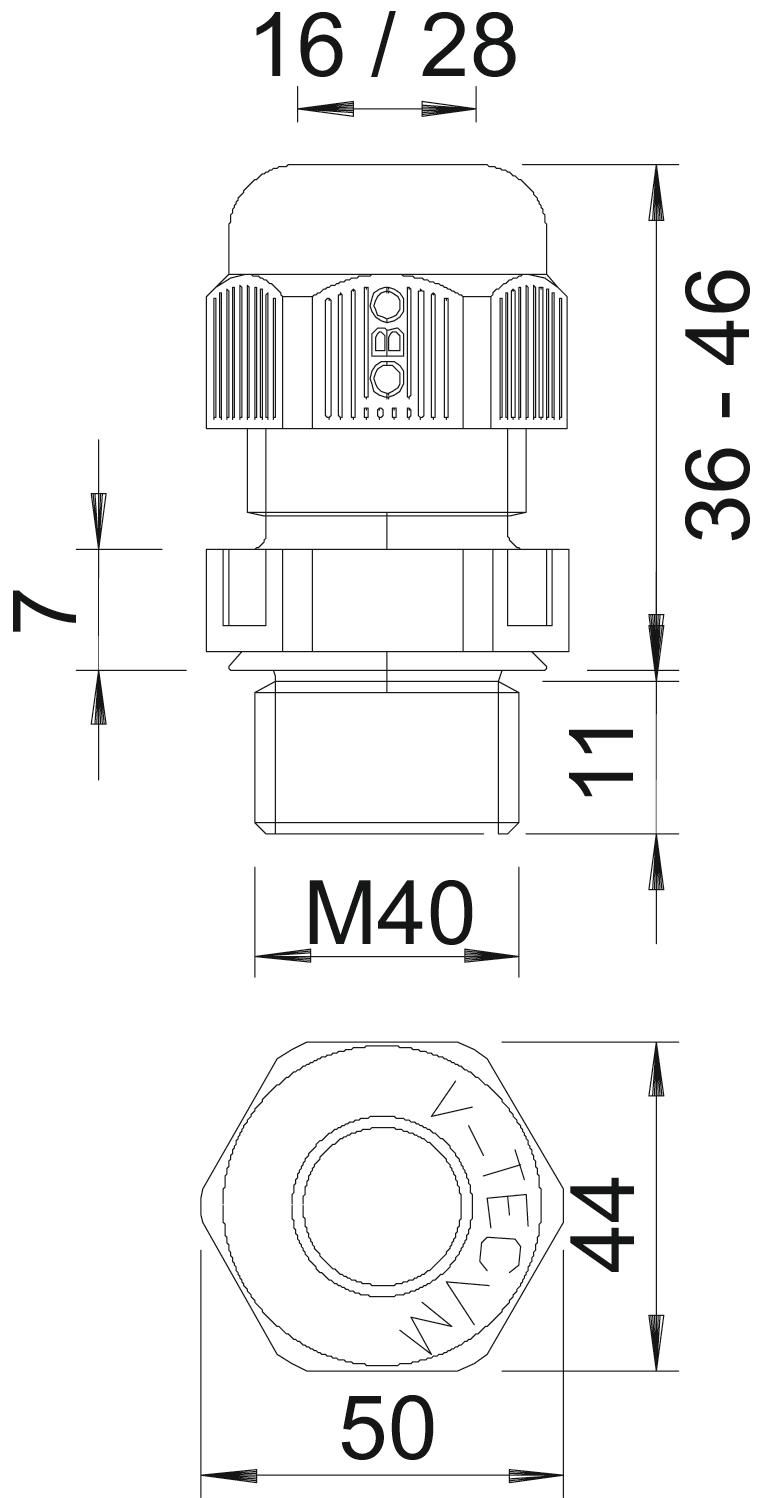

Rozměr M40
Rozměr e 50 mm
Rozměr L max. 46 mm
Rozměr L min. 36 mm
Rozměr L1 11 mm
Rozměr L2 7 mm
Rozměr šestihranu přes hrany 50 mm
S pojistnou maticí Ne
Stoupání závitu 1,5 mm
Stupeň krytí IP68
Teplotní rozsah použití, max. 65 °C
Teplotní rozsah použití, min. -20 °C
Těsnicí oblast D, max. 28 mm
Těsnicí oblast D, min. 16 mm
Velikost klíče 44
Vícenásobná těsnicí vložka Ne
Závit M40 x 1,5
Zpevněno skelnými vlákny Ne
Všechny typy

Všechny typy

Typ Závit Vícenásobná těsnicí vložka Barva Obj. č. Množství Nejm. prod. jedn.
V-TEC VM12 SW M12 x 1,5 Ne černá 2022883
50 Kus
V-TEC VM16 SW M16 x 1,5 Ne černá 2022885
50 Kus
V-TEC VM20 SW M20 x 1,5 Ne černá 2022887
50 Kus
V-TEC VM25 SW M25 x 1,5 Ne černá 2022889
25 Kus
V-TEC VM32 SW M32 x 1,5 Ne černá 2022891
20 Kus
V-TEC VM40 SW M40 x 1,5 Ne černá 2022893
10 Kus
V-TEC VM50 SW M50 x 1,5 Ne černá 2022895
5 Kus
V-TEC VM63 SW M63 x 1,5 Ne černá 2022897
5 Kus
Příslušenství

Montážní příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Pojistná matice, metrický závit, černá Pojistná matice, metrický závit, černá 116 M40 SW PA 2049112
25 Kus
