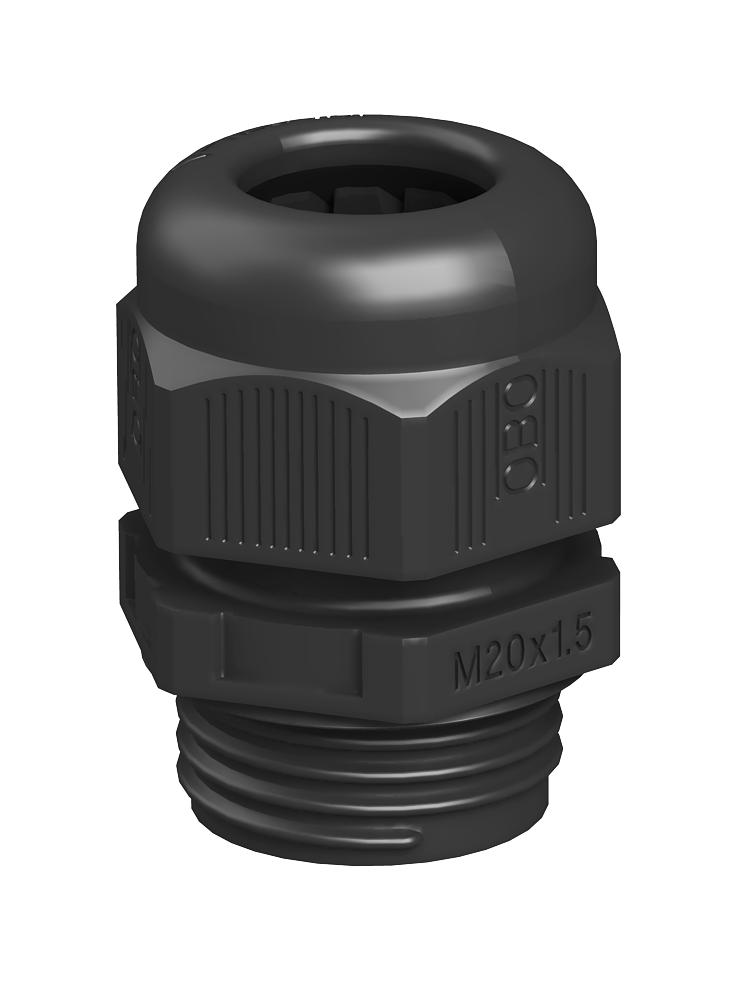

Kabelová vývodka, metrický závit, černá
Obj. č. 2022897 | EAN 4012195538516
- Popis výrobku
-
Popis výrobkuKabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
-
- Technické údaje
-
Technické údaje

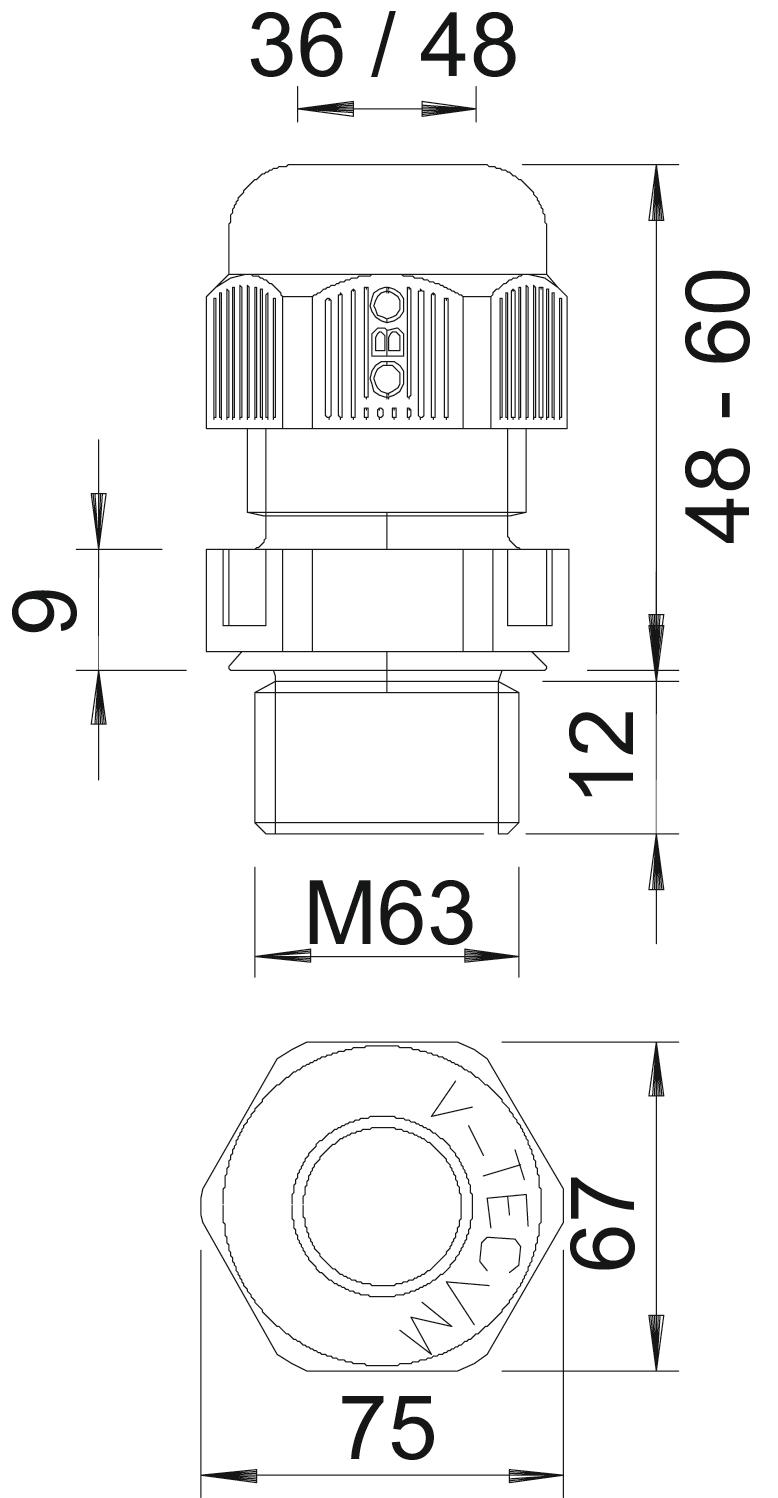

Barva černá Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka závitu 12 mm Druh těsnění Těsnící kroužek Druh závitu metrický Jmenovitá velikost závitu 63 Kabelová vývodka pro ploché kabely Ne Materiál Polyamid Možnost odlehčení tahu Ano Nárazuvzdorný Ne Nestabilní točivý moment 15 Nm Ochrana proti ohybu Ne ochrana proti výbuchu Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr M63 Rozměr e 75 mm Rozměr L max. 60 mm Rozměr L min. 48 mm Rozměr L1 12 mm Rozměr L2 9 mm Rozměr šestihranu přes hrany 75 mm S pojistnou maticí Ne Stoupání závitu 1,5 mm Stupeň krytí IP68 Teplotní rozsah použití, max. 65 °C Teplotní rozsah použití, min. -20 °C Těsnicí oblast D, max. 48 mm Těsnicí oblast D, min. 36 mm Velikost klíče 67 Vícenásobná těsnicí vložka Ne Závit M63 x 1,5 Zpevněno skelnými vlákny Ne - Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

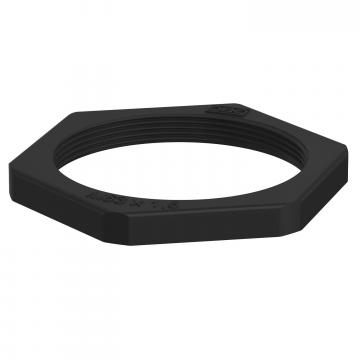

Pojistná matice, metrický závit, černá
116 M63 SW PA 2049139 25 Kus - Ke stažení
-
Datový list V-TEC VM63 SW / 2022897 , 0.26MB , pdfEU prohlášení o shodě V-TEC VM63 SW / 2022897 , 0.17MB , pdfREACH Prohlášení o shodě V-TEC VM63 SW / 2022897 , 0.12MB , pdfRoHS Prohlášení o shodě V-TEC VM63 SW / 2022897 , 0.12MB , pdfSchvalovací značka Povolení značky DNV V-TEC VM , 0.03MB , pdfSchvalovací značka Souhlas s užitím značky VDE pro V-TEC VM , 0.17MB , pdfSchvalovací značka Certifikát UL V-TEC VM , 0.04MB , pdfSchvalovací značka Certifikát DNV V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdf
