Kabelová vývodka, metrický závit, odolná proti UV záření, světle šedá
Obj. č. 2022904 | EAN 4012195896753
- Popis výrobku
-
Popis výrobkuKabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
-
- Technické údaje
-
Technické údaje

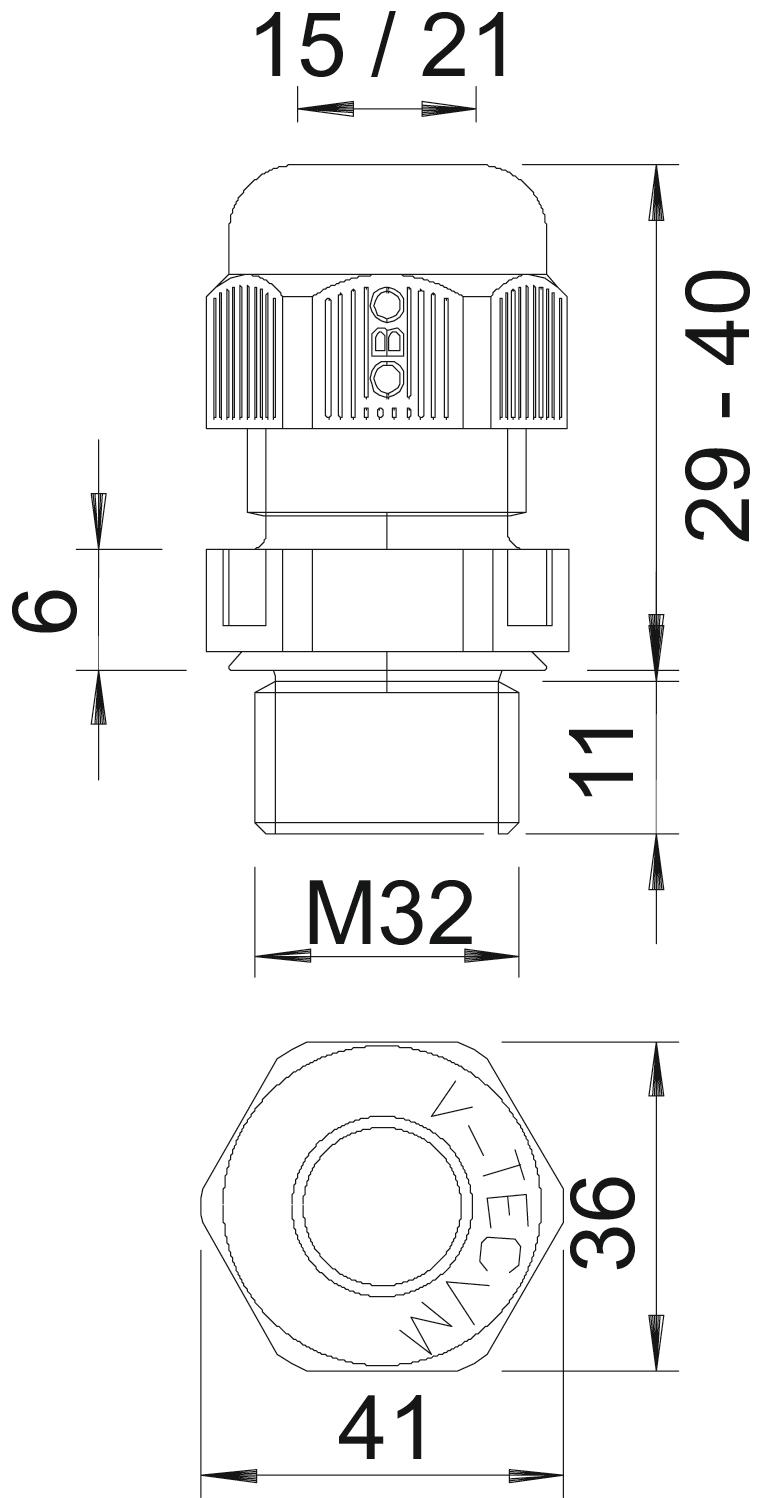

Barva Světle šedá Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka závitu 11 mm Druh těsnění Těsnící kroužek Druh závitu metrický Jmenovitá velikost závitu 32 Kabelová vývodka pro ploché kabely Ne Materiál Polyamid Možnost odlehčení tahu Ano Nárazuvzdorný Ne Nestabilní točivý moment 7,5 Nm Ochrana proti ohybu Ne ochrana proti výbuchu Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr M32 Rozměr e 41 mm Rozměr L max. 40 mm Rozměr L min. 29 mm Rozměr L1 11 mm Rozměr L2 6 mm Rozměr šestihranu přes hrany 41 mm S pojistnou maticí Ne Stupeň krytí IP68 Teplotní rozsah použití, max. 65 °C Teplotní rozsah použití, min. -20 °C Těsnicí oblast D, max. 21 mm Těsnicí oblast D, min. 15 mm Velikost klíče 36 Vícenásobná těsnicí vložka Ne Závit M32 x 1,5 Zpevněno skelnými vlákny Ne - Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

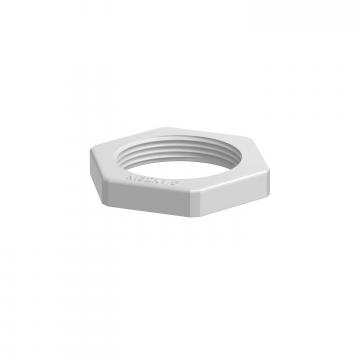

Pojistná matice, metrický závit, světle šedá
116 M32 LGR PA 2048949 50 Kus - Ke stažení
-
Datový list V-TEC VM32UV LGR / 2022904 , 0.27MB , pdfEU prohlášení o shodě V-TEC VM32UV LGR / 2022904 , 0.17MB , pdfREACH Prohlášení o shodě V-TEC VM32UV LGR / 2022904 , 0.12MB , pdfRoHS Prohlášení o shodě V-TEC VM32UV LGR / 2022904 , 0.12MB , pdfSchvalovací značka Souhlas s užitím značky VDE pro V-TEC VM , 0.17MB , pdfSchvalovací značka Povolení značky VDE V-TEC VM, V-TEC VML , 0.17MB , pdfSchvalovací značka Certifikát UL V-TEC VM , 0.04MB , pdfSchvalovací značka Certifikát DNV V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdfNávod k montáži Návod k montáži V-TEC VM..UV LGR , 2.00MB , pdf
