Kabelová vývodka, metrický závit, odolná proti UV záření, světle šedá
Obj. č. 2022905 | EAN 4012195896760
- Popis výrobku
-
Popis výrobkuKabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
-
- Technické údaje
-
Technické údaje

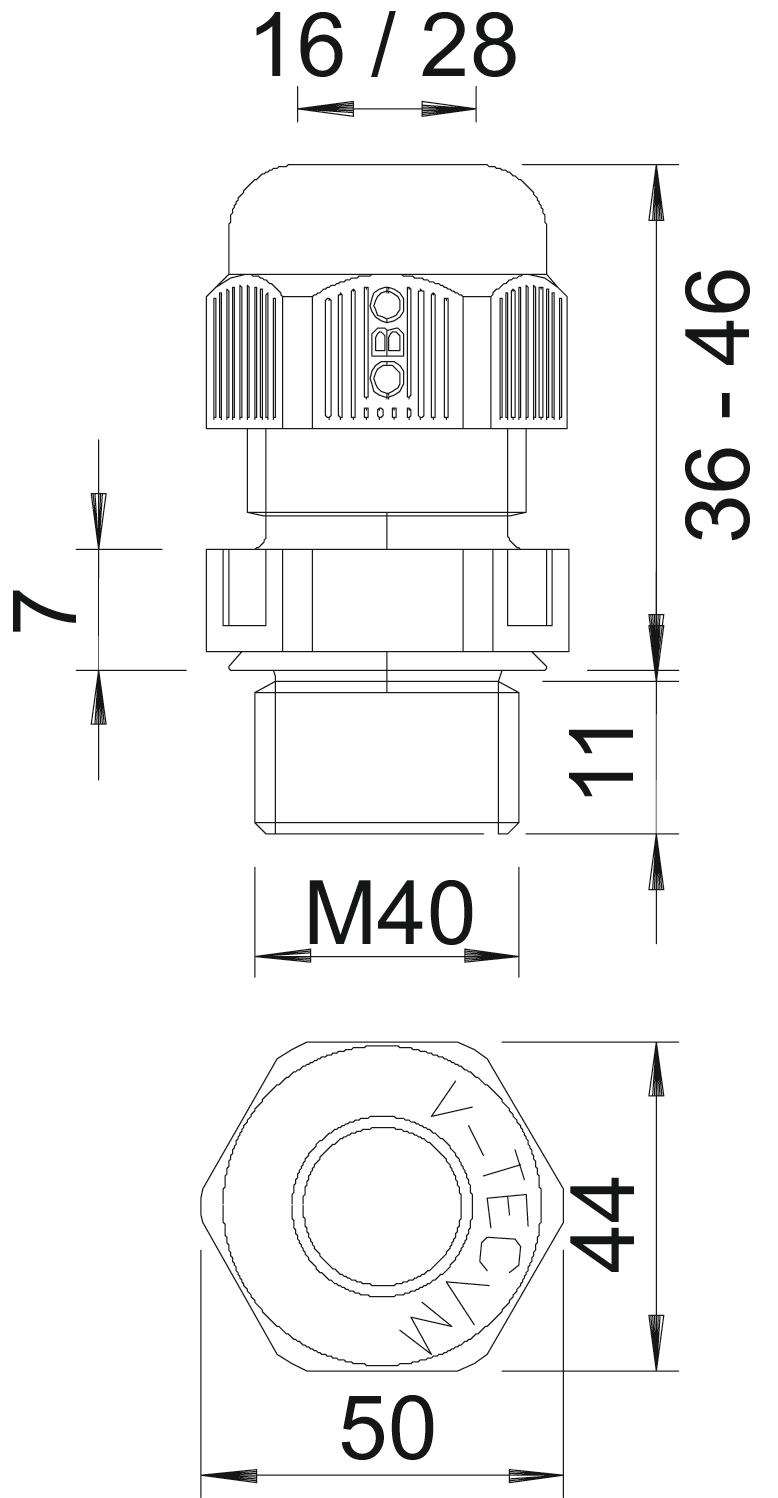

Barva Světle šedá Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka závitu 11 mm Druh těsnění Těsnící kroužek Druh závitu metrický Jmenovitá velikost závitu 40 Kabelová vývodka pro ploché kabely Ne Materiál Polyamid Možnost odlehčení tahu Ano Nárazuvzdorný Ne Nestabilní točivý moment 10 Nm Ochrana proti ohybu Ne ochrana proti výbuchu Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr M40 Rozměr e 50 mm Rozměr L max. 46 mm Rozměr L min. 36 mm Rozměr L1 11 mm Rozměr L2 7 mm Rozměr šestihranu přes hrany 50 mm S pojistnou maticí Ne Stupeň krytí IP68 Teplotní rozsah použití, max. 65 °C Teplotní rozsah použití, min. -20 °C Těsnicí oblast D, max. 28 mm Těsnicí oblast D, min. 16 mm Velikost klíče 44 Vícenásobná těsnicí vložka Ne Závit M40 x 1,5 Zpevněno skelnými vlákny Ne - Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

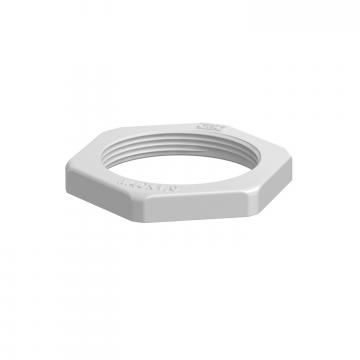

Pojistná matice, metrický závit, světle šedá
116 M40 LGR PA 2048957 25 Kus - Ke stažení
-
Datový list V-TEC VM40UV LGR / 2022905 , 0.27MB , pdfEU prohlášení o shodě V-TEC VM40UV LGR / 2022905 , 0.17MB , pdfREACH Prohlášení o shodě V-TEC VM40UV LGR / 2022905 , 0.12MB , pdfRoHS Prohlášení o shodě V-TEC VM40UV LGR / 2022905 , 0.12MB , pdfSchvalovací značka Povolení značky VDE V-TEC VM, V-TEC VML , 0.17MB , pdfSchvalovací značka Souhlas s užitím značky VDE pro V-TEC VM , 0.17MB , pdfSchvalovací značka Certifikát UL V-TEC VM , 0.04MB , pdfSchvalovací značka Certifikát DNV V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdfNávod k montáži Návod k montáži V-TEC VM..UV LGR , 2.00MB , pdf
