Kabelová vývodka, metrický závit, odolná proti UV záření, světle šedá
Obj. č. 2022906 | EAN 4012195896777
- Popis výrobku
-
Popis výrobkuKabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
-
- Technické údaje
-
Technické údaje

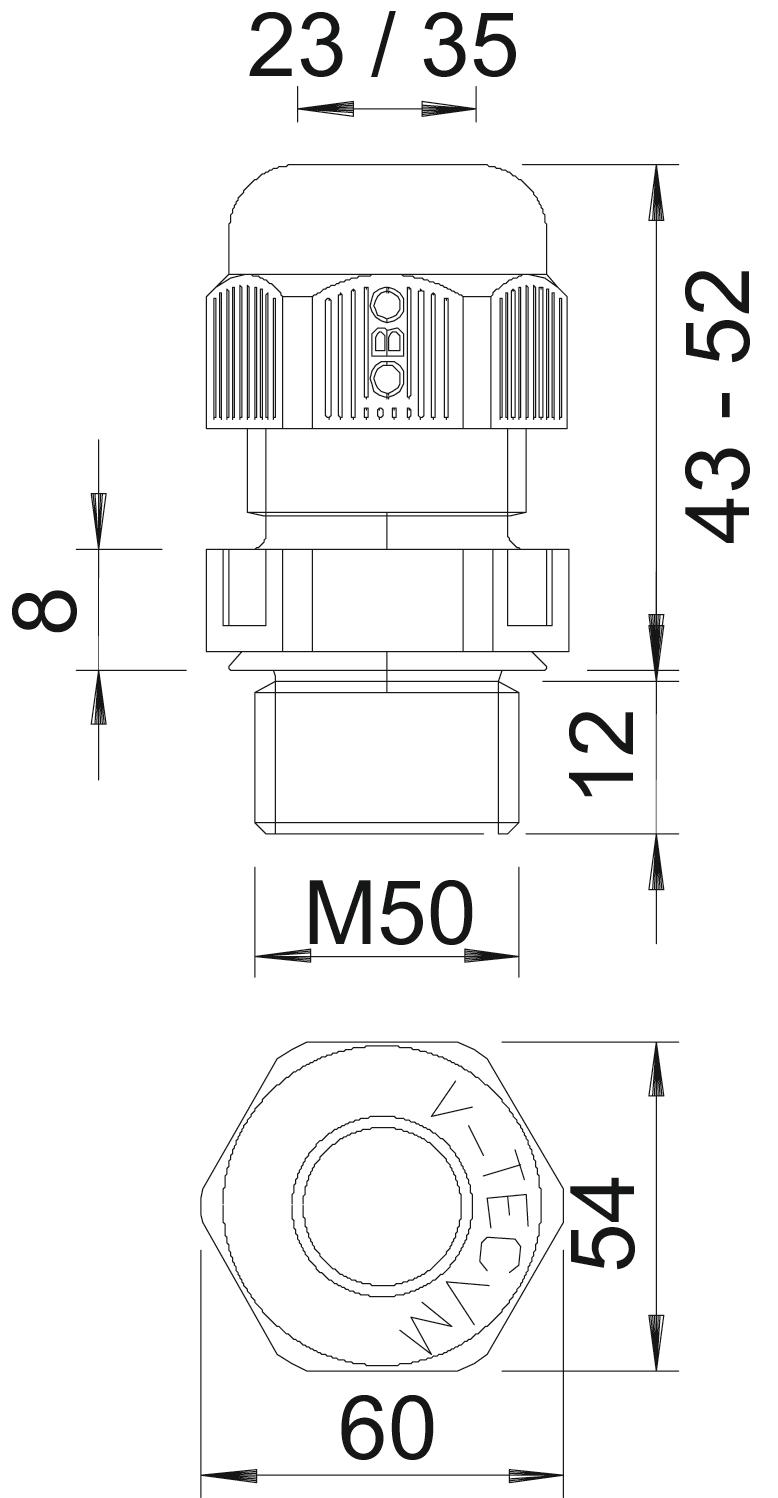

Barva Světle šedá Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka závitu 12 mm Druh těsnění Těsnící kroužek Druh závitu metrický Jmenovitá velikost závitu 50 Kabelová vývodka pro ploché kabely Ne Materiál Polyamid Možnost odlehčení tahu Ano Nárazuvzdorný Ne Nestabilní točivý moment 12 Nm Ochrana proti ohybu Ne ochrana proti výbuchu Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr M50 Rozměr e 54 mm Rozměr L max. 52 mm Rozměr L min. 43 mm Rozměr L1 12 mm Rozměr L2 8 mm Rozměr šestihranu přes hrany 54 mm S pojistnou maticí Ne Stupeň krytí IP68 Teplotní rozsah použití, max. 65 °C Teplotní rozsah použití, min. -20 °C Těsnicí oblast D, max. 35 mm Těsnicí oblast D, min. 23 mm Velikost klíče 54 Vícenásobná těsnicí vložka Ne Závit M50 x 1,5 Zpevněno skelnými vlákny Ne - Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

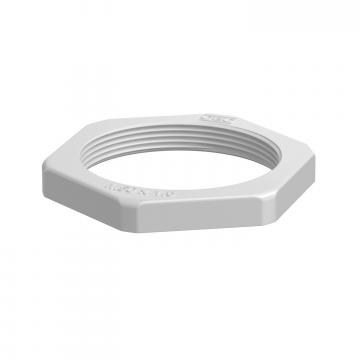

Pojistná matice, metrický závit, světle šedá
116 M50 LGR PA 2048965 25 Kus - Ke stažení
-
Datový list V-TEC VM50UV LGR / 2022906 , 0.26MB , pdfEU prohlášení o shodě V-TEC VM50UV LGR / 2022906 , 0.17MB , pdfREACH Prohlášení o shodě V-TEC VM50UV LGR / 2022906 , 0.12MB , pdfRoHS Prohlášení o shodě V-TEC VM50UV LGR / 2022906 , 0.12MB , pdfSchvalovací značka Povolení značky VDE V-TEC VM, V-TEC VML , 0.17MB , pdfSchvalovací značka Souhlas s užitím značky VDE pro V-TEC VM , 0.17MB , pdfSchvalovací značka Certifikát UL V-TEC VM , 0.04MB , pdfSchvalovací značka Certifikát DNV V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdfNávod k montáži Návod k montáži V-TEC VM..UV LGR , 2.00MB , pdf
