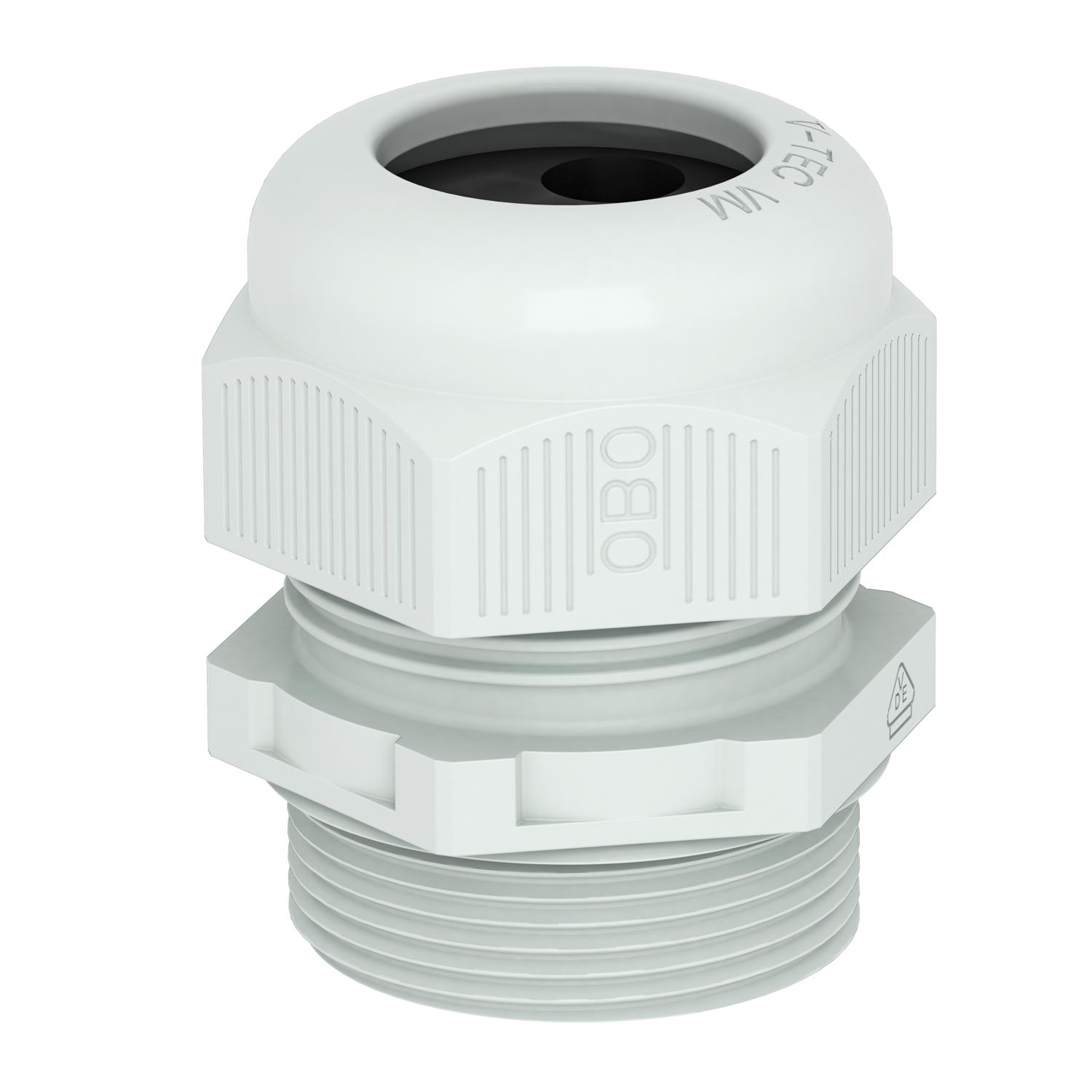

Kabelová vývodka, metrický závit s vícenásobnou těsnicí vložkou, světle šedá
Obj. č. 2022138 | EAN 4012195896685
- Popis výrobku
-
Popis výrobkuKabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
-
- Technické údaje
-
Technické údaje

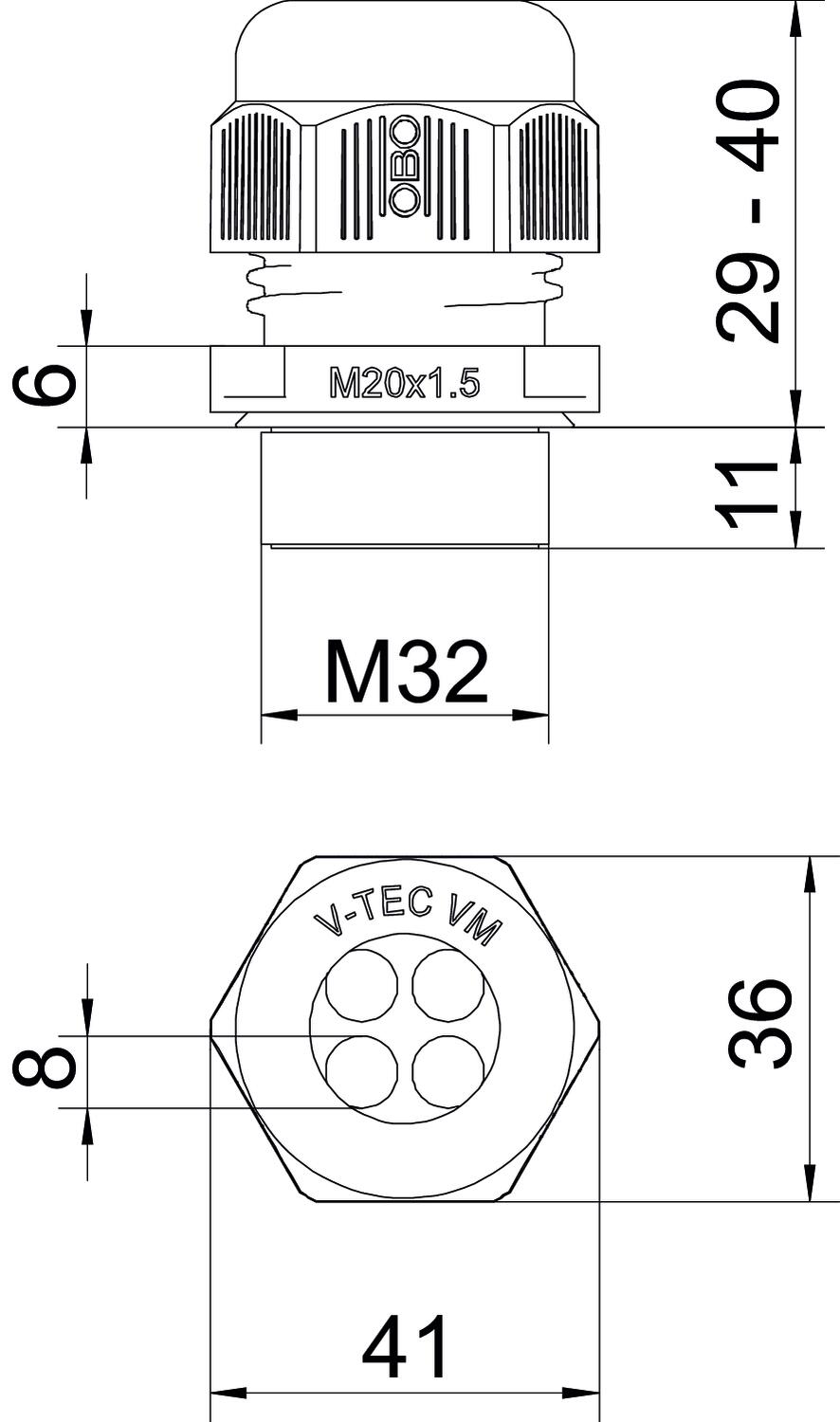

Barva Světle šedá Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka závitu 11 mm Druh těsnění Těsnící kroužek Druh závitu metrický Jmenovitá velikost závitu 32 Kabelová vývodka pro ploché kabely Ne Materiál Polyamid Možnost odlehčení tahu Ano Nárazuvzdorný Ne Nestabilní točivý moment 7,5 Nm Ochrana proti ohybu Ne ochrana proti výbuchu Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C Počet vývodů 4 Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr M32 Rozměr e 41 mm Rozměr L max. 40 mm Rozměr L min. 29 mm Rozměr L1 11 mm Rozměr L2 6 mm Rozměr šestihranu přes hrany 41 mm Rozměr D 8 mm S pojistnou maticí Ne Stoupání závitu 1,5 mm Stupeň krytí IP68 Teplotní rozsah použití, max. 65 °C Teplotní rozsah použití, min. -20 °C Velikost klíče 36 Vícenásobná těsnicí vložka Ne Závit M32 x 1,5 Zpevněno skelnými vlákny Ne - Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Pojistná matice, metrický závit, světle šedá
116 M32 LGR PA 2048949 50 Kus - Ke stažení
-
Datový list V-TEC VM32 4x8 / 2022138 , 0.36MB , pdfEU prohlášení o shodě V-TEC VM32 4x8 / 2022138 , 0.17MB , pdfSchvalovací značka Certifikát UL V-TEC VM , 0.04MB , pdfSchvalovací značka Certifikát DNV V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdfNávod k montáži Návod k montáži V-TEC VM.. ..x.. , 2.00MB , pdf
