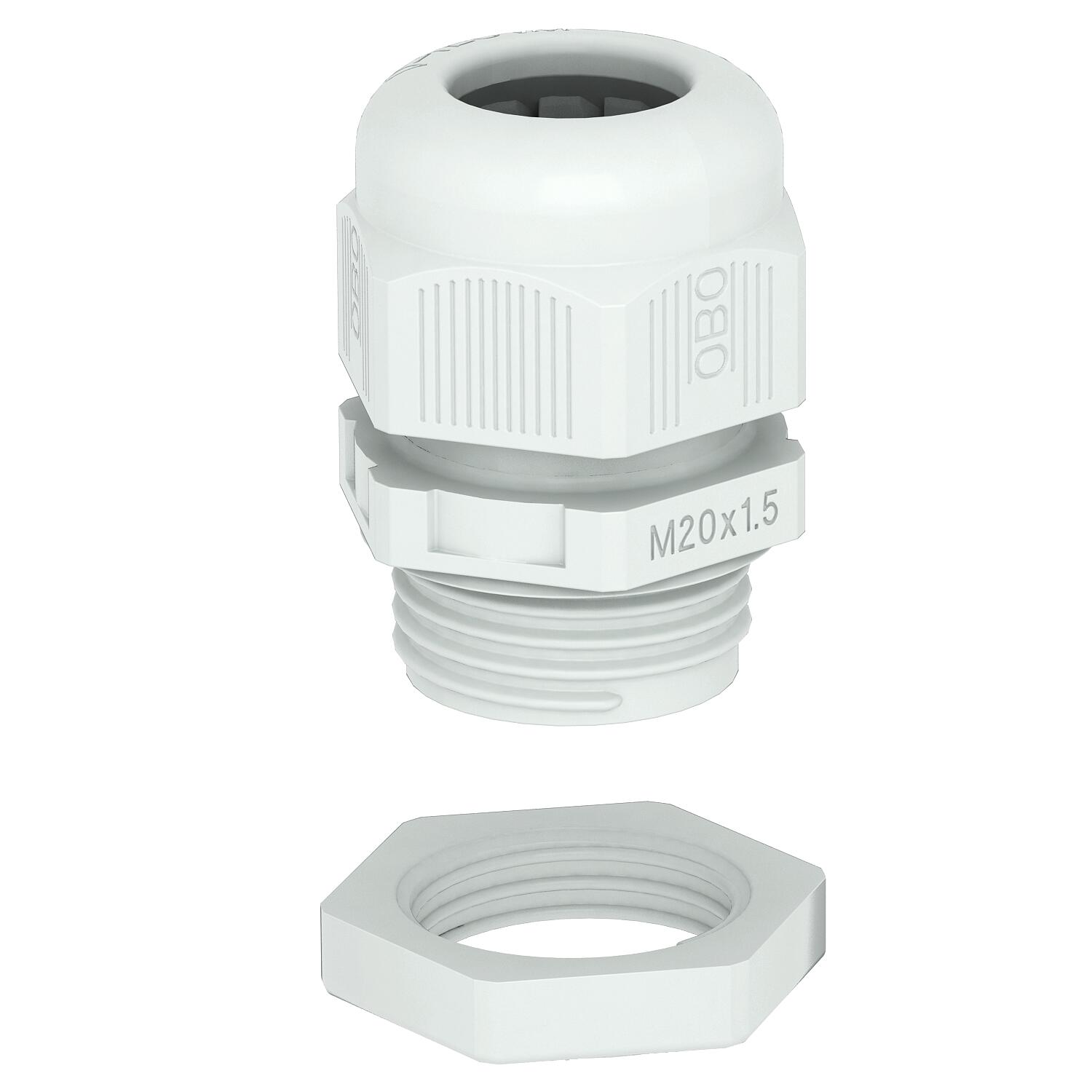

Kabelová vývodka, metrický závit, sada s pojistnou maticí, světle šedá
Obj. č. 2022764 | EAN 4012195860938
- Popis výrobku
-
Popis výrobkuKabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C. Včetně pojistné matice.
-
- Technické údaje
-
Technické údaje
Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka závitu 8 mm Druh těsnění Těsnící kroužek Druh závitu metrický Jmenovitá velikost závitu 16 Kabelová vývodka pro ploché kabely Ne Materiál Polyamid Možnost odlehčení tahu Ano Nárazuvzdorný Ne Nestabilní točivý moment 2 Nm Ochrana proti ohybu Ne ochrana proti výbuchu Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr M16 Rozměr L max. 23,5 mm Rozměr L min. 21,5 mm Rozměr L1 8 mm Rozměr L2 5 mm Rozměr L3 5 mm Rozměr E1 (mm) 22 mm Rozměr E2 25 mm S pojistnou maticí Ne Stoupání závitu 1,5 mm Stupeň krytí IP68 Teplotní rozsah použití, max. 65 °C Teplotní rozsah použití, min. -20 °C Těsnicí oblast D, max. 10 mm Těsnicí oblast D, min. 4,5 mm Velikost klíče 1 20 mm Velikost klíče 2 22 mm Vícenásobná těsnicí vložka Ne Závit M16 x 1,5 Zpevněno skelnými vlákny Ne - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list V-TEC VM16+ LGR / 2022764 , 0.24MB , pdfEU prohlášení o shodě V-TEC VM16+ LGR / 2022764 , 0.17MB , pdfREACH Prohlášení o shodě V-TEC VM16+ LGR / 2022764 , 0.12MB , pdfRoHS Prohlášení o shodě V-TEC VM16+ LGR / 2022764 , 0.12MB , pdfSchvalovací značka Certifikát UL V-TEC VM , 0.04MB , pdfSchvalovací značka Certifikát DNV V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdfNávod k montáži Návod k montáži V-TEC VM.. ..x.. , 2.00MB , pdf
