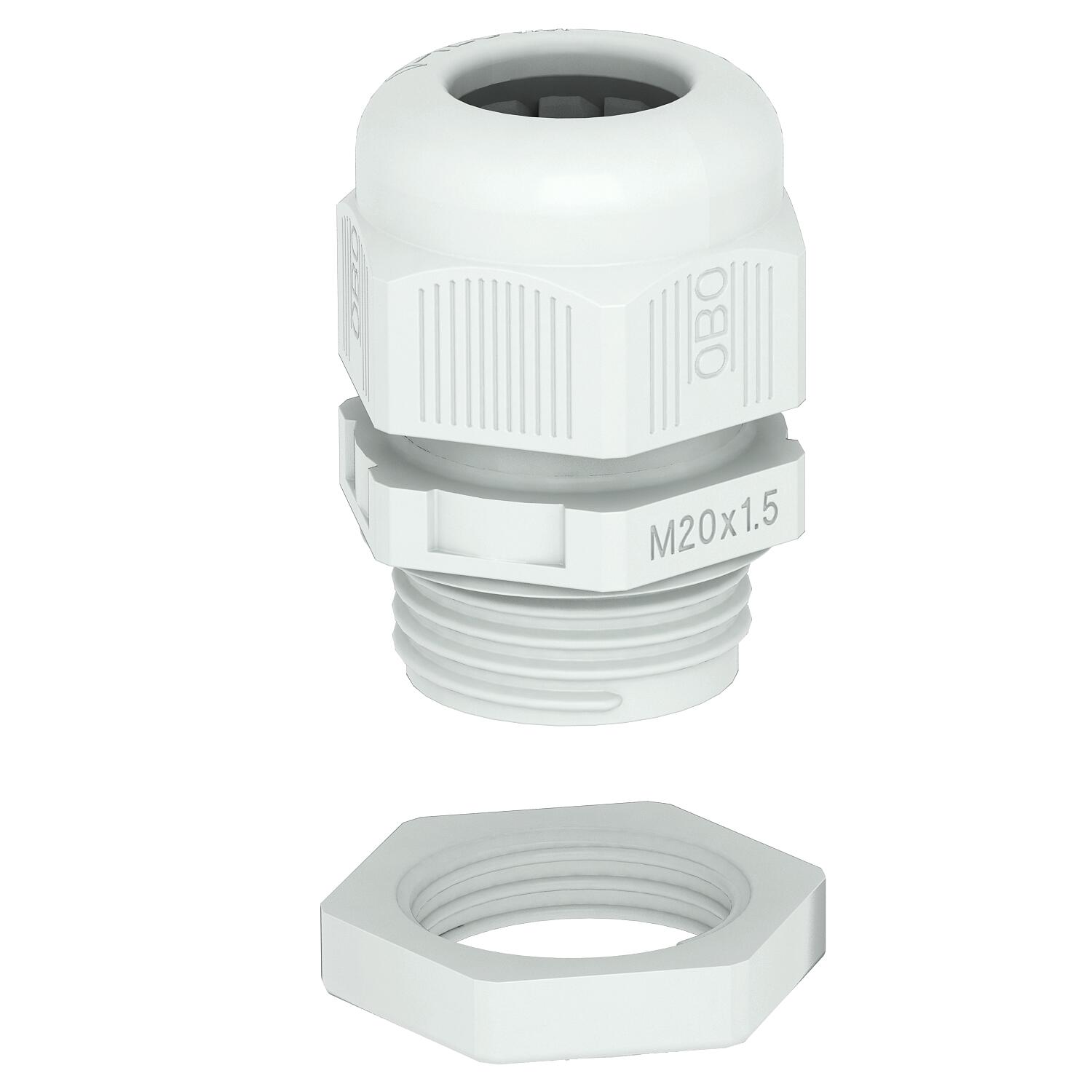

Kabelová vývodka, metrický závit, sada s pojistnou maticí, světle šedá
Obj. č. 2022770 | EAN 4012195860969
- Popis výrobku
-
Popis výrobkuKabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C. Včetně pojistné matice.
-
- Technické údaje
-
Technické údaje

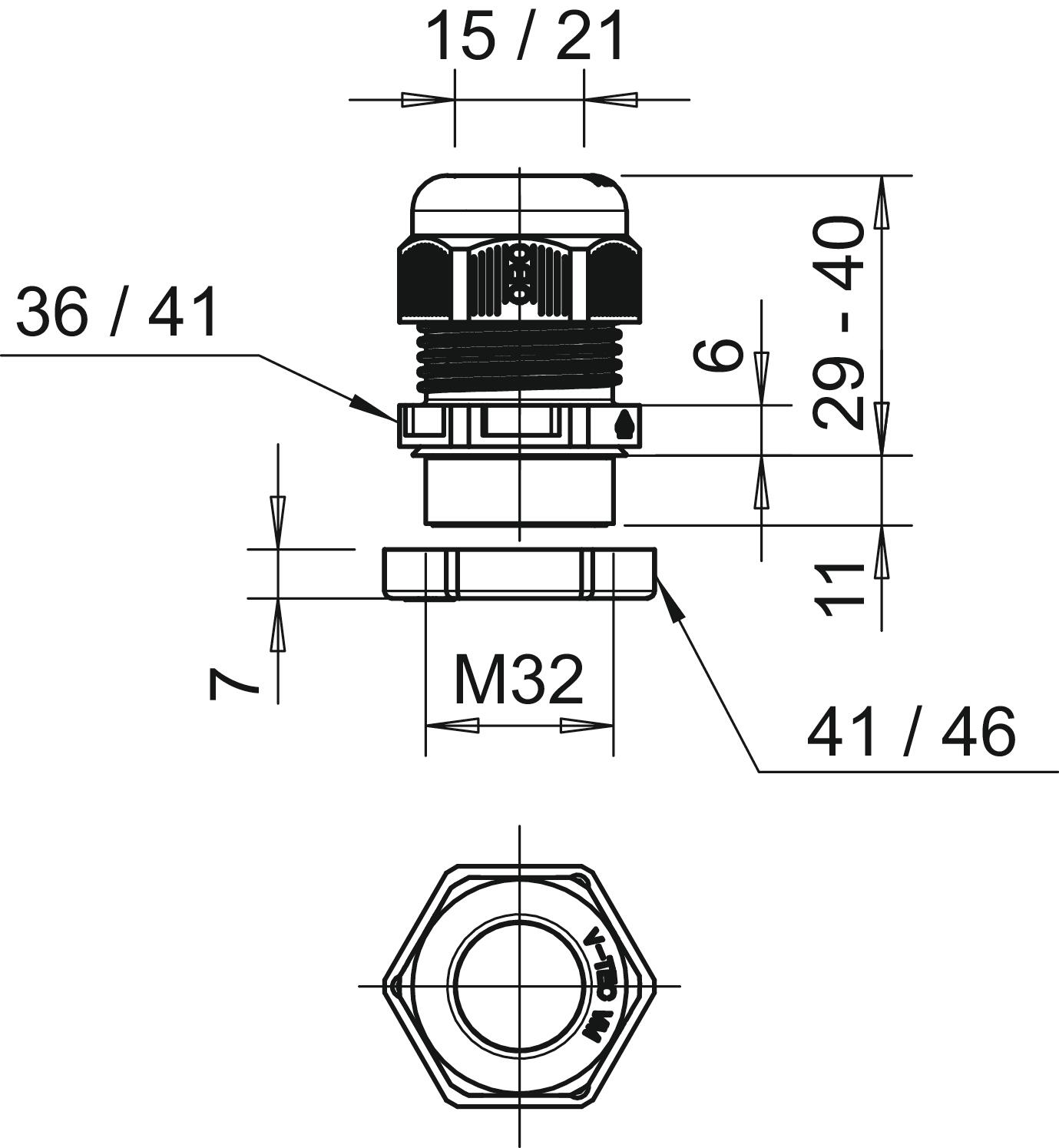

Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka závitu 11 mm Druh těsnění Těsnící kroužek Druh závitu metrický Jmenovitá velikost závitu 32 Kabelová vývodka pro ploché kabely Ne Materiál Polyamid Možnost odlehčení tahu Ano Nárazuvzdorný Ne Nestabilní točivý moment 7,5 Nm Ochrana proti ohybu Ne ochrana proti výbuchu Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr M32 Rozměr L max. 40 mm Rozměr L min. 29 mm Rozměr L1 11 mm Rozměr L2 6 mm Rozměr L3 7 mm Rozměr E1 (mm) 41 mm Rozměr E2 46 mm S pojistnou maticí Ne Stoupání závitu 1,5 mm Stupeň krytí IP68 Teplotní rozsah použití, max. 65 °C Teplotní rozsah použití, min. -20 °C Těsnicí oblast D, max. 21 mm Těsnicí oblast D, min. 15 mm Velikost klíče 1 36 mm Velikost klíče 2 41 mm Vícenásobná těsnicí vložka Ne Závit M32 x 1,5 Zpevněno skelnými vlákny Ne - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list V-TEC VM32+ LGR / 2022770 , 0.24MB , pdfEU prohlášení o shodě V-TEC VM32+ LGR / 2022770 , 0.17MB , pdfREACH Prohlášení o shodě V-TEC VM32+ LGR / 2022770 , 0.12MB , pdfRoHS Prohlášení o shodě V-TEC VM32+ LGR / 2022770 , 0.12MB , pdfSchvalovací značka Certifikát UL V-TEC VM , 0.04MB , pdfSchvalovací značka Certifikát DNV V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdfNávod k montáži Návod k montáži V-TEC VM.. ..x.. , 2.00MB , pdf
