Kabelová vývodka, metrický závit, světle šedá | | M50 x 15 | Ne | světle šedá; RAL 7035

Kabelová vývodka, metrický závit, světle šedá

Obj. č. 2022486 | EAN 4012195577034

Obj. č. / Typ

Závit

Vícenásobná těsnicí vložka	Ne

Barva	světle šedá; RAL 7035

Popis výrobku

Popis výrobku

Kabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
Sloupec tabulky D: těsnicí oblast dle VDE 0619, kde není nutné odlehčení tahu
Sloupec tabulky D2: těsnicí oblast včetně odlehčení tahu a ochrany proti pootočení dle VDE 0619

Technické údaje

Technické údaje

Barva	světle šedá; RAL 7035
Bez obsahu halogenů	Ano
Druh těsnění	Těsnící kroužek
Druh závitu	metrický
Kabelová vývodka pro ploché kabely	Ne
Materiál	Polyamid
Možnost odlehčení tahu	Ano
Nárazuvzdorný	Ne
Ochrana proti ohybu	Ne
ochrana proti výbuchu	Ne
Pro zónu prostředí s nebezpečím výbuchu	bez
Provedení	Přímé

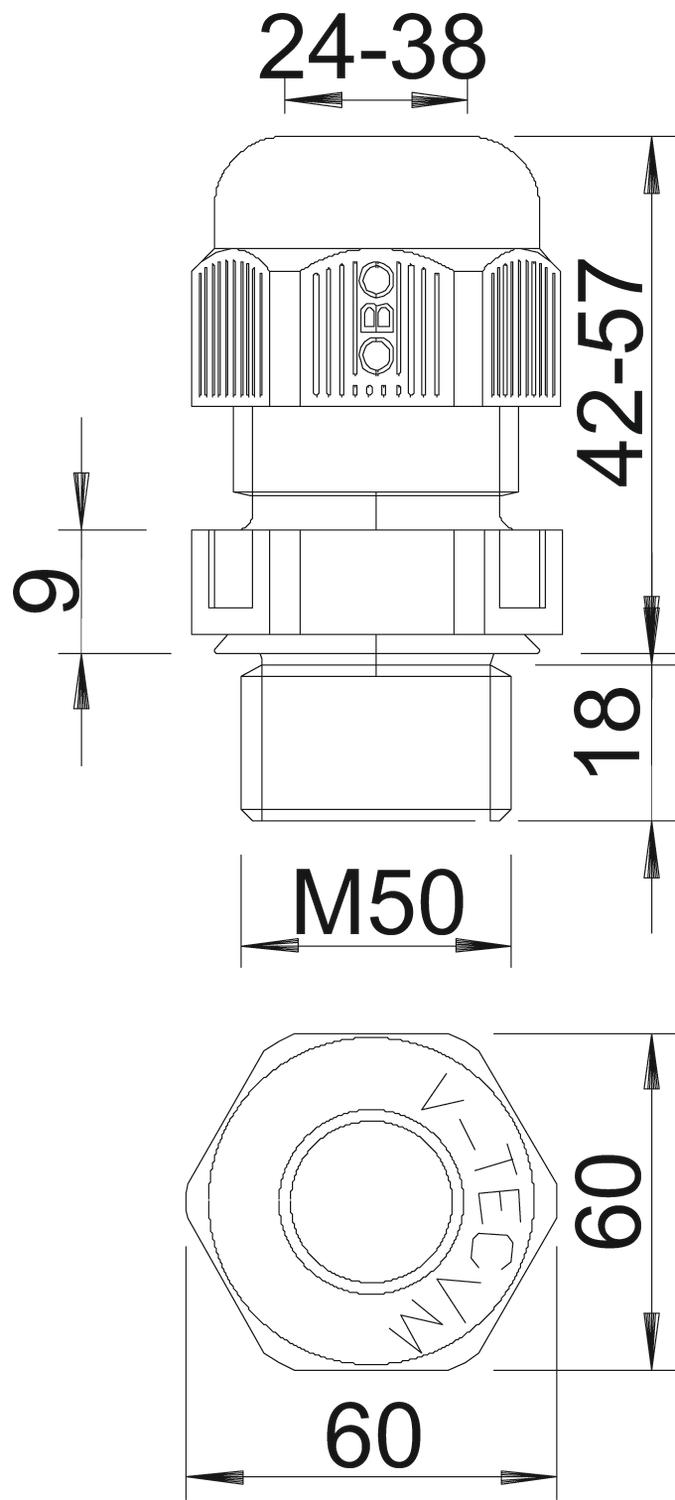

Rozměr	M50
Rozměr L max.	57 mm
Rozměr L min.	42 mm

Rozměr L1	18 mm
Rozměr L2	9 mm
Rozměr L3	32,5 mm
Rozměr L4	19 mm
S pojistnou maticí	Ne
Stupeň krytí	IP68
Teplotní rozsah použití, max.	65 °C
Teplotní rozsah použití, min.	-20 °C
Těsnicí oblast D, max.	38 mm
Těsnicí oblast D, min.	24 mm
Velikost klíče	60
Vícenásobná těsnicí vložka	Ne
Závit	M50 x 15
Zpevněno skelnými vlákny	Ne

Všechny typy

Všechny typy

Typ	Závit	Vícenásobná těsnicí vložka	Barva	Obj. č.	Množství	Nejm. prod. jedn.
V-TEC M12 LGR	M12 x 1,5	Ne	světle šedá; RAL 7035	2022338	Kus	50 Kus
V-TEC M16 LGR	M16 x 1,5	Ne	světle šedá; RAL 7035	2022346	Kus	50 Kus
V-TEC M25 LGR	M25 x 1,5	Ne	světle šedá; RAL 7035	2022362	Kus	25 Kus
V-TEC M40 LGR	M40 x 1,5	Ne	světle šedá; RAL 7035	2022397	Kus	10 Kus
V-TEC M50 LGR	M50 x 15	Ne	světle šedá; RAL 7035	2022486	Kus	5 Kus
V-TEC M63 LGR	M63 x 1,5	Ne	světle šedá; RAL 7035	2022494	Kus	5 Kus
