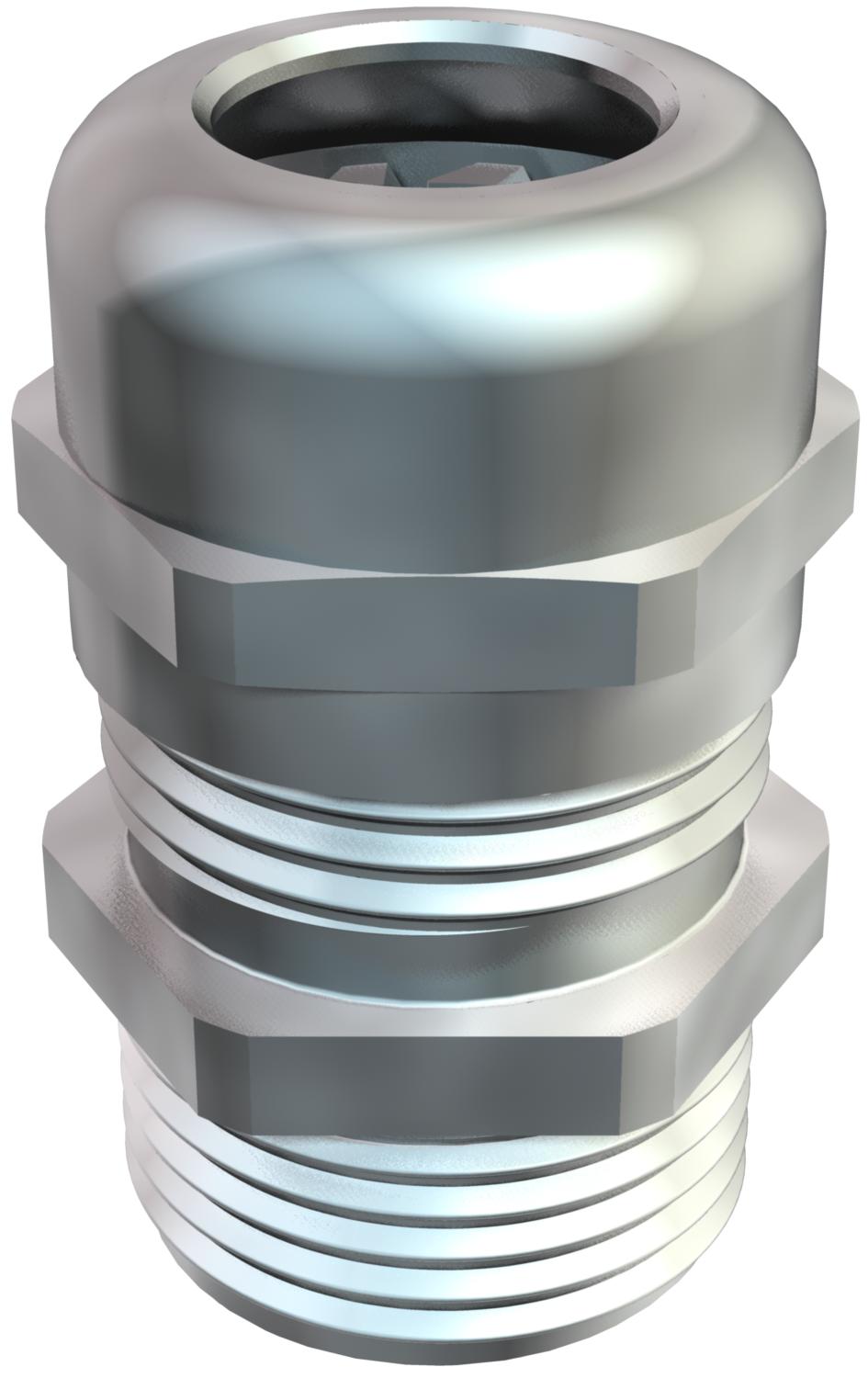

Kabelová vývodka s kloboučkovou maticí, dlouhý závit PG, niklovaná
Obj. č. 2085739 | EAN 4012195840794
- Popis výrobku
-
Popis výrobkuKabelová vývodka kloboučkového tvaru s velkou těsnicí oblastí, s odlehčením tahu a se zajištěním proti pootočení, vhodná pro vysoké nároky na utěsnění. S dlouhým připojovacím závitem typu PG dle normy DIN 40430, pro pouzdra s tlustšími stěnami ve spojení s pojistnou maticí.
Svěrná vložka z polyamidu.
Těsnicí kroužek z chloroprén/nitrilkaučuku.
Na připojovacím závitu předmontovaný O kroužek.
Stupeň krytí IP 68 při 5 barech / 1 hod.
Zkoušeno dle DIN EN 62444.
S dlouhým připojovacím závitem.
* Ceny dle notace DEL.
-
- Technické údaje
-
Technické údaje

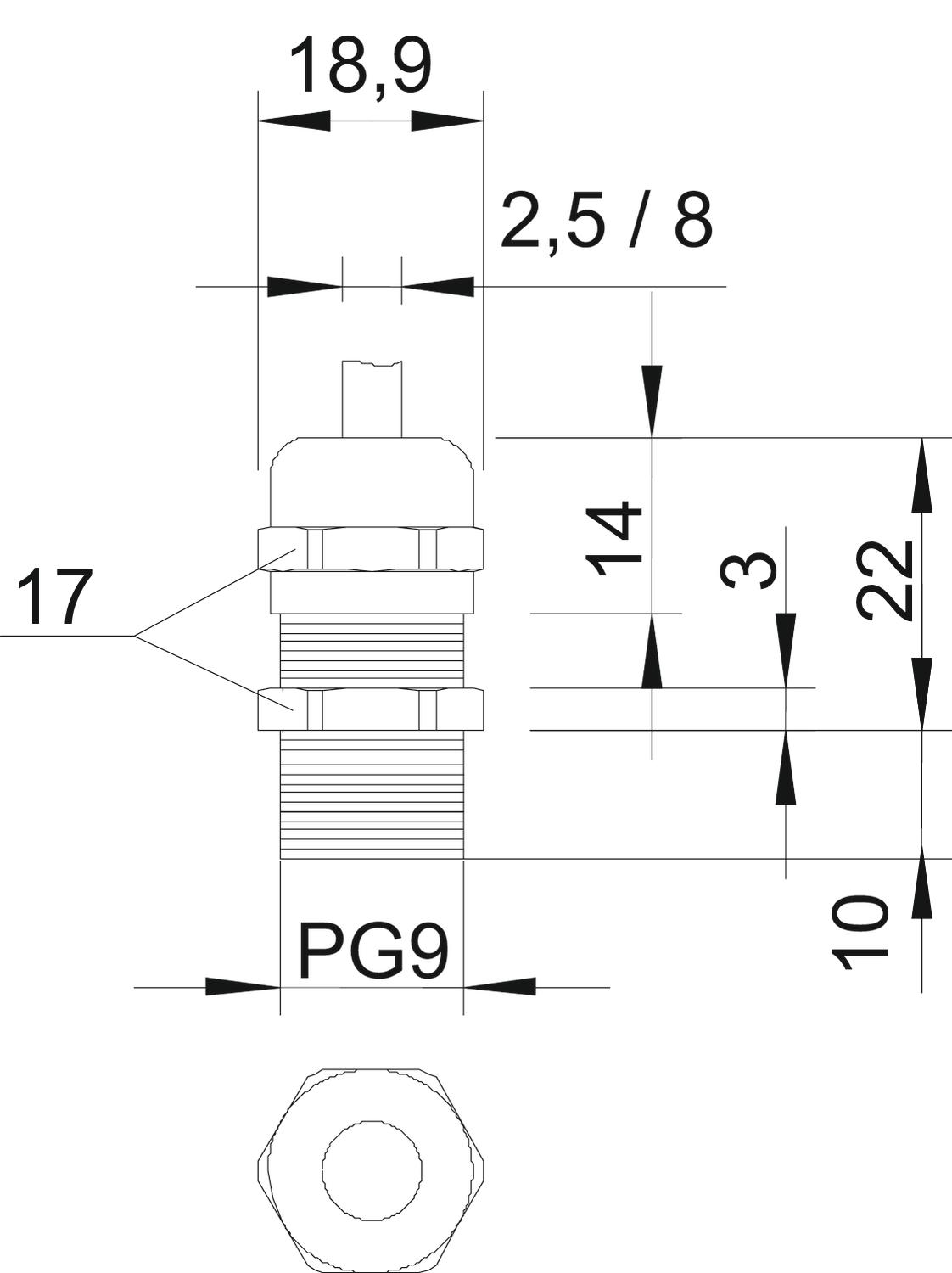

Bez obsahu halogenů Ne Dělitelná vývodka Ne Délka závitu 10 mm Druh těsnění Těsnící kroužek Druh závitu PG Jmenovitá velikost závitu 9 Kabelová vývodka pro ploché kabely Ne Materiál mosazi Možnost odlehčení tahu Ano Nárazuvzdorný Ne Ochrana proti ohybu Ne ochrana proti výbuchu Ne Povrch Poniklováno Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr PG9 Rozměr e 18,9 mm Rozměr L max. 22 mm Rozměr L1 10 mm Rozměr L2 3 mm Rozměr L3 14 mm S pojistnou maticí Ne Stupeň krytí IP68 Teplotní rozsah použití, max. 100 °C Teplotní rozsah použití, min. -20 °C Těsnicí oblast D, max. 8 mm Těsnicí oblast D, min. 4 mm Velikost klíče 17 Vícenásobná těsnicí vložka Ne Závit Pg 9 Zpevněno skelnými vlákny Ne - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Pojistná matice, závit PG
169 MS PG 9 2091097 100 Kus - Ke stažení
-
Datový list V-TEC L PG9 MS / 2085739 , 0.27MB , pdfEU prohlášení o shodě V-TEC L PG9 MS / 2085739 , 0.06MB , pdfREACH Prohlášení o shodě V-TEC L PG9 MS / 2085739 , 0.12MB , pdfRoHS Prohlášení o shodě V-TEC L PG9 MS / 2085739 , 0.12MB , pdf
