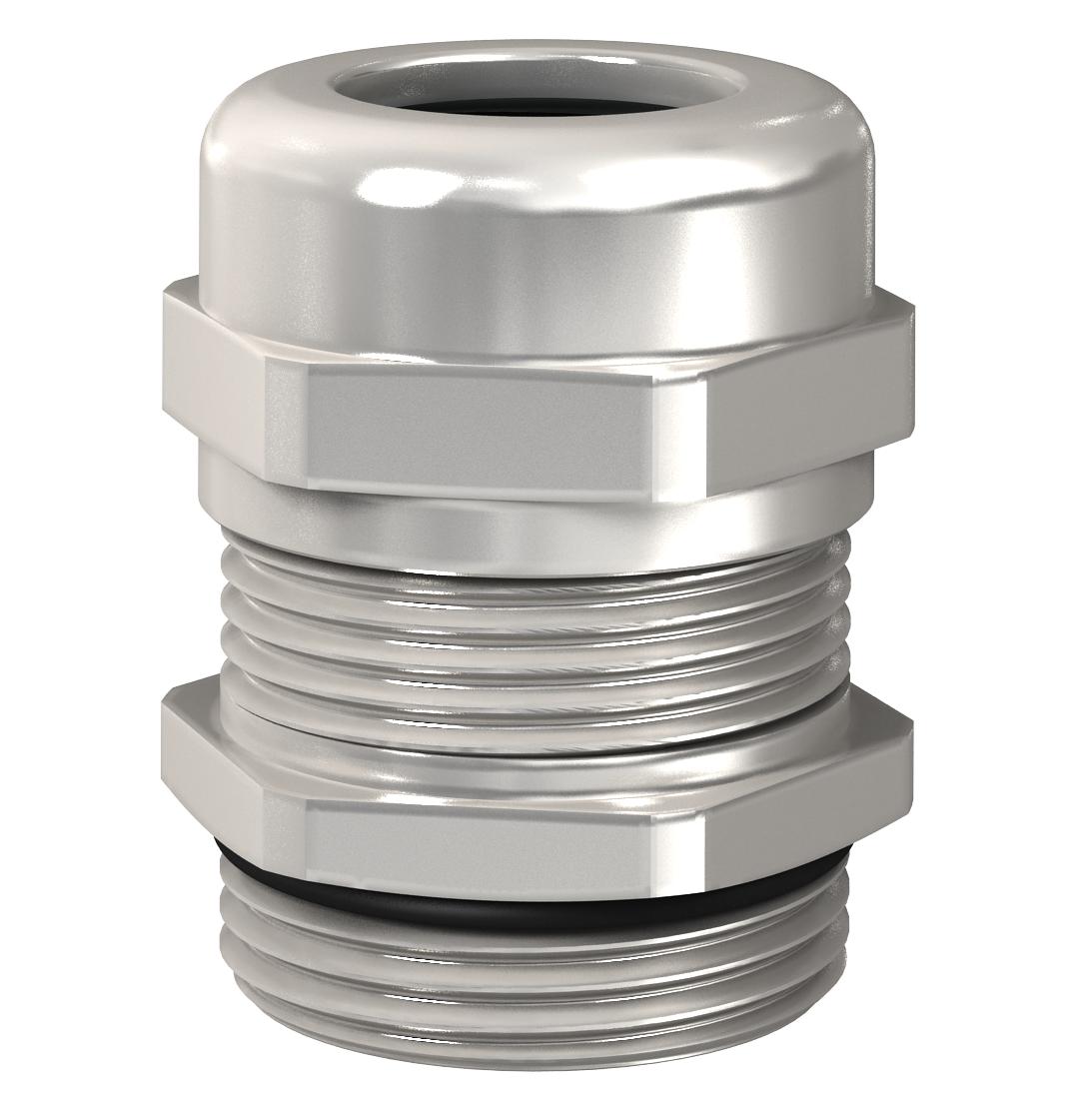

Kabelová vývodka s kloboučkovou maticí, elektromagneticky kompatibilní pružinový kontakt, metrický závit, niklovaná
Obj. č. 2086173 | EAN 4012195655497
- Popis výrobku
-
Popis výrobkuRobustní elektromagneticky kompatibilní kabelová vývodka kloboučkového tvaru s metrickým připojovacím závitem dle IEC 423 pro vysoké nároky na těsnost. Kontaktní propojení mezi vývodkou a stínicím opletením zajišťuje kontaktní pružina. Odlehčení tahu, zajištění proti pootočení a utěsnění v celém rozsahu upínání. Těsnicí kroužek z neoprénu. Svěrná vložka z polyamidu. S předem namontovaným těsnicím O-kroužkem na připojovacím závitu, zkoušeno podle DIN EN 50262, stupeň krytí IP 68 při 5 barech / 1 hod.
* Ceny dle nabídky DEL.
-
- Technické údaje
-
Technické údaje

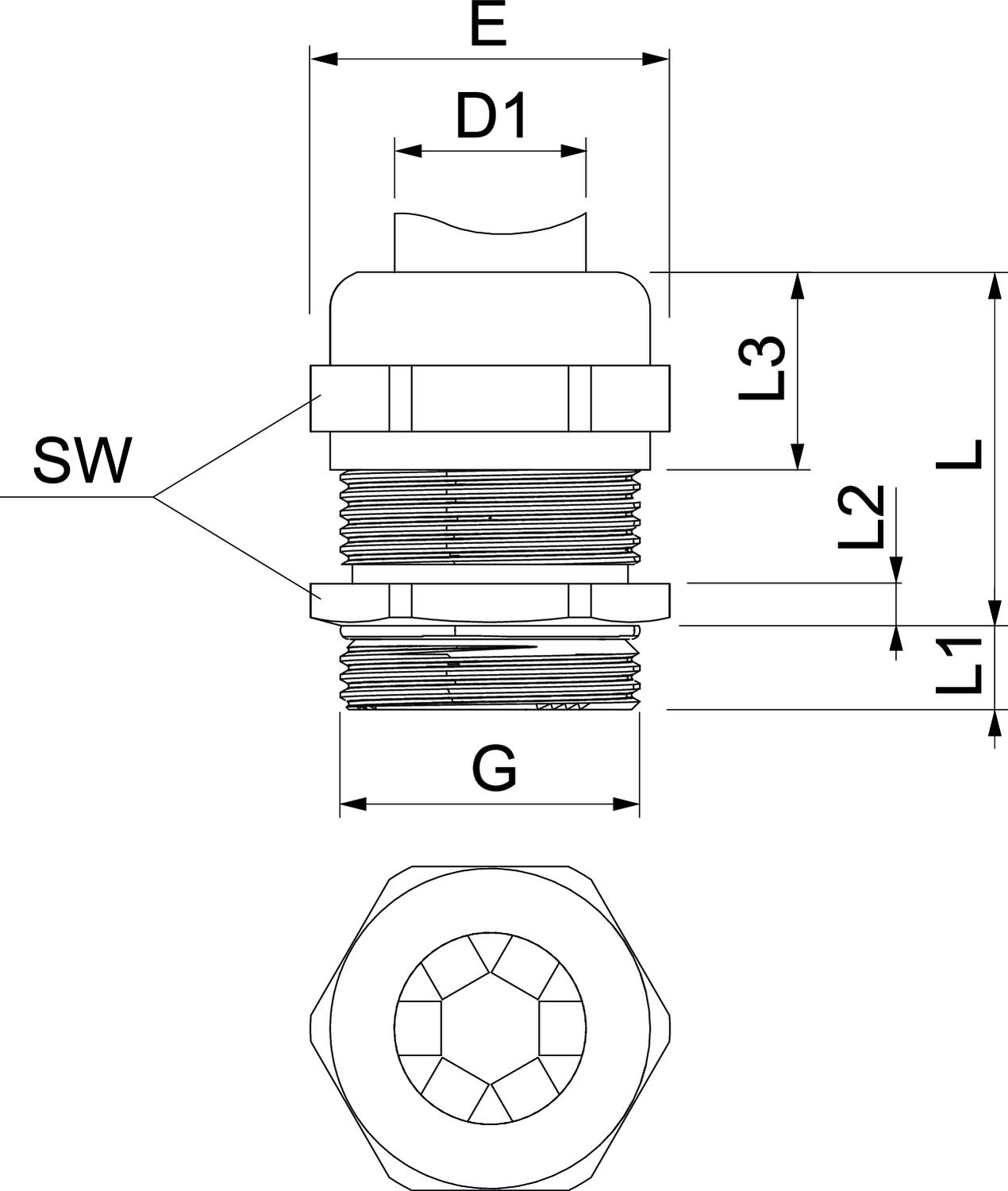

Bez obsahu halogenů Ne Délka 27 mm Délka závitu 7 mm Druh těsnění Těsnící kroužek Kabelová vývodka pro ploché kabely Ne Materiál mosazi Možnost odlehčení tahu Ano Nárazuvzdorný Ne Ochrana proti ohybu Ne Povrch Poniklováno Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr M25 Rozměr D1 11 mm Rozměr e 30 mm Rozměr G M25x1,5 mm Rozměr L max. 29 mm Rozměr L1 7 mm Rozměr L2 3,5 mm Rozměr L3 13,3 mm Rozměr L 29,5 mm S pojistnou maticí Ne Šířka 30 mm Stupeň krytí IP68 Teplotní rozsah použití, max. 100 °C Teplotní rozsah použití, min. -20 °C Těsnicí oblast D, max. 16 mm Těsnicí oblast D, min. 11 mm Velikost klíče 27 Vícenásobná těsnicí vložka Ne Výška 36,5 mm Závit M25 x 1,5 Zpevněno skelnými vlákny Ne - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Pojistná matice, metrický závit, se zářeznými zuby
169 MSS M25 2091717 50 Kus - Ke stažení
-
Datový list V-TEC VM25 EMV-K / 2086173 , 0.24MB , pdfEU prohlášení o shodě V-TEC VM25 EMV-K / 2086173 , 0.13MB , pdfEU prohlášení o shodě EU prohlášení o shodě ,REACH Prohlášení o shodě V-TEC VM25 EMV-K / 2086173 , 0.12MB , pdfRoHS Prohlášení o shodě V-TEC VM25 EMV-K / 2086173 , 0.12MB , pdf
