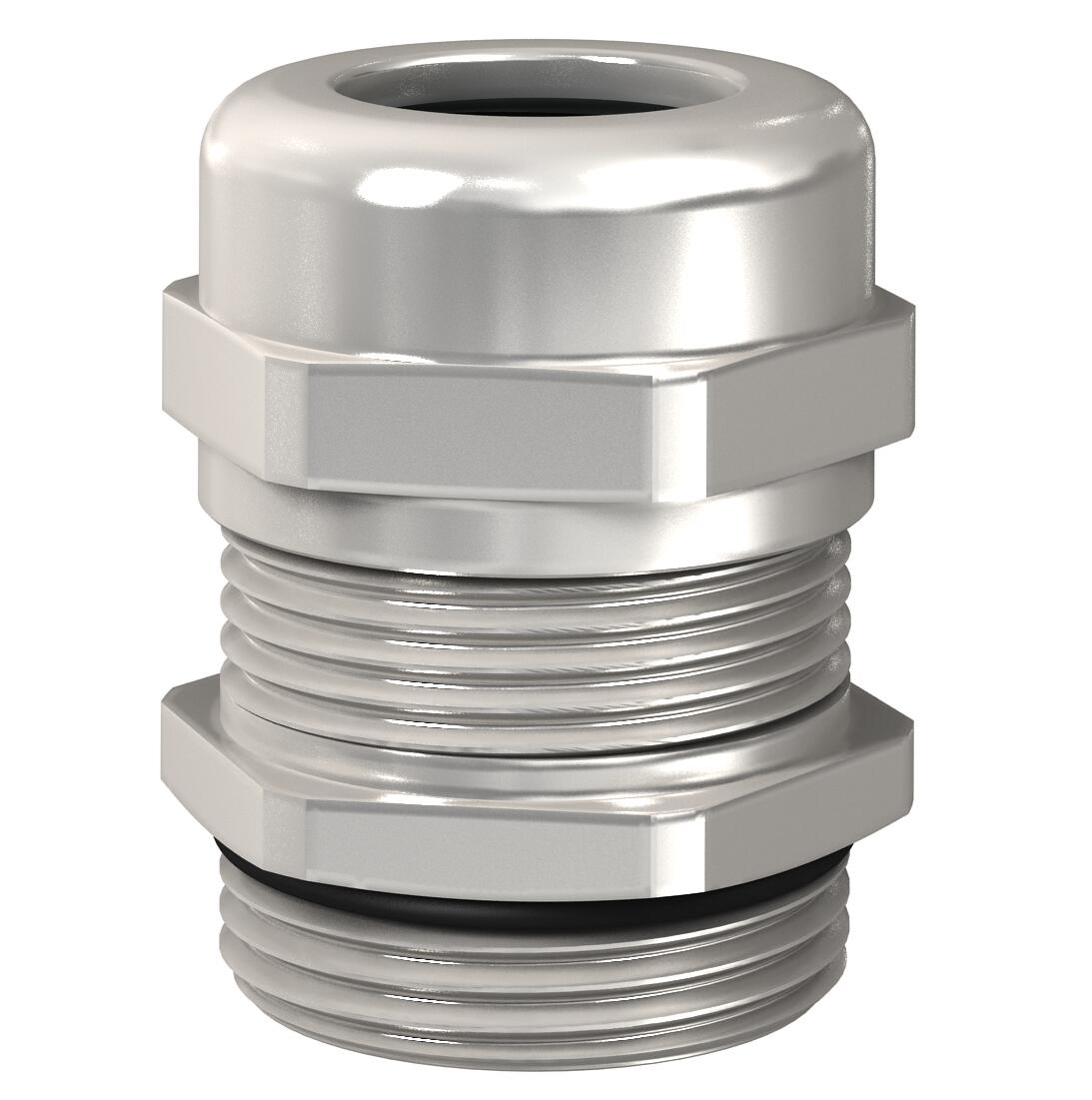

Kabelová vývodka s kloboučkovou maticí, elektromagneticky kompatibilní pružinový kontakt, metrický závit, niklovaná
Obj. č. 2086181 | EAN 4012195655534
- Popis výrobku
-
Popis výrobkuRobustní elektromagneticky kompatibilní kabelová vývodka kloboučkového tvaru s metrickým připojovacím závitem dle IEC 423 pro vysoké nároky na těsnost. Kontaktní propojení mezi vývodkou a stínicím opletením zajišťuje kontaktní pružina. Odlehčení tahu, zajištění proti pootočení a utěsnění v celém rozsahu upínání. Těsnicí kroužek z neoprénu. Svěrná vložka z polyamidu. S předem namontovaným těsnicím O-kroužkem na připojovacím závitu, zkoušeno podle DIN EN 50262, stupeň krytí IP 68 při 5 barech / 1 hod.
* Ceny dle nabídky DEL.
-
- Technické údaje
-
Technické údaje

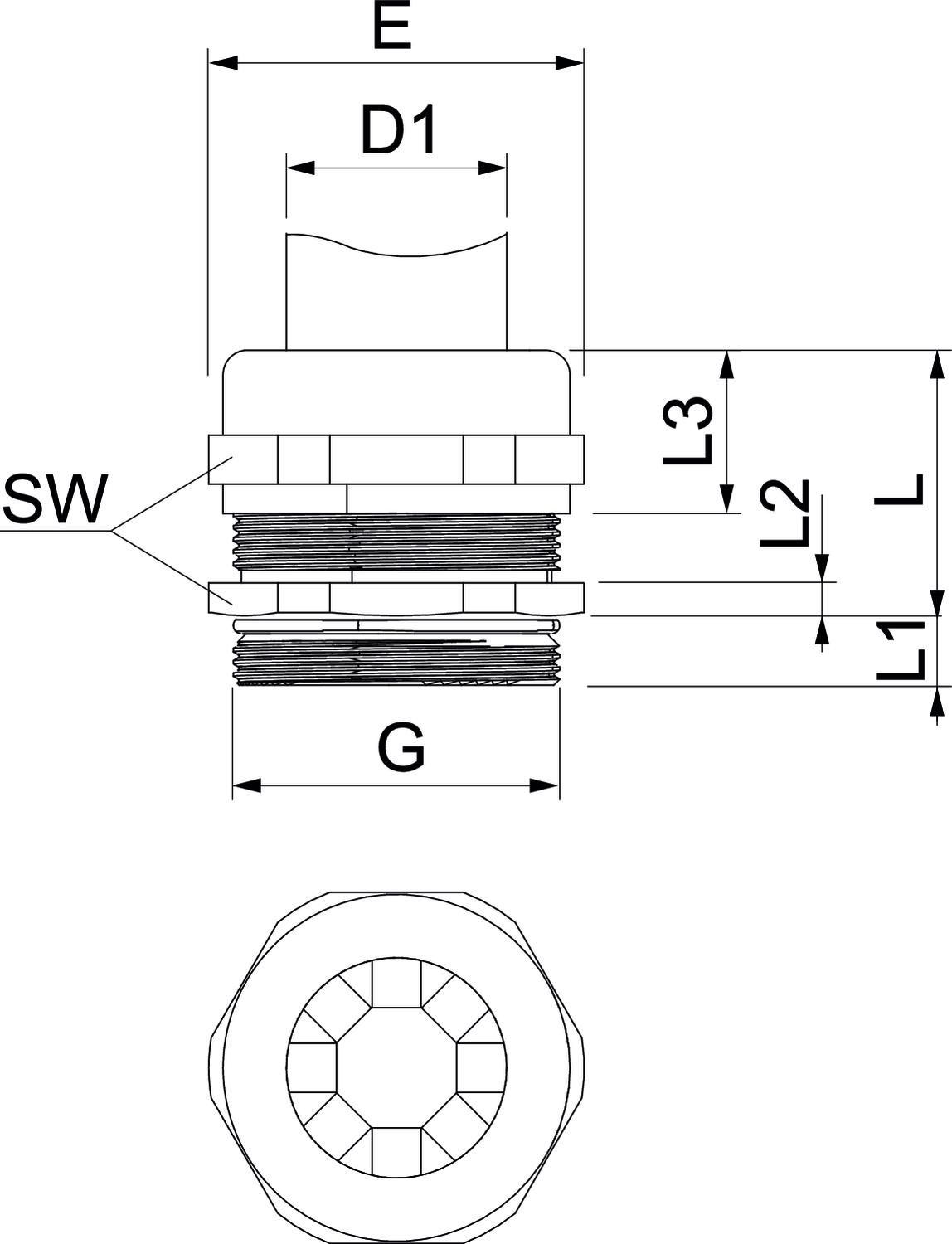

Bez obsahu halogenů Ne Délka 43 mm Délka závitu 8 mm Druh těsnění Těsnící kroužek Kabelová vývodka pro ploché kabely Ne Materiál mosazi Možnost odlehčení tahu Ano Nárazuvzdorný Ne Ochrana proti ohybu Ne Povrch Poniklováno Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr M40 Rozměr D1 19 mm Rozměr e 46 mm Rozměr G M40x1,5 mm Rozměr L max. 31 mm Rozměr L1 8 mm Rozměr L2 4,5 mm Rozměr L3 16,4 mm Rozměr L 33 mm S pojistnou maticí Ne Šířka 46 mm Stupeň krytí IP68 Teplotní rozsah použití, max. 100 °C Teplotní rozsah použití, min. -20 °C Těsnicí oblast D, max. 27 mm Těsnicí oblast D, min. 19 mm Velikost klíče 43 Vícenásobná těsnicí vložka Ne Výška 41 mm Závit M40 x 1,5 Zpevněno skelnými vlákny Ne - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Pojistná matice, metrický závit, se zářeznými zuby
169 MSS M40 2091725 25 Kus - Ke stažení
-
Datový list V-TEC VM40 EMV-K / 2086181 , 0.29MB , pdfEU prohlášení o shodě V-TEC VM40 EMV-K / 2086181 , 0.13MB , pdfEU prohlášení o shodě EU prohlášení o shodě ,REACH Prohlášení o shodě V-TEC VM40 EMV-K / 2086181 , 0.12MB , pdfRoHS Prohlášení o shodě V-TEC VM40 EMV-K / 2086181 , 0.12MB , pdf
