Kabelová vývodka s kloboučkovou maticí, metrický závit, niklovaná | | M16 x 1,5 | Ne |

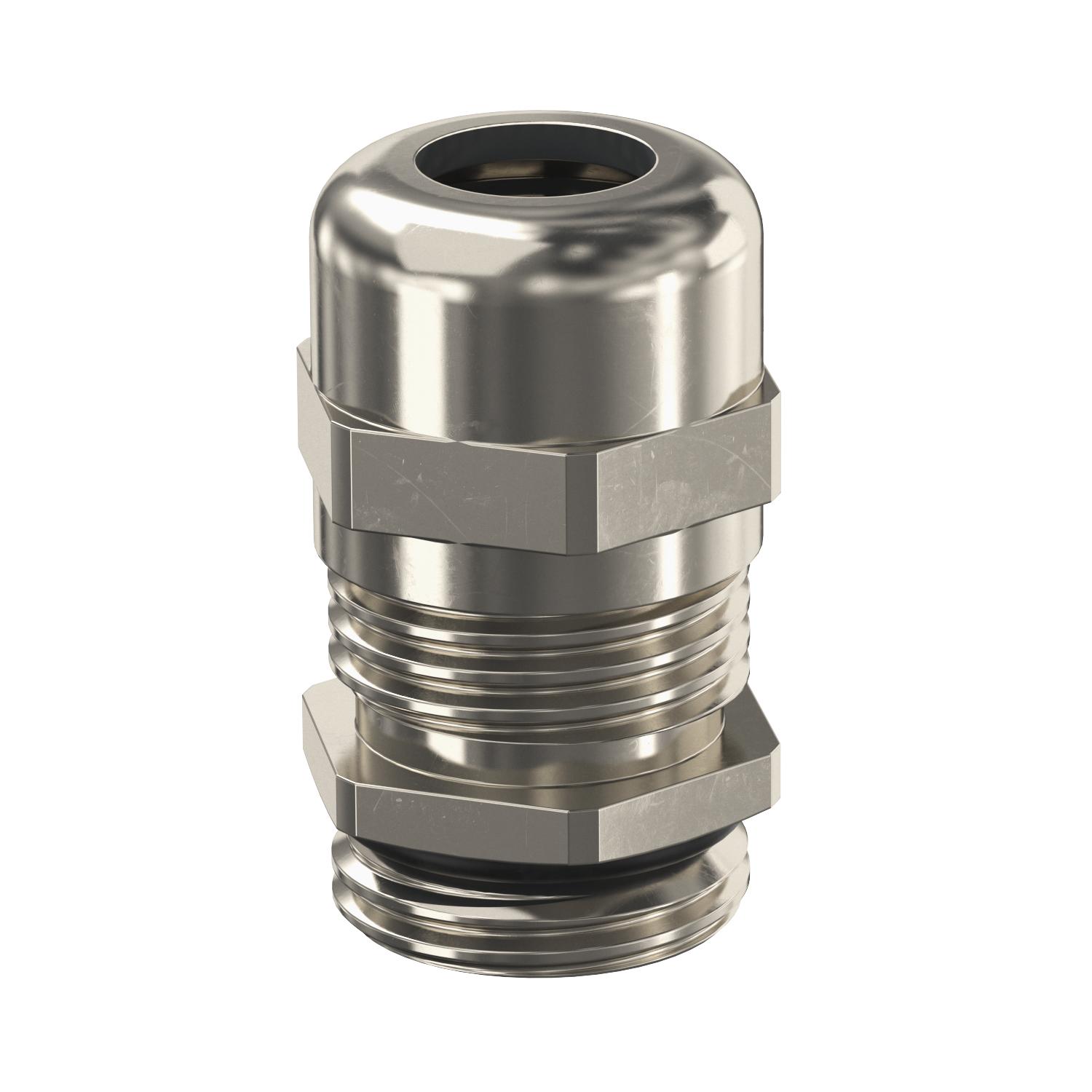

Kabelová vývodka s kloboučkovou maticí, metrický závit, niklovaná

Obj. č. 2086024 | EAN 4012195809234

Obj. č. / Typ

Závit

Vícenásobná těsnicí vložka	Ne

Popis výrobku

Popis výrobku

Robustní kabelová vývodka kloboučkového tvaru s metrickým připojovacím závitem dle IEC 423 pro vysoké nároky na těsnost. Odlehčení tahu, zajištění proti pootočení a utěsnění v celém rozsahu upínání. Těsnicí kroužek z neoprénu. Svěrná vložka z polyamidu. S předem namontovaným těsnicím kroužkem na připojovacím závitu, zkoušeno podle EN 50262, stupeň krytí IP 68 při 5 barech / 1 hod., rozsah provozních teplot od –20 °C do +100 °C.

* Ceny dle nabídky DEL.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ne
Délka závitu	5 mm
Druh těsnění	Těsnící kroužek
Druh závitu	metrický
Kabelová vývodka pro ploché kabely	Ne
Materiál	mosazi
Možnost odlehčení tahu	Ano
Nárazuvzdorný	Ne
Nestabilní točivý moment	3,5 Nm
Ochrana proti ohybu	Ne
ochrana proti výbuchu	Ne
Povrch	Poniklováno
Pro zónu prostředí s nebezpečím výbuchu	bez
Provedení	Přímé
Rozměr	M16
Rozměr e	19 mm

Rozměr L max.	24 mm
Rozměr L1	5 mm
Rozměr L2	3 mm
Rozměr L3	15 mm
Rozměr šestihranu přes hrany	19 mm
S pojistnou maticí	Ne
Stupeň krytí	IP68
Teplotní rozsah použití, max.	100 °C
Teplotní rozsah použití, min.	-20 °C
Těsnicí oblast D, max.	9 mm
Těsnicí oblast D, min.	5 mm
Velikost klíče	17
Vícenásobná těsnicí vložka	Ne
Závit	M16 x 1,5
Zpevněno skelnými vlákny	Ne

Všechny typy

Všechny typy

Typ	Závit	Vícenásobná těsnicí vložka	Obj. č.	Množství	Nejm. prod. jedn.
V-TEC VM12 MS	M12 x 1,5	Ne	2086018	Kus	50 Kus
V-TEC VM16 MS	M16 x 1,5	Ne	2086024	Kus	50 Kus
V-TEC VM20 MS	M20 x 1,5	Ne	2086030	Kus	25 Kus
V-TEC VM25 MS	M25 x 1,5	Ne	2086036	Kus	25 Kus
V-TEC VM32 MS	M32 x 1,5	Ne	2086042	Kus	20 Kus
V-TEC VM40 MS	M40 x 1,5	Ne	2086048	Kus	5 Kus
V-TEC VM50 MS	M50 x 1,5	Ne	2086054	Kus	5 Kus
V-TEC VM63 MS	M63 x 1,5	Ne	2086060	Kus	5 Kus
