Kabelová vývodka s kloboučkovou maticí, metrický závit, stříbrošedá
Obj. č. 2022857 | EAN 4012195533115
- Popis výrobku
-
Popis výrobkuNejrychlejší a nejpohodlnější způsob, jak zajistit odlehčení tahu a utěsnit vyvedení kabelů u odbočných krabic a pouzder: osvědčené kabelové vývodky V-TEC VM značky OBO. S integrovaným těsnicím břitem a speciální lamelovou technikou OBO lze dosáhnout stupně krytí až IP 68. Síla pro vytažení a těsnost přezkoušena dle EN 62444.
Připojovací závity jsou metrické nebo PG, a proto jsou univerzálně použitelné. Jednou zašroubovat a instalace je trvale fixována, optimální přizpůsobení závitu se správným stoupáním zaručuje trvalou odolnost proti vibracím.
Použití: od soukromých obytných domů s odbočovacími krabicemi až po průmyslové aplikace v rozvaděčích.
Teplotní rozsah: -20°C až +65°C
-
- Technické údaje
-
Technické údaje

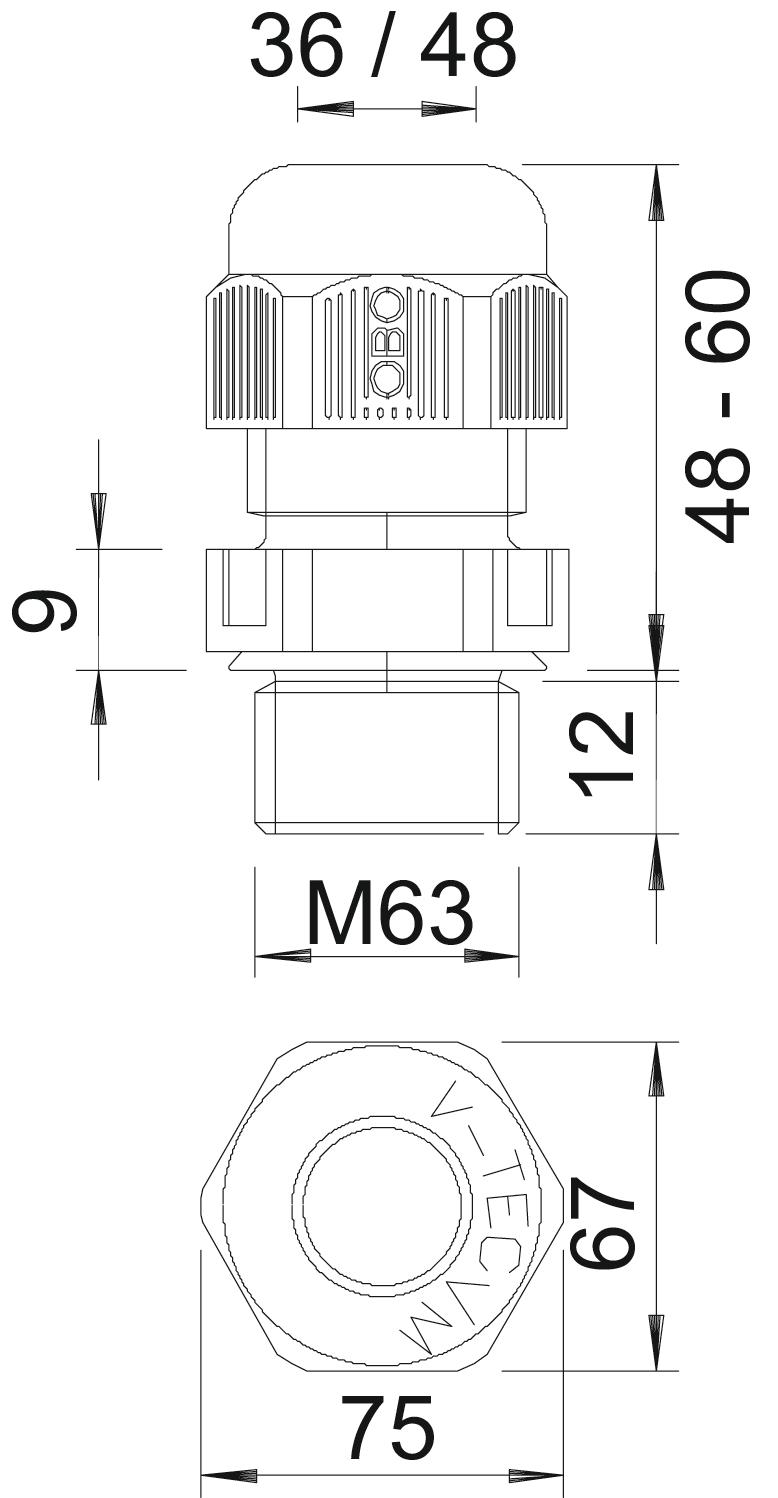

Barva stříbrošedá; RAL 7001 Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka závitu 12 mm Druh těsnění Těsnící kroužek Druh závitu metrický Jmenovitá velikost závitu 63 Kabelová vývodka pro ploché kabely Ne Materiál Polyamid Možnost odlehčení tahu Ano Nárazuvzdorný Ne Nestabilní točivý moment 15 Nm Ochrana proti ohybu Ne ochrana proti výbuchu Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr M63 Rozměr e 75 mm Rozměr L max. 60 mm Rozměr L min. 48 mm Rozměr L1 12 mm Rozměr L2 9 mm Rozměr šestihranu přes hrany 75 mm S pojistnou maticí Ne Stoupání závitu 1,5 mm Stupeň krytí IP68 Teplotní rozsah použití, max. 65 °C Teplotní rozsah použití, min. -20 °C Těsnicí oblast D, max. 48 mm Těsnicí oblast D, min. 36 mm Velikost klíče 67 Vícenásobná těsnicí vložka Ne Závit M63 x 1,5 Zpevněno skelnými vlákny Ne - Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

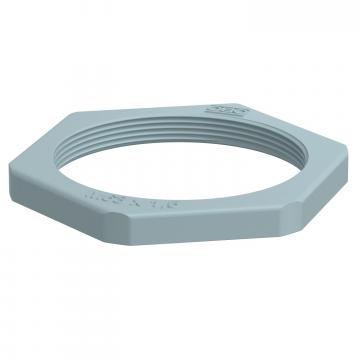

Pojistná matice, metrický závit, stříbrošedá
116 M63 SGR PA 2048825 25 Kus - Ke stažení
-
Datový list V-TEC VM63 SGR / 2022857 , 0.27MB , pdfEU prohlášení o shodě V-TEC VM63 SGR / 2022857 , 0.15MB , pdfREACH Prohlášení o shodě V-TEC VM63 SGR / 2022857 , 0.12MB , pdfRoHS Prohlášení o shodě V-TEC VM63 SGR / 2022857 , 0.12MB , pdfSchvalovací značka Povolení značky DNV V-TEC VM , 0.03MB , pdfSchvalovací značka Povolení značky VDE V-TEC VM, V-TEC VML , 0.17MB , pdfSchvalovací značka Souhlas s užitím značky VDE pro V-TEC VM , 0.17MB , pdfSchvalovací značka Certifikát UL V-TEC VM , 0.04MB , pdfSchvalovací značka Certifikát DNV V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdf
