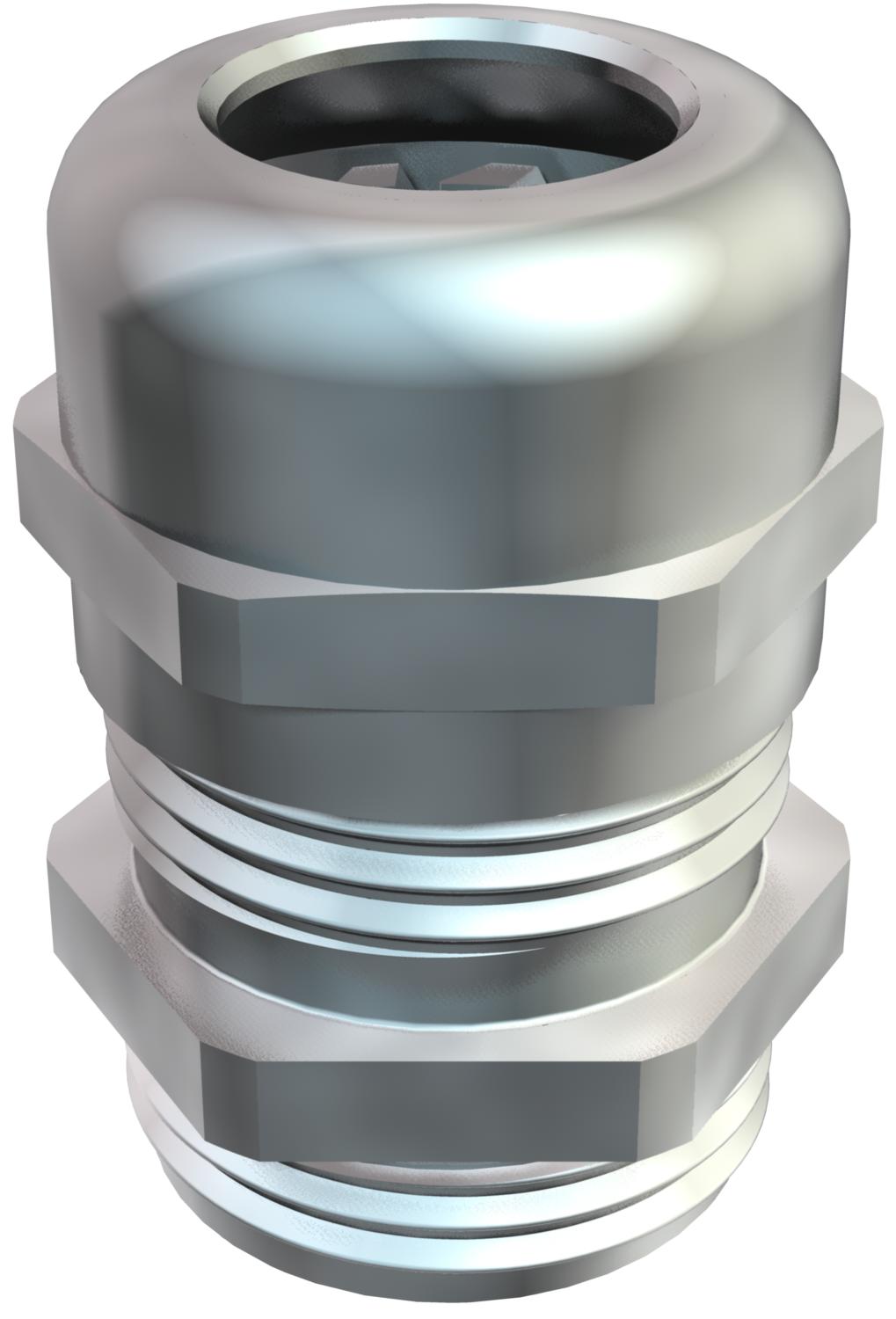

Kabelová vývodka s kloboučkovou maticí, závit PG, niklovaná
Obj. č. 2085631 | EAN 4012195190097
- Popis výrobku
-
Popis výrobkuKabelová vývodka kloboučkového tvaru s velkou těsnicí oblastí, s odlehčením tahu a zajištěním proti pootočení pro vysoké nároky na těsnost, s připojovacím závitem PG dle normy DIN 40430. Svěrná vložka z polyamidu, těsnicí kroužek z chloroprénového nitrilového kaučuku, s předem namontovaným O kroužkem na připojovacím závitu.
Stupeň krytí IP 68 při 5 barech / 1 hod., otestováno dle DIN EN 62444 .
Délka připojovacího závitu „normální“, dle vzoru DIN 46320.
* Ceny dle notace DEL.
-
- Technické údaje
-
Technické údaje

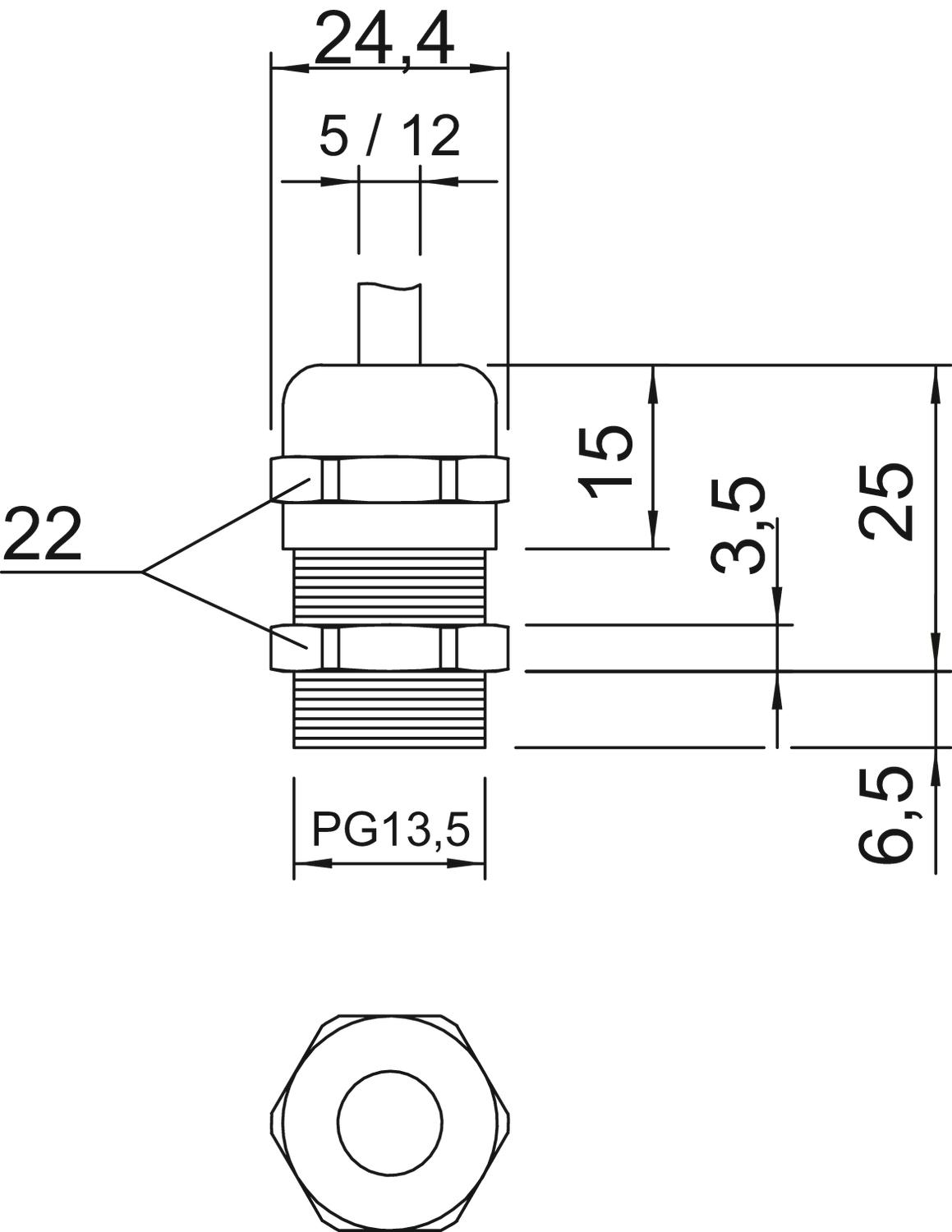

Bez obsahu halogenů Ne Dělitelná vývodka Ne Délka závitu 6,5 mm Druh těsnění Těsnící kroužek Druh závitu PG Jmenovitá velikost závitu 13,5 Kabelová vývodka pro ploché kabely Ne Materiál mosazi Možnost odlehčení tahu Ano Nárazuvzdorný Ne Ochrana proti ohybu Ne ochrana proti výbuchu Ne Povrch Poniklováno Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr PG13,5 Rozměr e 24,4 mm Rozměr L max. 25 mm Rozměr L1 6,5 mm Rozměr L2 3,5 mm Rozměr L3 15 mm S pojistnou maticí Ne Stupeň krytí IP68 Teplotní rozsah použití, max. 100 °C Teplotní rozsah použití, min. -20 °C Těsnicí oblast D, max. 12 mm Těsnicí oblast D, min. 5 mm Velikost klíče 22 Vícenásobná těsnicí vložka Ne Závit Pg 13,5 Zpevněno skelnými vlákny Ne - Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Pojistná matice, závit PG
169 MS PG13.5 2091135 100 Kus - Ke stažení
-
Datový list V-TEC PG13 MS / 2085631 , 0.29MB , pdfEU prohlášení o shodě V-TEC PG13 MS / 2085631 , 0.06MB , pdfREACH Prohlášení o shodě V-TEC PG13 MS / 2085631 , 0.12MB , pdfRoHS Prohlášení o shodě V-TEC PG13 MS / 2085631 , 0.12MB , pdf
