Kabelová vývodka, sada s pojistnou maticí

Obj. č. 7205660 | EAN 4012196028238

Ne
pastelová oranžová; RAL 2003
Popis výrobku
Popis výrobku
Robustní kabelová vývodka s převlečnou maticí a metrickým připojovacím závitem podle IEC 423, včetně matice.

Pro velký těsnící rozsah. Odlehčení tahu, zajištění proti pootočení a utěsnění v celém rozsahu upínání. Těsnicí kroužek z polychloroprénového/akrylnitrilbutadienového kaučuku. Na šroubení nastříknutý těsnicí břit, takže není nutno používat těsnicí kroužek na připojovacím závitu.

Testováno VDE podle EN 50262, stupeň ochrany IP 68 při 5 barech 1 h.

Pro zachování funkčnosti podle DIN 4102-12, resp. ČSN 73 0895 ve spojení s uzavřenými odbočnými krabicemi řady FireBox T.

Barva: pastelově oranžová
Technické údaje

Technické údaje

Barva pastelová oranžová; RAL 2003
Bez obsahu halogenů Ano
Dělitelná vývodka Ne
Délka závitu 9 mm
Druh závitu metrický
Kabelová vývodka pro ploché kabely Ne
Materiál Polyamid
Možnost odlehčení tahu Ano
Nárazuvzdorný Ne
Nestabilní točivý moment 3,8 Nm
Ochrana proti ohybu Ne
odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C
Pro prostředí s nebezpečím výbuchu plynu bez
Pro prostředí s nebezpečím výbuchu prachu bez
Pro zónu prostředí s nebezpečím výbuchu bez

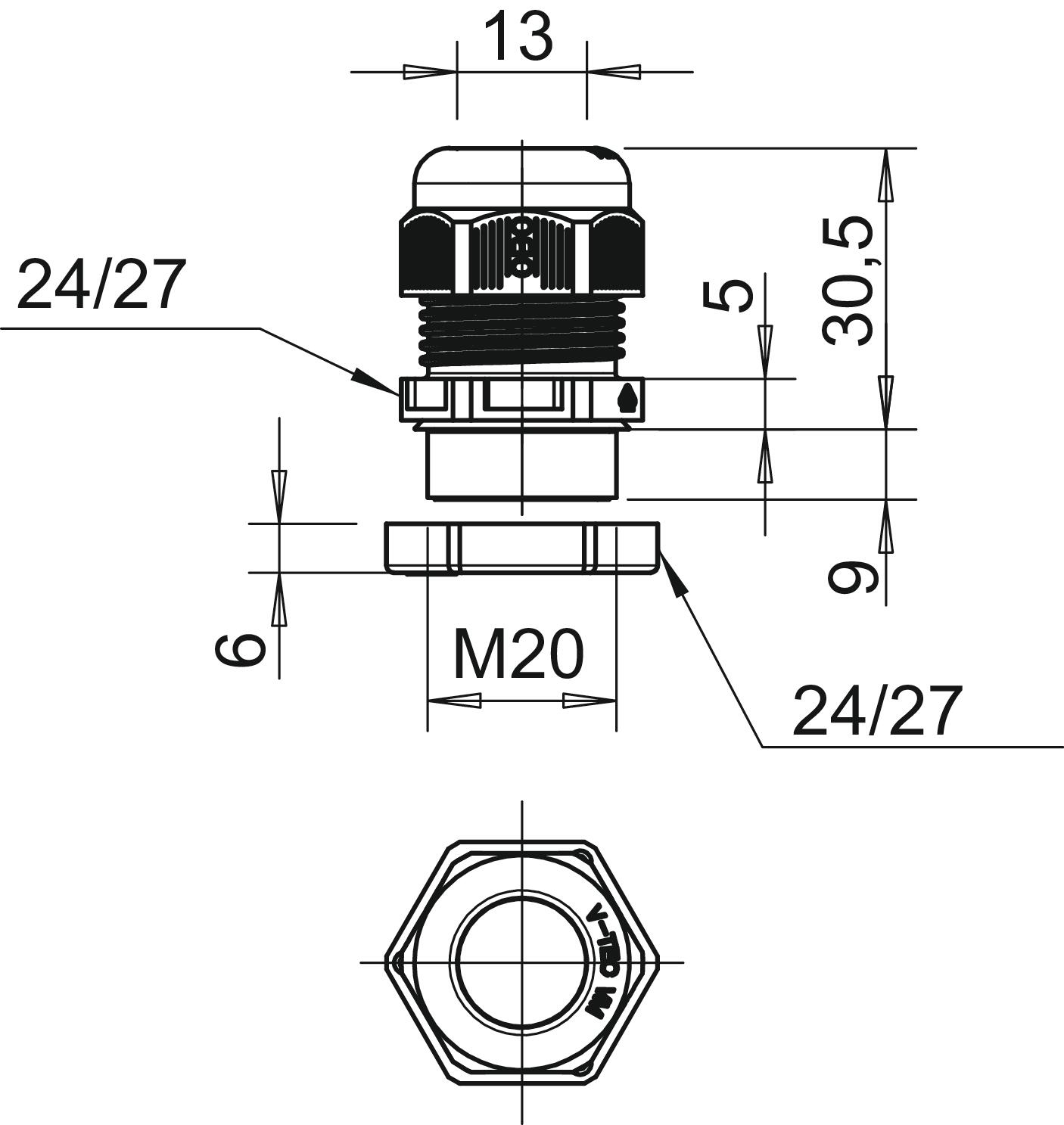

Rozměr M20
Rozměr e 27 mm
Rozměr G M20 x 1,5 mm
Rozměr L max. 30,5 mm
Rozměr L min. 23,5 mm
Rozměr L1 9 mm
Rozměr L2 5 mm
Rozměr L3 6 mm
Rozměr E1 (mm) 27 mm
Rozměr E2 27 mm
S pojistnou maticí Ano
Stoupání závitu 1,5 mm
Stupeň krytí IP68
Teplotní rozsah použití, max. 65 °C
Teplotní rozsah použití, min. -20 °C
Těsnicí oblast D, max. 13 mm
Těsnicí oblast D, min. 6 mm
Velikost klíče 24
Velikost klíče 1 24 mm
Velikost klíče 2 24 mm
Vícenásobná těsnicí vložka Ne
Závit M20 x 1,5
Zpevněno skelnými vlákny Ne
Všechny typy

Všechny typy

Typ Závit Vícenásobná těsnicí vložka Barva Obj. č. Množství Nejm. prod. jedn.
V-TEC VM16+ OR M16 x 1,5 Ne pastelová oranžová; RAL 2003 7205657
10 Kus
V-TEC VM20+ OR M20 x 1,5 Ne pastelová oranžová; RAL 2003 7205660
10 Kus
V-TEC VM25+ OR M25 x 1,5 Ne pastelová oranžová; RAL 2003 7205663
10 Kus
V-TEC VM32+ OR M32 x 1,5 Ne pastelová oranžová; RAL 2003 7205666
10 Kus
V-TEC VM40+ OR M40 x 1,5 Ne pastelová oranžová; RAL 2003 7205669
10 Kus
