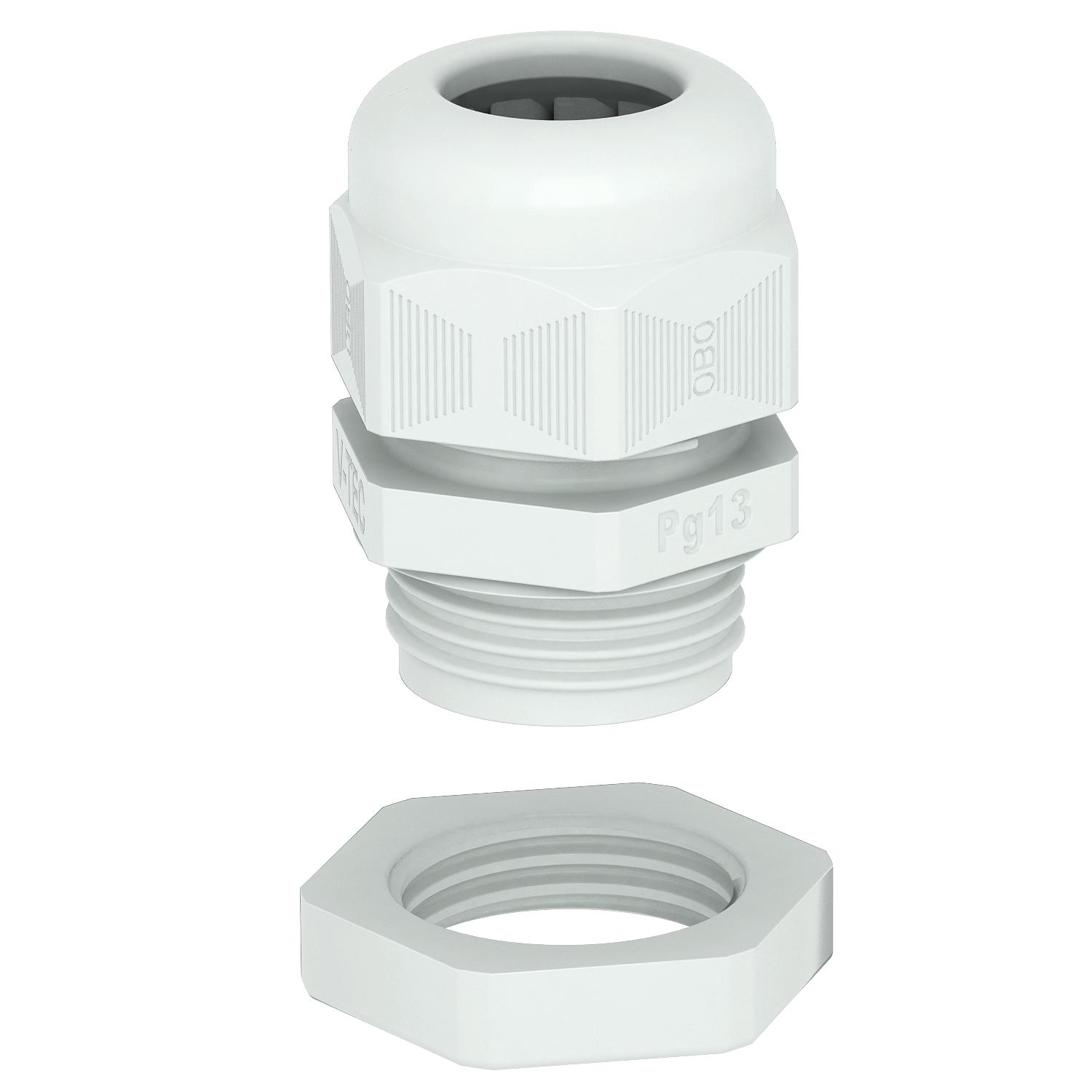

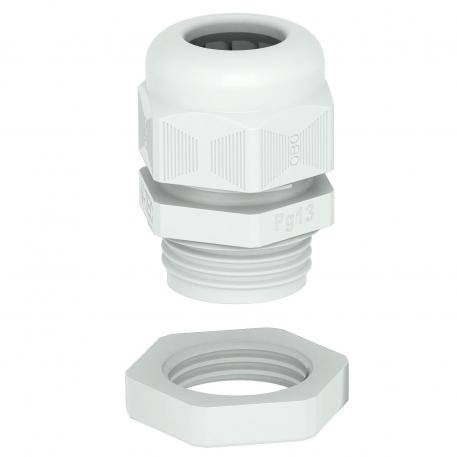

Kabelová vývodka, závit PG, sada s pojistnou maticí, světle šedá
Obj. č. 2024669 | EAN 4012195861102
- Popis výrobku
-
Popis výrobkuKabelová vývodka s připojovacím závitem PG kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C. Včetně pojistné matice.
Sloupec tabulky D1: těsnicí oblast dle VDE 0619, kde není nutné odlehčení tahu
Sloupec tabulky D2: těsnicí oblast včetně odlehčení tahu a ochrany proti pootočení dle VDE 0619
-
- Technické údaje
-
Technické údaje

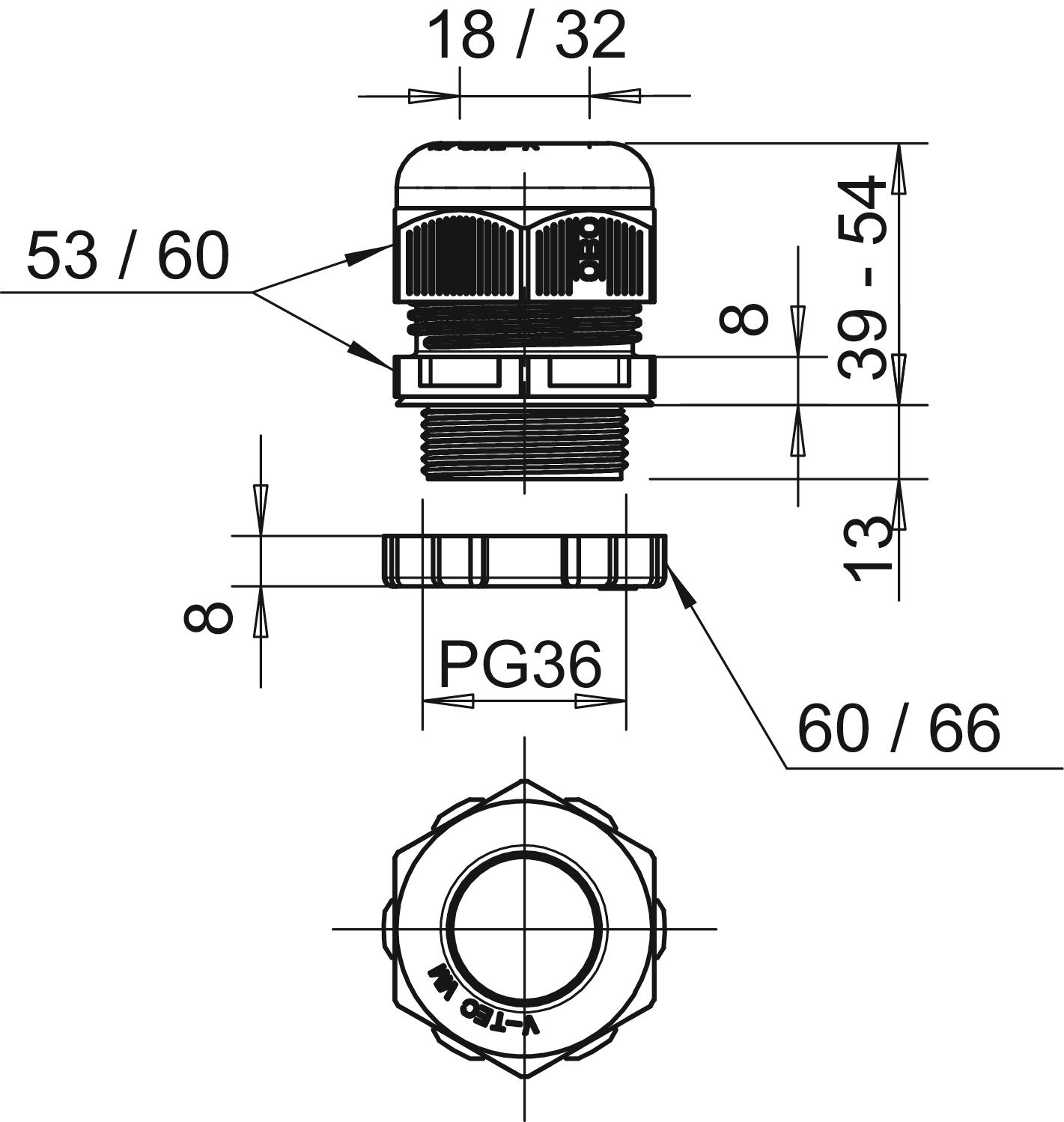

Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka závitu 13 mm Druh těsnění Těsnící kroužek Druh závitu PG Jmenovitá velikost závitu 36 Kabelová vývodka pro ploché kabely Ne Materiál Polyamid Možnost odlehčení tahu Ano Nárazuvzdorný Ne Ochrana proti ohybu Ne ochrana proti výbuchu Ne Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr PG36 Rozměr L max. 54 mm Rozměr L min. 39 mm Rozměr L1 13 mm Rozměr L2 8 mm Rozměr L3 8 mm Rozměr šestihranu přes hrany 60 mm Rozměr E1 (mm) 60 mm Rozměr E2 66 mm S pojistnou maticí Ano Stoupání závitu 1,5 mm Stupeň krytí IP68 Teplotní rozsah použití, max. 65 °C Teplotní rozsah použití, min. -20 °C Těsnicí oblast D, max. 32 mm Těsnicí oblast D, min. 18 mm Velikost klíče 1 53 mm Velikost klíče 2 60 mm Vícenásobná těsnicí vložka Ne Závit Pg 36 Zpevněno skelnými vlákny Ne - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list V-TEC PG36+ LGR / 2024669 , 0.24MB , pdfEU prohlášení o shodě V-TEC PG36+ LGR / 2024669 , 0.06MB , pdfREACH Prohlášení o shodě V-TEC PG36+ LGR / 2024669 , 0.12MB , pdfRoHS Prohlášení o shodě V-TEC PG36+ LGR / 2024669 , 0.12MB , pdf
