- Popis výrobku
-

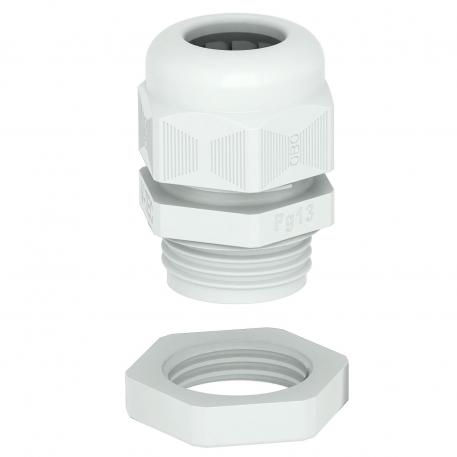

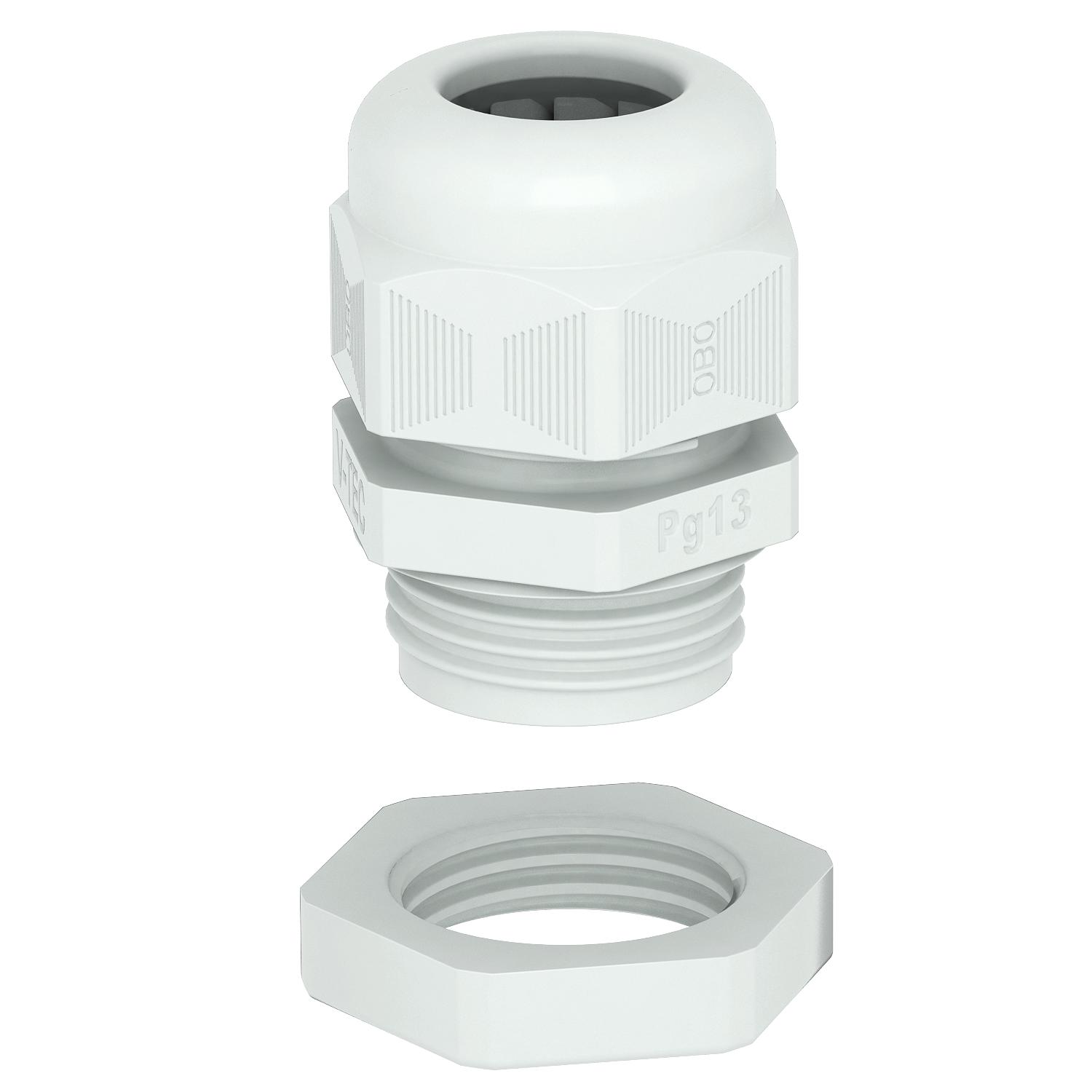

Popis výrobkuKabelová vývodka s připojovacím závitem PG kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C. Včetně pojistné matice.
Sloupec tabulky D1: těsnicí oblast dle VDE 0619, kde není nutné odlehčení tahu
Sloupec tabulky D2: těsnicí oblast včetně odlehčení tahu a ochrany proti pootočení dle VDE 0619
- Technické údaje
-
Technické údaje

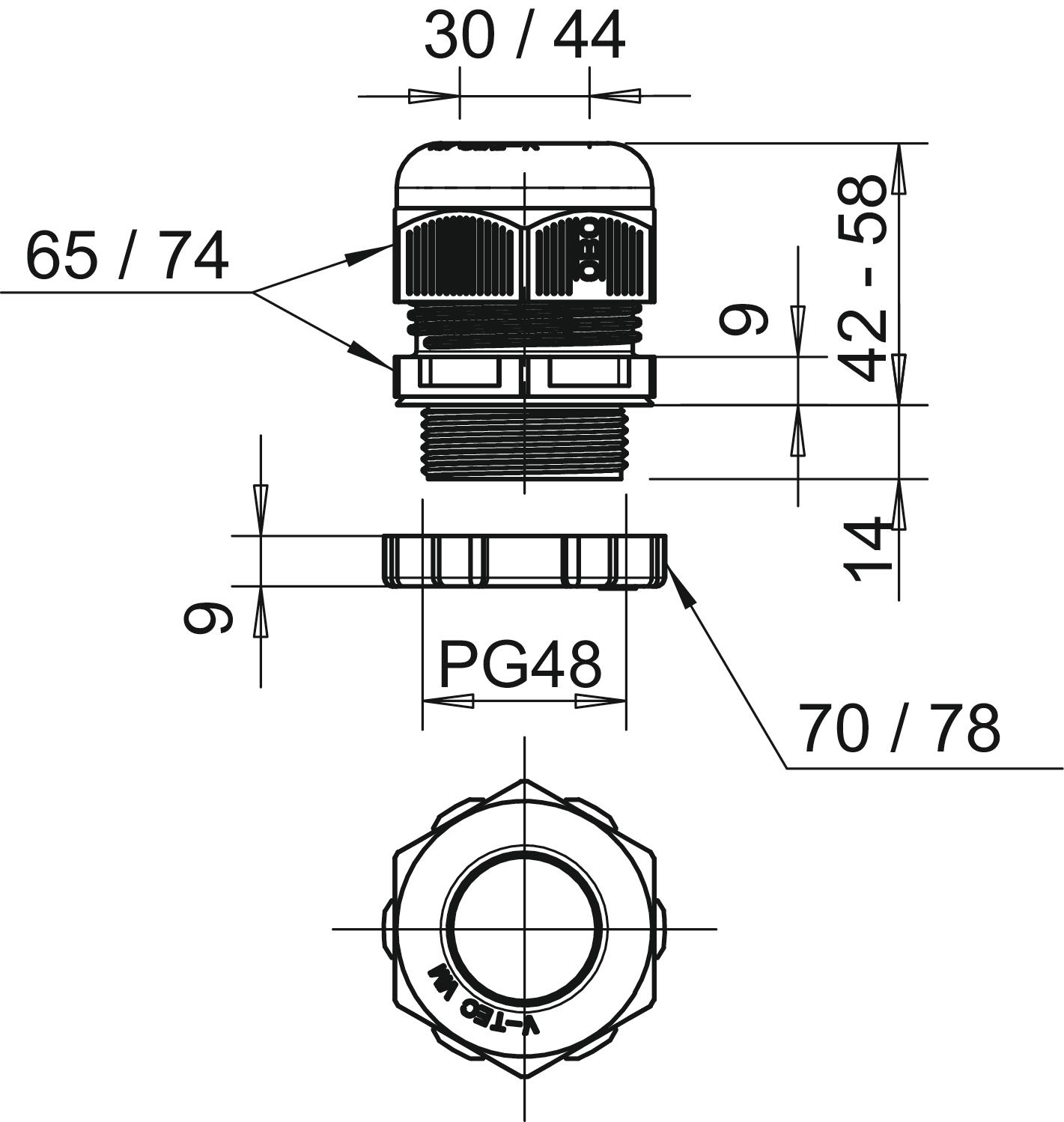

Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka závitu 14 mm Druh těsnění Těsnící kroužek Druh závitu PG Jmenovitá velikost závitu 48 Kabelová vývodka pro ploché kabely Ne Materiál Polyamid Možnost odlehčení tahu Ano Nárazuvzdorný Ne Ochrana proti ohybu Ne ochrana proti výbuchu Ne Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr PG48 Rozměr L max. 58 mm Rozměr L min. 42 mm Rozměr L1 14 mm Rozměr L2 9 mm Rozměr L3 8 mm Rozměr šestihranu přes hrany 74 mm Rozměr E1 (mm) 74 mm Rozměr E2 78 mm S pojistnou maticí Ano Stoupání závitu 1,5 mm Stupeň krytí IP68 Teplotní rozsah použití, max. 65 °C Teplotní rozsah použití, min. -20 °C Těsnicí oblast D, max. 44 mm Těsnicí oblast D, min. 30 mm Velikost klíče 1 65 mm Velikost klíče 2 70 mm Vícenásobná těsnicí vložka Ne Závit Pg 48 Zpevněno skelnými vlákny Ne - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list V-TEC PG48+ LGR / 2024673 , 0.25MB , pdfEU prohlášení o shodě V-TEC PG48+ LGR / 2024673 , 0.06MB , pdfREACH Prohlášení o shodě V-TEC PG48+ LGR / 2024673 , 0.12MB , pdfRoHS Prohlášení o shodě V-TEC PG48+ LGR / 2024673 , 0.12MB , pdf
