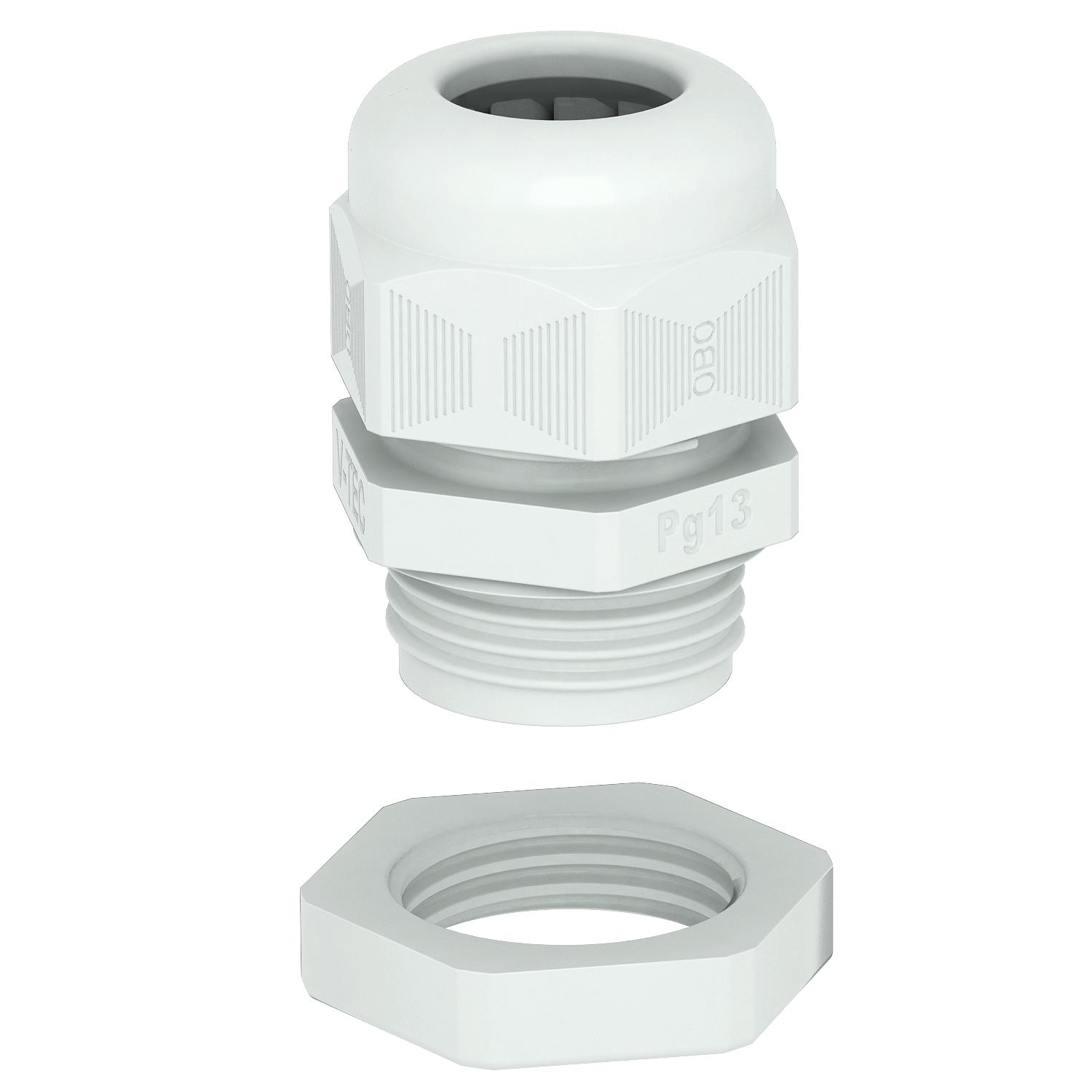

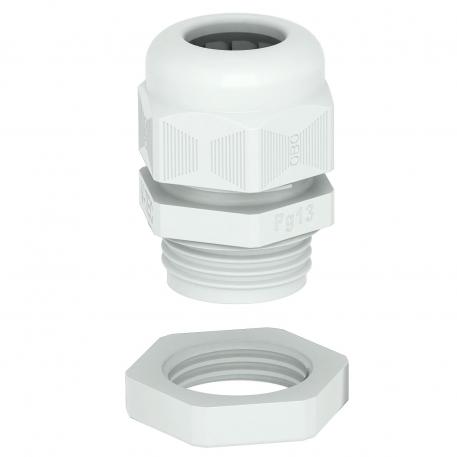

Kabelová vývodka, závit PG, sada s pojistnou maticí, světle šedá
Obj. č. 2024657 | EAN 4012195861041
- Popis výrobku
-
Popis výrobkuKabelová vývodka s připojovacím závitem PG kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C. Včetně pojistné matice.
Sloupec tabulky D1: těsnicí oblast dle VDE 0619, kde není nutné odlehčení tahu
Sloupec tabulky D2: těsnicí oblast včetně odlehčení tahu a ochrany proti pootočení dle VDE 0619
-
- Technické údaje
-
Technické údaje

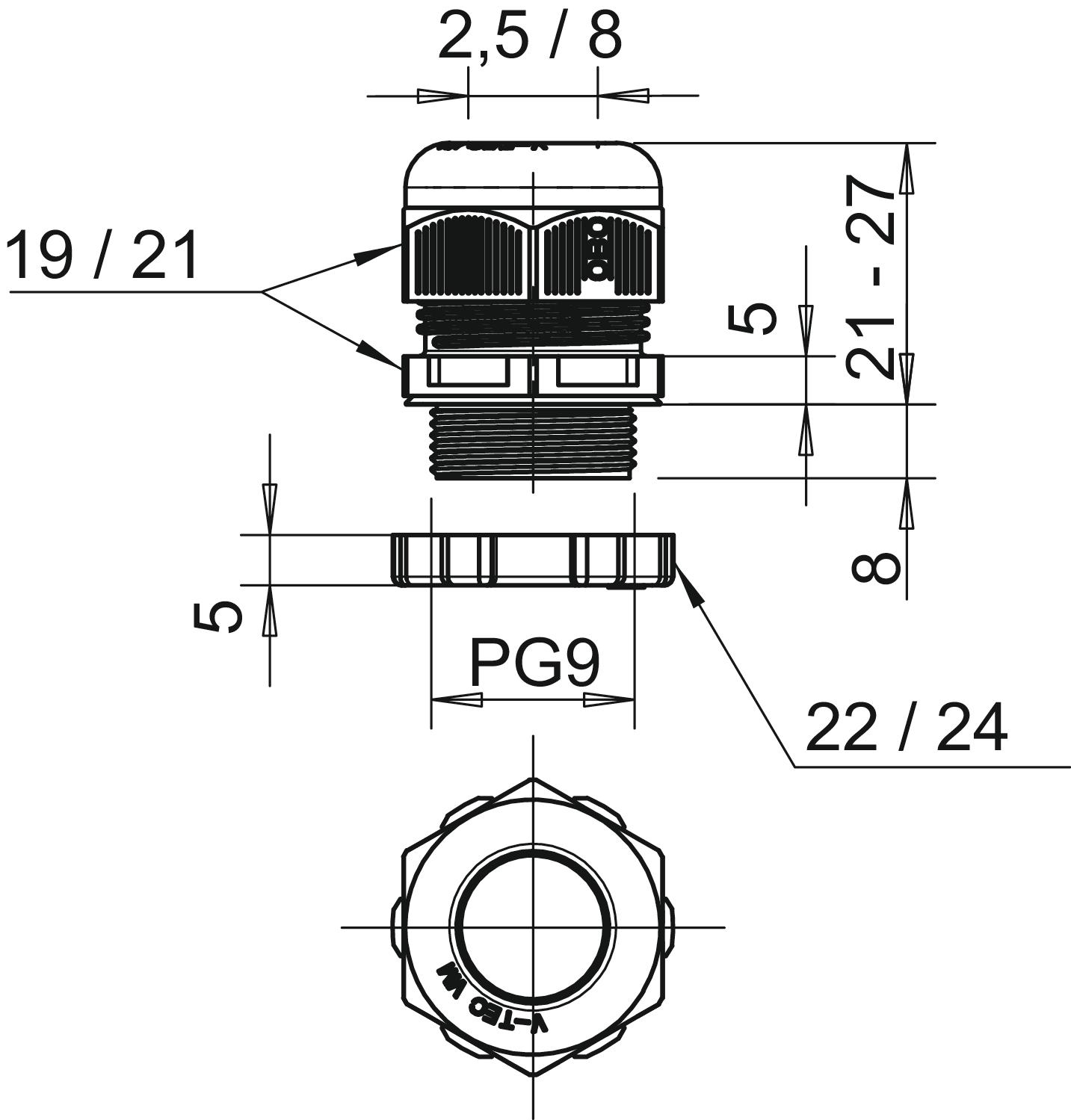

Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka závitu 8 mm Druh těsnění Těsnící kroužek Druh závitu PG Jmenovitá velikost závitu 9 Kabelová vývodka pro ploché kabely Ne Materiál Polyamid Možnost odlehčení tahu Ano Nárazuvzdorný Ne Ochrana proti ohybu Ne ochrana proti výbuchu Ne Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr PG9 Rozměr L max. 27 mm Rozměr L min. 21 mm Rozměr L1 8 mm Rozměr L2 5 mm Rozměr L3 5 mm Rozměr šestihranu přes hrany 21 mm Rozměr E1 (mm) 24 mm Rozměr E2 21 mm S pojistnou maticí Ano Stoupání závitu 1,5 mm Stupeň krytí IP68 Teplotní rozsah použití, max. 65 °C Teplotní rozsah použití, min. -20 °C Těsnicí oblast D, max. 8 mm Těsnicí oblast D, min. 2,5 mm Velikost klíče 1 19 mm Velikost klíče 2 22 mm Vícenásobná těsnicí vložka Ne Závit Pg 9 Zpevněno skelnými vlákny Ne - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list V-TEC PG9+ LGR / 2024657 , 0.23MB , pdfEU prohlášení o shodě V-TEC PG9+ LGR / 2024657 , 0.06MB , pdfREACH Prohlášení o shodě V-TEC PG9+ LGR / 2024657 , 0.12MB , pdfRoHS Prohlášení o shodě V-TEC PG9+ LGR / 2024657 , 0.12MB , pdf
