Kabelová vývodka, závit PG, stříbrošedá
Obj. č. 2022648 | EAN 4012195160878
- Popis výrobku
-
Popis výrobkuKabelová vývodka s připojovacím závitem PG kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
-
- Technické údaje
-
Technické údaje

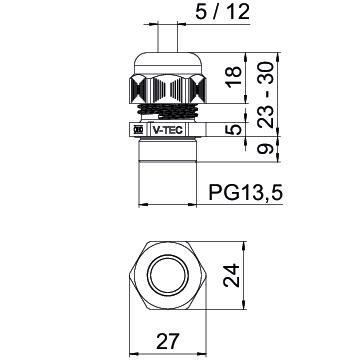

Barva stříbrošedá; RAL 7001 Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka závitu 9 mm Druh těsnění Těsnící kroužek Druh závitu PG Jmenovitá velikost závitu 13,5 Kabelová vývodka pro ploché kabely Ne Materiál Polyamid Možnost odlehčení tahu Ano Nárazuvzdorný Ne Nestabilní točivý moment 2,5 Nm Ochrana proti ohybu Ne ochrana proti výbuchu Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 750 °C Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr PG13,5 Rozměr e 27 mm Rozměr L max. 30 mm Rozměr L min. 23 mm Rozměr L1 9 mm Rozměr L2 5 mm Rozměr L3 18 mm Rozměr šestihranu přes hrany 27 mm S pojistnou maticí Ne Stoupání závitu 1,41 mm Stupeň krytí IP68 Teplotní rozsah použití, max. 65 °C Teplotní rozsah použití, min. -20 °C Těsnicí oblast D, max. 12 mm Těsnicí oblast D, min. 5 mm Velikost klíče 24 Vícenásobná těsnicí vložka Ne Závit Pg 13,5 Zpevněno skelnými vlákny Ne - Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

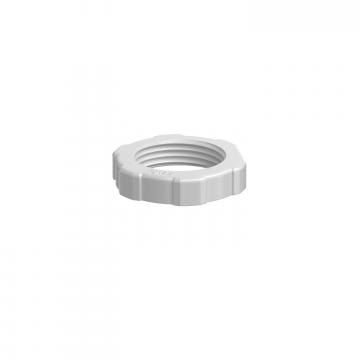

Pojistná matice, závit PG
116 PG13.5 2043130 100 Kus - Ke stažení
-
Datový list V-TEC PG13.5 SGR / 2022648 , 0.24MB , pdfEU prohlášení o shodě V-TEC PG13.5 SGR / 2022648 , 0.06MB , pdfREACH Prohlášení o shodě V-TEC PG13.5 SGR / 2022648 , 0.12MB , pdfRoHS Prohlášení o shodě V-TEC PG13.5 SGR / 2022648 , 0.12MB , pdfSchvalovací značka Povolení značky DNV V-TEC VM , 0.03MB , pdf
