Kabelový žebřík LCIS 60, 3 m C30 FS 3000 | 500 | 1,5 | Ne

Kabelový žebřík LCIS 60, 3 m C30 FS

Obj. č. 6209616 | EAN 4012196487608

Obj. č. / Typ

Délka	3000 mm

Šířka

tloušťka bočnice	1,5 mm

Zachování funkčnosti	Ne

Popis výrobku

Popis výrobku

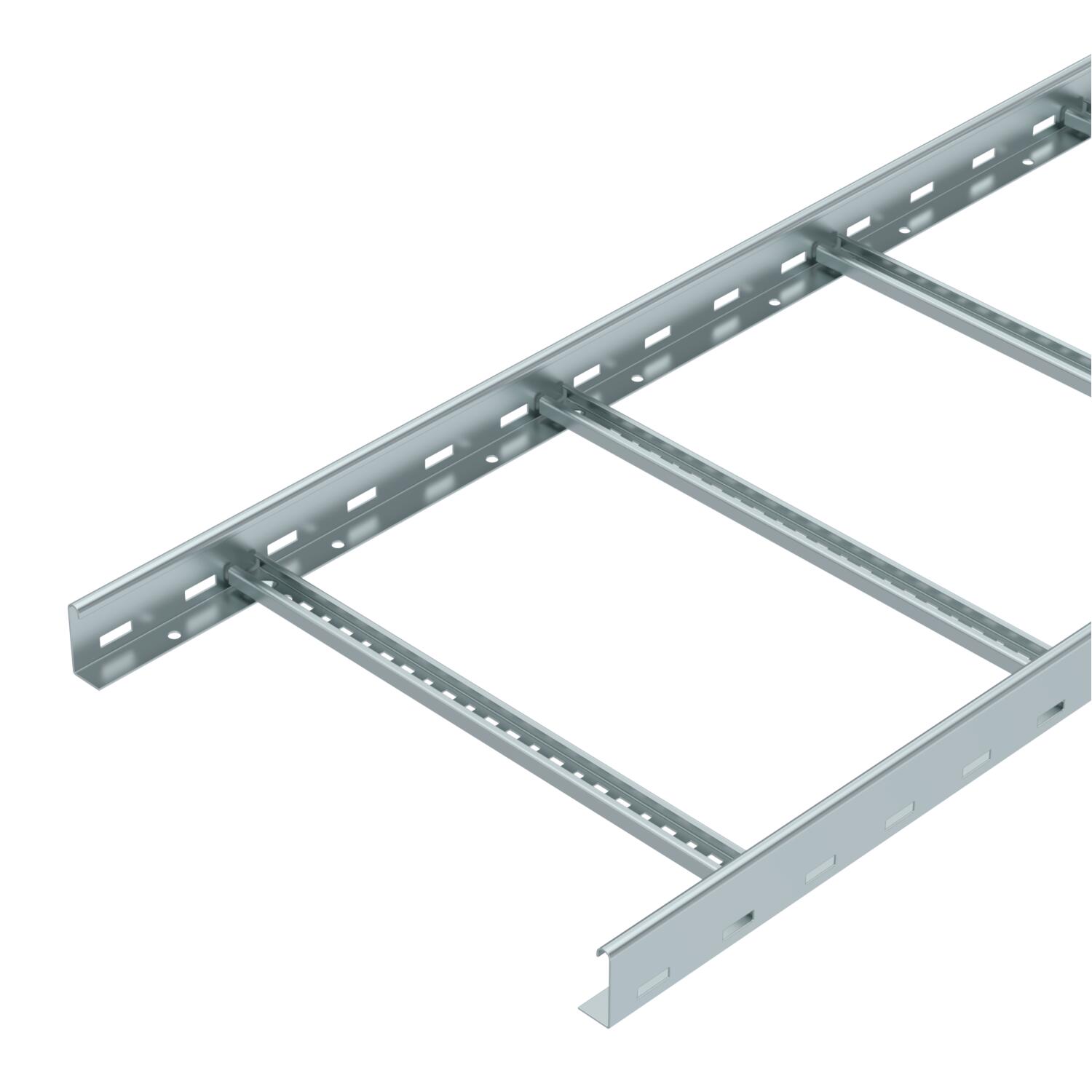

Kabelový žebřík s výškou bočnice 60 mm s přivařenými, nahoru otevřenými profilovými příčkami C30. Profilovaná bočnice pro zpevnění a ochranu kabelů. Upevnění na výložník se provádí svorkami typu LKS 40. Rozměr výřezu příčky je 16,5 mm, vhodná třmenová příchytka je typ BS-H....
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Technické údaje

Barva	modrobílá
CO₂ stopa (GWP) od kolébky po bránu	8,385 kg CO₂e / 1 metr
Délka	3000 ft
Délka	3000 mm
Děrování bočnice	Ano
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení bočnice	plochý profil
Provedení příček	Profil děrovaný
Provedení pro velká rozpětí	Ne

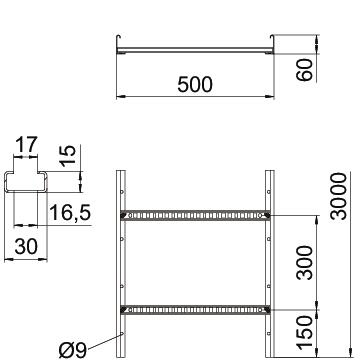

Rozměr	60x500x3000
Rozměr B	500 mm
Šířka	500 mm

Šířka výřezu, příčka	17,00
tloušťka bočnice	1,5 mm
Upevnění příčky	Svařeno
Užitečný průřez	20000 mm²
Užitečný průřez	200 cm²
Výška	60 mm
Vzdálenost podpěr 1,5 m	3,3 kN/m
Vzdálenost podpěr 2,0 m	2 kN/m
Vzdálenost podpěr 2,5 m	1,3 kN/m
Vzdálenost podpěr 3,0 m	1 kN/m
Vzdálenost podpěr 3,5 m	0,78 kN/m
Vzdálenost podpěr 4,0 m	0,4 kN/m
Vzdálenost příček	300 mm
Zachování funkčnosti	Ne

Technické údaje

Zatěžovací diagram kabelového žebříku typu LCIS 60

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	tloušťka bočnice	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
LCIS 620 3 FS	3000 mm	200 mm	1,5 mm	Ne	6209610	m	3 m
LCIS 630 3 FS	3000 mm	300 mm	1,5 mm	Ne	6209612	m	3 m
LCIS 640 3 FS	3000 mm	400 mm	1,5 mm	Ne	6209614	m	3 m
LCIS 650 3 FS	3000 mm	500 mm	1,5 mm	Ne	6209616	m	3 m
LCIS 660 3 FS	3000 mm	600 mm	1,5 mm	Ne	6209618	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélné spojky FS	LVG 60 FS	6208840	Kus	10 Kus

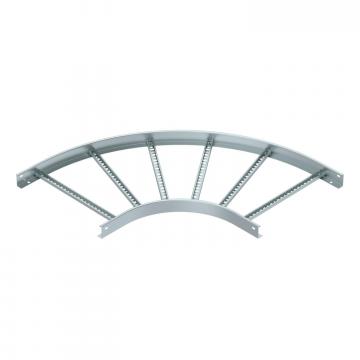

90° oblouk 60 FS	LB 90 650 R3 FS	6225048	Kus	1 Kus
Multifunkční spojka FS	LMFV 650 FS	6225716	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 500 FS	6052509	m	3 m
Přepážka 45 FS	TSG 45 FS	6062033	m	3 m
