Kabelový žebřík LCIS 60, 6 m C30 A2 6000 | 500 | 1,5 | Ne

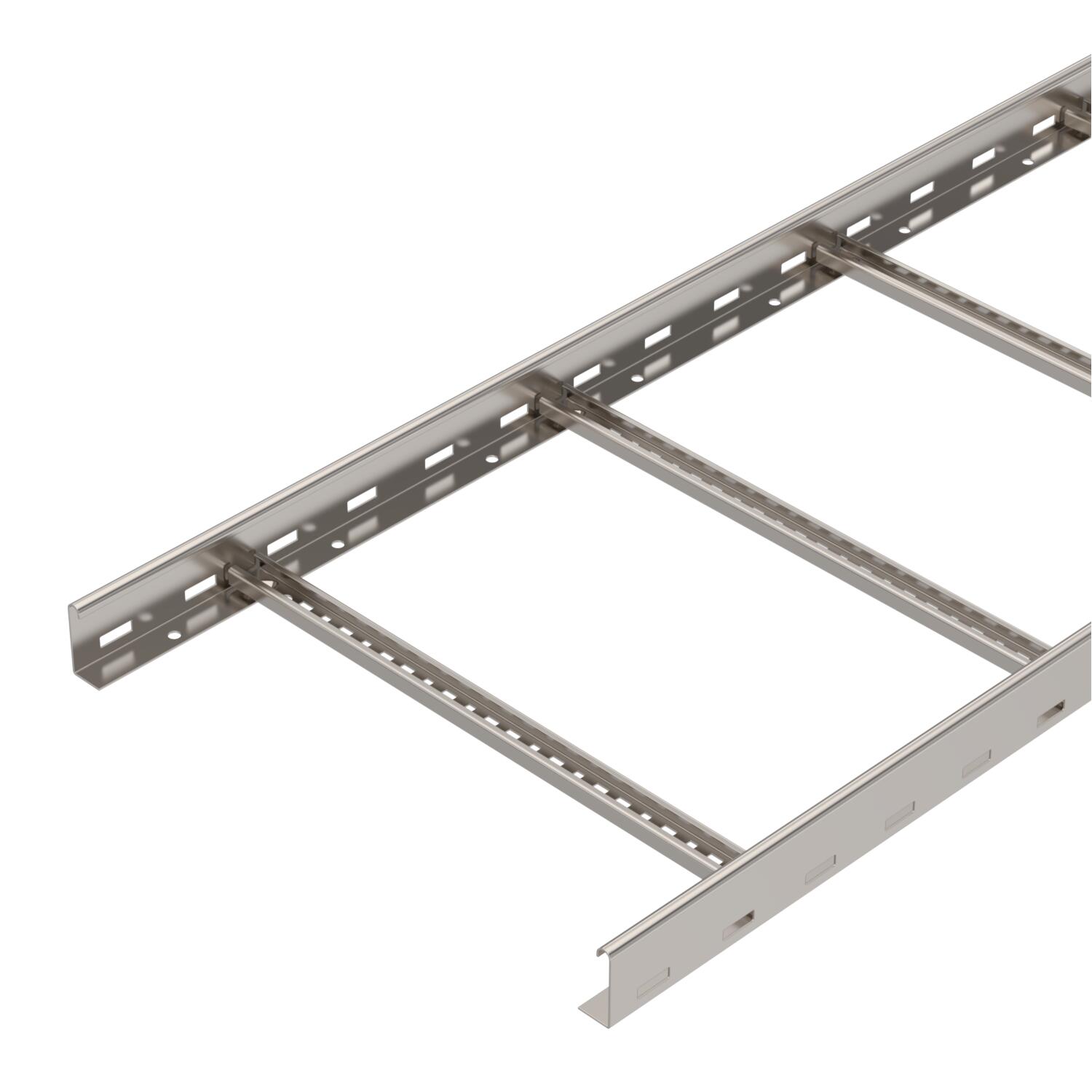

Kabelový žebřík LCIS 60, 6 m C30 A2

Obj. č. 6207258 | EAN 4012196431717

Obj. č. / Typ

Délka	6000 mm

Šířka

tloušťka bočnice	1,5 mm

Zachování funkčnosti	Ne

Popis výrobku

Popis výrobku

Kabelový žebřík s výškou bočnice 60 mm s navařenými, nahoru otevřenými příčkami z profilu C30. Profilovaná bočnice pro zpevnění a ochranu kabelů. Upevnění na výložník se provádí svorkami typu LKS 40. Rozměr výřezu příčky je 16,5 mm, vhodná třmenová příchytka je typ 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Technické údaje

Barva	ocelová
CO₂ stopa (GWP) od kolébky po bránu	17,618 kg CO₂e / 1 metr
Délka	6000 ft
Délka	6000 mm
Děrování bočnice	Ano
Materiál	Nerez ocel, materiál 1.4307
Nerezová ocel, mořená	Ano
Povrch	Holé, dodatečně ošetřeno
Provedení bočnice	plochý profil
Provedení příček	Profil děrovaný
Provedení pro velká rozpětí	Ne

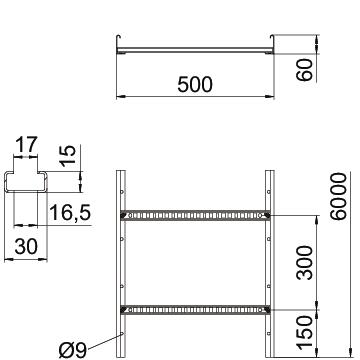

Rozměr	60x500x6000
Rozměr B	500 mm
Šířka	500 mm

Šířka výřezu, příčka	16,50
tloušťka bočnice	1,5 mm
Upevnění příčky	Svařeno
Užitečný průřez	200 cm²
Užitečný průřez	20000 mm²
Výška	60 mm
Vzdálenost podpěr 1,5 m	3,3 kN/m
Vzdálenost podpěr 2,0 m	2 kN/m
Vzdálenost podpěr 2,5 m	1,3 kN/m
Vzdálenost podpěr 3,0 m	1 kN/m
Vzdálenost podpěr 3,5 m	0,78 kN/m
Vzdálenost podpěr 4,0 m	0,4 kN/m
Vzdálenost příček	300 mm
Zachování funkčnosti	Ne

Technické údaje

Zatěžovací diagram kabelového žebříku typu LCIS 60

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	tloušťka bočnice	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
LCIS 620 6 A2	6000 mm	200 mm	1,5 mm	Ne	6207252	m	6 m
LCIS 630 6 A2	6000 mm	300 mm	1,5 mm	Ne	6207254	m	6 m
LCIS 640 6 A2	6000 mm	400 mm	1,5 mm	Ne	6207256	m	6 m
LCIS 650 6 A2	6000 mm	500 mm	1,5 mm	Ne	6207258	m	6 m
LCIS 660 6 A2	6000 mm	600 mm	1,5 mm	Ne	6207260	m	6 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná spojka A2	LVG 60 A2	6208846	Kus	10 Kus

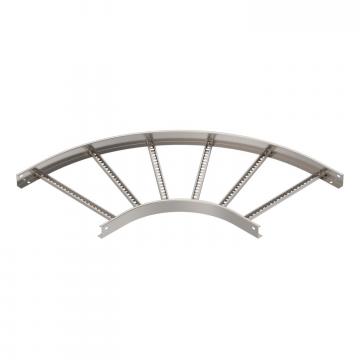

90° oblouk 60 A2	LB 90 650 R3 A2	6225088	Kus	1 Kus
Přepážka 45 A2	TSG 45 A2	6062025	m	3 m

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Ochranný kryt 60	SKH 60 OR	6222537	Pár	40 Pár
Víko s otočnou západkou, A2	DRL 500 A2	6052959	m	3 m
Svorka pro upevnění přepážky A2	KS KL A2	6062284	Kus	30 Kus
