Kabelový žebřík LCIS 60, 6 m C30 FT 6000 | 300 | 1,5 | Ne

Kabelový žebřík LCIS 60, 6 m C30 FT

Obj. č. 6209645 | EAN 4012196431793

Obj. č. / Typ

Délka	6000 mm

Šířka

tloušťka bočnice	1,5 mm

Zachování funkčnosti	Ne

Popis výrobku

Popis výrobku

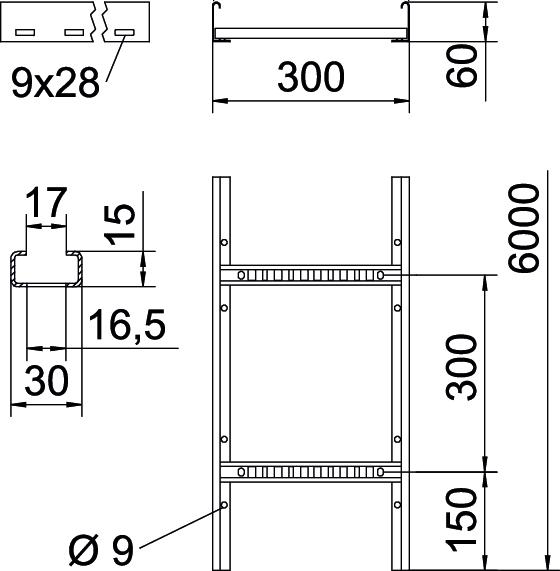

Kabelový žebřík s výškou bočnice 60 mm s přivařenými, nahoru otevřenými profilovými příčkami C30. Profilovaná bočnice pro zpevnění a ochranu kabelů. Upevnění na výložník se provádí svorkami typu LKS 40. Rozměr výřezu příčky je 16,5 mm, vhodná třmenová příchytka je typ 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Technické údaje

Barva	modrobílá
CO₂ stopa (GWP) od kolébky po bránu	6,811 kg CO₂e / 1 metr
Délka	6000 ft
Délka	6000 mm
Děrování bočnice	Ano
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení bočnice	plochý profil
Provedení příček	Profil děrovaný
Provedení pro velká rozpětí	Ne
Rozměr	60x300x6000
Rozměr B	300 mm
Šířka	300 mm

Šířka výřezu, příčka	16,50
tloušťka bočnice	1,5 mm
Upevnění příčky	Svařeno
Užitečný průřez	12000 mm²
Užitečný průřez	120 cm²
Výška	60 mm
Vzdálenost podpěr 1,5 m	3,3 kN/m
Vzdálenost podpěr 2,0 m	2 kN/m
Vzdálenost podpěr 2,5 m	1,3 kN/m
Vzdálenost podpěr 3,0 m	1 kN/m
Vzdálenost podpěr 3,5 m	0,78 kN/m
Vzdálenost podpěr 4,0 m	0,4 kN/m
Vzdálenost příček	300 mm
Zachování funkčnosti	Ne

Technické údaje

Zatěžovací diagram kabelového žebříku typu LCIS 60

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	tloušťka bočnice	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
LCIS 620 6 FT	6000 mm	200 mm	1,5 mm	Ne	6209643	m	6 m
LCIS 630 6 FT	6000 mm	300 mm	1,5 mm	Ne	6209645	m	6 m
LCIS 640 6 FT	6000 mm	400 mm	1,5 mm	Ne	6209647	m	6 m
LCIS 650 6 FT	6000 mm	500 mm	1,5 mm	Ne	6209649	m	6 m
LCIS 660 6 FT	6000 mm	600 mm	1,5 mm	Ne	6209651	m	6 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná spojka FT	LVG 60 FT	6208843	Kus	10 Kus

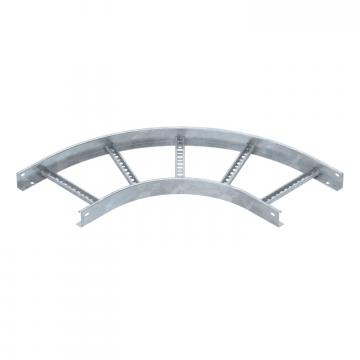

90° oblouk 60 FT	LB 90 630 R3 FT	6225064	Kus	1 Kus
Multifunkční spojka FT	LMFV 630 FT	6225732	Kus	1 Kus
Víko s otočnou západkou, FT	DRL 300 FT	6051383	m	3 m
Přepážka 45 DD	TSG 45 DD	6062321	m	3 m
Odbočný plech FT	LAB 30 FT	6220444	Kus	1 Kus
