Kabelový žebřík LG 110, 3 m VS FT
Obj. č. 6216429 | EAN 4012195065258
- Popis výrobku
-

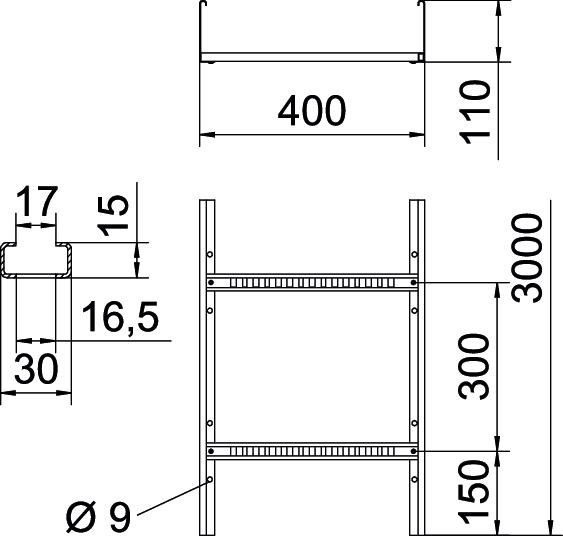

Popis výrobkuKabelový žebřík s výškou bočnice 110 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno CO₂ stopa (GWP) od kolébky po bránu 10,2097 kg CO₂e / 1 metr Délka 3000 mm Děrování bočnice Ano Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení bočnice plochý profil Provedení příček Profil děrovaný Provedení pro velká rozpětí Ne Rozměr 110x400x3000 Rozměr 110x400x3000 Rozměr B 400 mm Šířka 400 mm Šířka výřezu, příčka 16,50 tloušťka bočnice 1,5 mm Upevnění příčky Slepé nýtování Užitečný průřez 37800 mm² Užitečný průřez 378 cm² Výška 110 mm Vzdálenost podpěr 2,0 m 3,1 kN/m Vzdálenost podpěr 2,5 m 2 kN/m Vzdálenost podpěr 3,0 m 1,4 kN/m Vzdálenost podpěr 3,5 m 0,9 kN/m Vzdálenost podpěr 4,0 m 0,65 kN/m Vzdálenost podpěr 4,5 m 0,5 kN/m Vzdálenost podpěr 5,0 m 0,5 kN/m Vzdálenost příček 300 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram kabelového žebříku typu LG 110 VS
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná spojka FT
LVG 110 FT 6216548 10 Kus
Multifunkční spojka FT
LMFV 1140 FT 6225774 1 Kus
Víko s otočnou západkou, FT
DRL 400 FT 6051413 3 m
Přepážka 85 DD
TSG 85 DD 6062331 3 m
Odbočný plech FT
LAB 40 FT 6220452 1 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Ochranný kryt
SKH 110 OR 6222553 20 Pár
Svorka pro upevnění přepážky A2
KS KL A2 6062284 30 Kus - Ke stažení
-
Datový list LG 114 VS 3 FT / 6216429 , 0.30MB , pdfEU prohlášení o shodě LG 114 VS 3 FT / 6216429 , 0.13MB , pdfEnvironmentální prohlášení o produktu (EPD) LG 114 VS 3 FT / 6216429 , 1.48MB , pdfUK - Prohlášení shody LG 114 VS 3 FT / 6216429 , 0.09MB , pdfREACH Prohlášení o shodě LG 114 VS 3 FT / 6216429 , 0.12MB , pdfRoHS Prohlášení o shodě LG 114 VS 3 FT / 6216429 , 0.12MB , pdfNávod k montáži Cable ladder systems , 6.51MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
