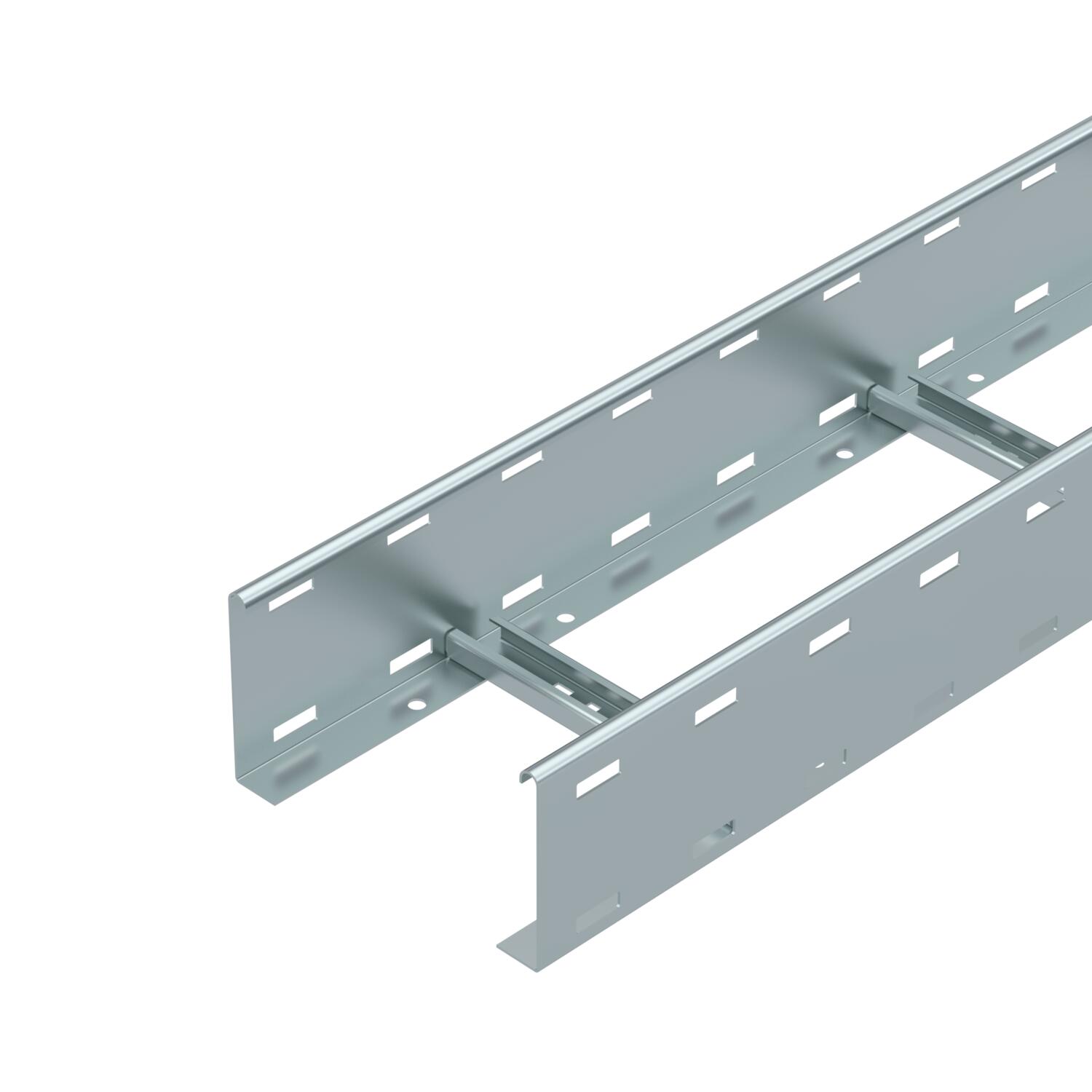

Kabelový žebřík LG 110, 6 m VS FS
Obj. č. 6216442 | EAN 4012195065289
- Popis výrobku
-

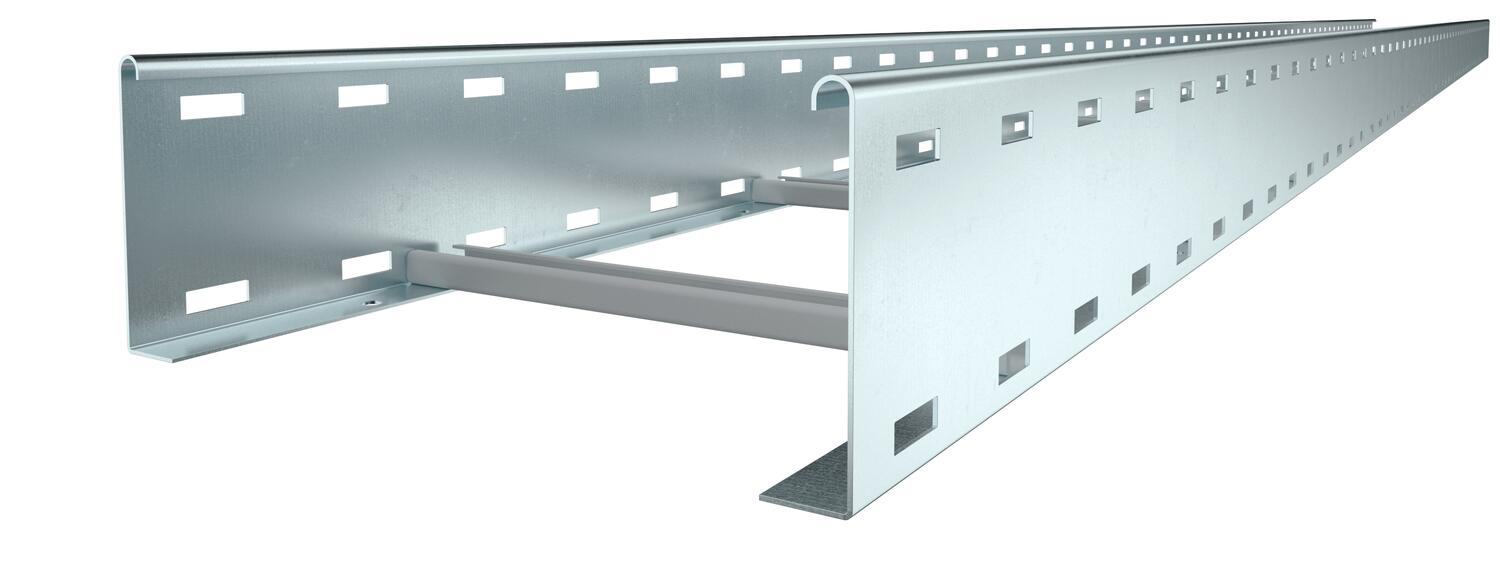

Popis výrobkuKabelový žebřík s výškou bočnice 110 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
-
- Technické údaje
-
Technické údaje

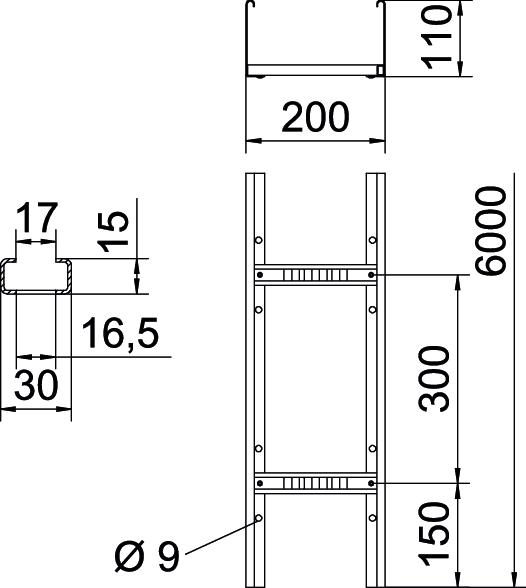

Barva pozinkováno CO₂ stopa (GWP) od kolébky po bránu 9,3134 kg CO₂e / 1 metr Délka 6000 mm Děrování bočnice Ano Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení bočnice plochý profil Provedení příček Profil děrovaný Provedení pro velká rozpětí Ne Rozměr 110x200x6000 Rozměr 110x200x6000 Rozměr B 200 mm Šířka 200 mm Šířka výřezu, příčka 16,50 tloušťka bočnice 1,5 mm Upevnění příčky Slepé nýtování Užitečný průřez 188 cm² Užitečný průřez 18800 mm² Výška 110 mm Vzdálenost podpěr 2,0 m 3,1 kN/m Vzdálenost podpěr 2,5 m 2 kN/m Vzdálenost podpěr 3,0 m 1,4 kN/m Vzdálenost podpěr 3,5 m 0,9 kN/m Vzdálenost podpěr 4,0 m 0,65 kN/m Vzdálenost podpěr 4,5 m 0,5 kN/m Vzdálenost podpěr 5,0 m 0,5 kN/m Vzdálenost příček 300 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram kabelového žebříku typu LG 110 VS
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

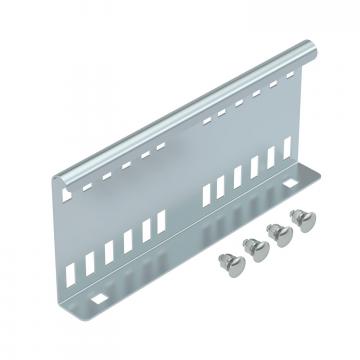

Podélné spojky FS
LVG 110 FS 6216545 10 Kus
Multifunkční spojka FS
LMFV 1120 FS 6225750 1 Kus
Víko s otočnou západkou, FS
DRL 200 FS 6052207 3 m
Přepážka 85 FS
TSG 85 FS 6062114 3 m Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Ochranný kryt
SKH 110 OR 6222553 20 Pár
Svorka pro upevnění přepážky A2
KS KL A2 6062284 30 Kus - Ke stažení
-
Datový list LG 112 VS 6 FS / 6216442 , 0.29MB , pdfEU prohlášení o shodě LG 112 VS 6 FS / 6216442 , 0.13MB , pdfEnvironmentální prohlášení o produktu (EPD) LG 112 VS 6 FS / 6216442 , 1.48MB , pdfUK - Prohlášení shody LG 112 VS 6 FS / 6216442 , 0.09MB , pdfREACH Prohlášení o shodě LG 112 VS 6 FS / 6216442 , 0.12MB , pdfRoHS Prohlášení o shodě LG 112 VS 6 FS / 6216442 , 0.12MB , pdfNávod k montáži Cable ladder systems , 6.51MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
