Kabelový žebřík LG 110, 6 m VS FT
Obj. č. 6216477 | EAN 4012195065432
- Popis výrobku
-

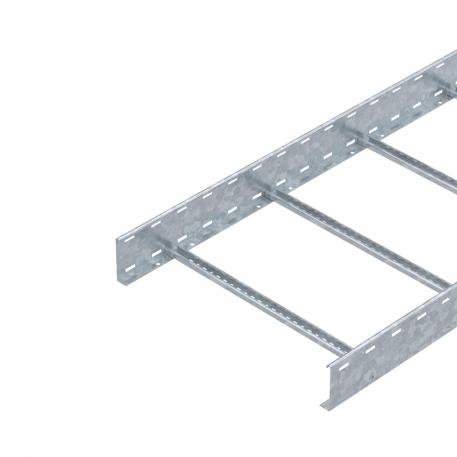

Popis výrobkuKabelový žebřík s výškou bočnice 110 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
-
- Technické údaje
-
Technické údaje

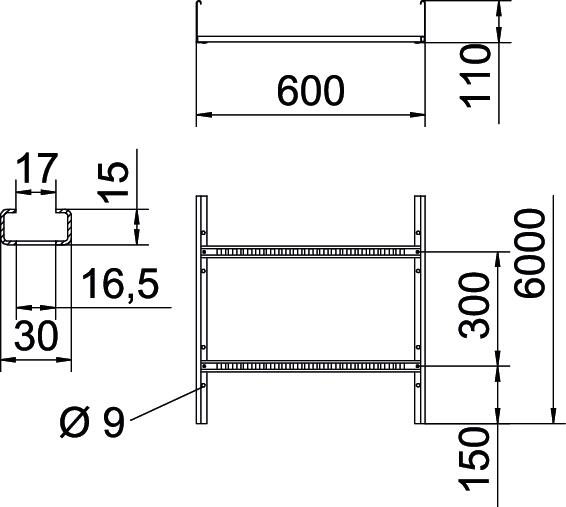

Barva pozinkováno CO₂ stopa (GWP) od kolébky po bránu 11,2611 kg CO₂e / 1 metr Délka 6000 mm Děrování bočnice Ano Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení bočnice plochý profil Provedení příček Profil děrovaný Provedení pro velká rozpětí Ne Rozměr 110x600x6000 Rozměr 110x600x6000 Rozměr B 600 mm Šířka 600 mm Šířka výřezu, příčka 16,50 tloušťka bočnice 1,5 mm Upevnění příčky Slepé nýtování Užitečný průřez 56800 mm² Užitečný průřez 568 cm² Výška 110 mm Vzdálenost podpěr 2,0 m 3,1 kN/m Vzdálenost podpěr 2,5 m 2 kN/m Vzdálenost podpěr 3,0 m 1,4 kN/m Vzdálenost podpěr 3,5 m 0,9 kN/m Vzdálenost podpěr 4,0 m 0,65 kN/m Vzdálenost podpěr 4,5 m 0,5 kN/m Vzdálenost podpěr 5,0 m 0,5 kN/m Vzdálenost příček 300 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram kabelového žebříku typu LG 110 VS
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná spojka FT
LVG 110 FT 6216548 10 Kus
Multifunkční spojka FT
LMFV 1160 FT 6225780 1 Kus
Víko s otočnou západkou, FT
DRL 600 FT 6051472 3 m
Přepážka 85 DD
TSG 85 DD 6062331 3 m
Odbočný plech FT
LAB 60 FT 6220479 1 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Ochranný kryt
SKH 110 OR 6222553 20 Pár
Svorka pro upevnění přepážky A2
KS KL A2 6062284 30 Kus - Ke stažení
-
Datový list LG 116 VS 6 FT / 6216477 , 0.29MB , pdfEU prohlášení o shodě LG 116 VS 6 FT / 6216477 , 0.13MB , pdfEnvironmentální prohlášení o produktu (EPD) LG 116 VS 6 FT / 6216477 , 1.48MB , pdfUK - Prohlášení shody LG 116 VS 6 FT / 6216477 , 0.09MB , pdfREACH Prohlášení o shodě LG 116 VS 6 FT / 6216477 , 0.12MB , pdfRoHS Prohlášení o shodě LG 116 VS 6 FT / 6216477 , 0.12MB , pdfNávod k montáži Cable ladder systems , 6.51MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
