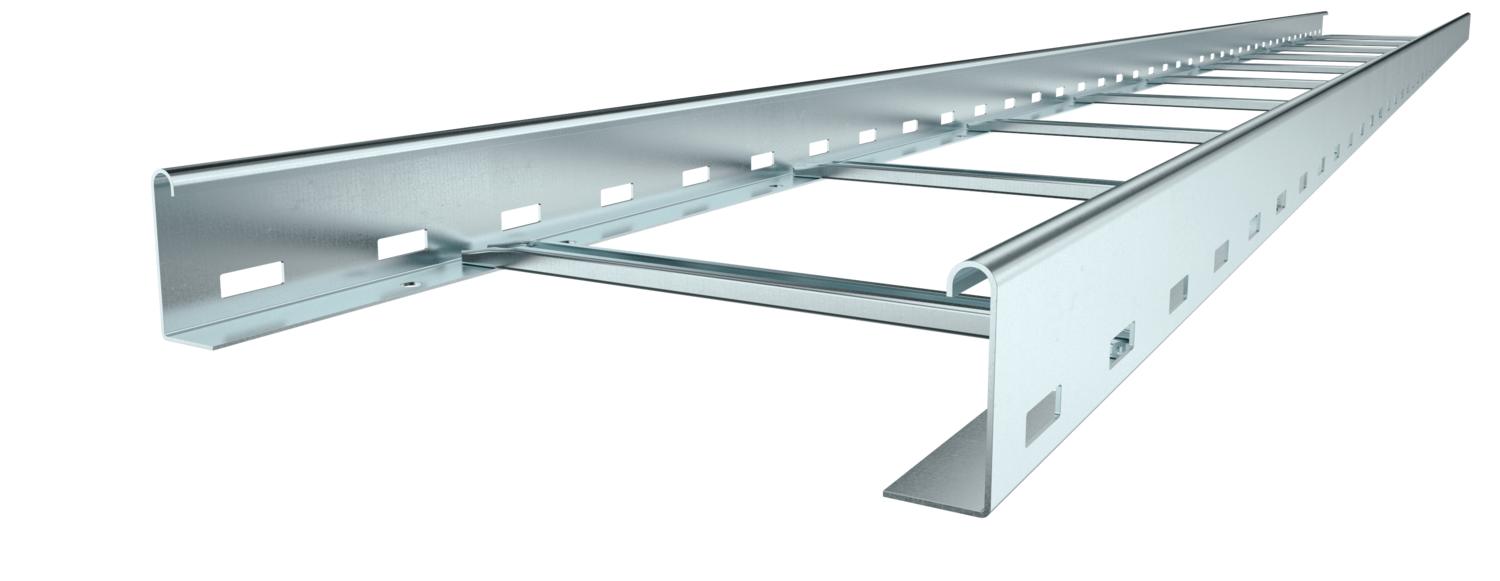

Kabelový žebřík LG 60, 3 m NS FS
Obj. č. 6208506 | EAN 4012195063957
- Popis výrobku
-
Popis výrobkuKabelový žebřík s výškou bočnice 60 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno CO₂ stopa (GWP) od kolébky po bránu 6,1001 kg CO₂e / 1 metr Délka 3000 mm Děrování bočnice Ano Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení bočnice plochý profil Provedení příček Profil děrovaný Provedení pro velká rozpětí Ne Rozměr 60x200x3000 Rozměr 60x200x3000 Šířka 200 mm tloušťka bočnice 1,5 mm Upevnění příčky Slepé nýtování Užitečný průřez 9800 mm² Užitečný průřez 98 cm² Výška 60 mm Vzdálenost podpěr 1,5 m 3,1 kN/m Vzdálenost podpěr 2,0 m 2 kN/m Vzdálenost podpěr 2,5 m 1,5 kN/m Vzdálenost podpěr 3,0 m 1 kN/m Vzdálenost podpěr 3,5 m 0,6 kN/m Vzdálenost podpěr 4,0 m 0,4 kN/m Vzdálenost příček 300 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram kabelového žebříku typu LG 60 NS
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko s otočnou západkou, FS
DRL 200 FS 6052207 3 m Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 45 FS
TSG 45 FS 6062033 3 m
Svorka pro upevnění přepážky A2
KS KL A2 6062284 30 Kus
Podélné spojky FS
LVG 60 FS 6208840 10 Kus
Ochranný kryt 60
SKH 60 OR 6222537 40 Pár

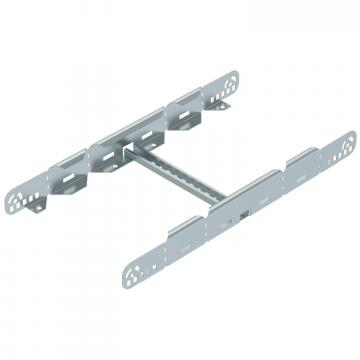

Multifunkční spojka FS
LMFV 630 FS 6225712 1 Kus - Ke stažení
-
