Kabelový žebřík LG 60, 3 m VS FS 3000 | 300 | 1,5 | Ano | Ocel | pásově zinkováno

Kabelový žebřík LG 60, 3 m VS FS

Obj. č. 6208541 | EAN 4012195064053

Obj. č. / Typ

Délka	3000 mm

Šířka

tloušťka bočnice	1,5 mm

Zachování funkčnosti

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

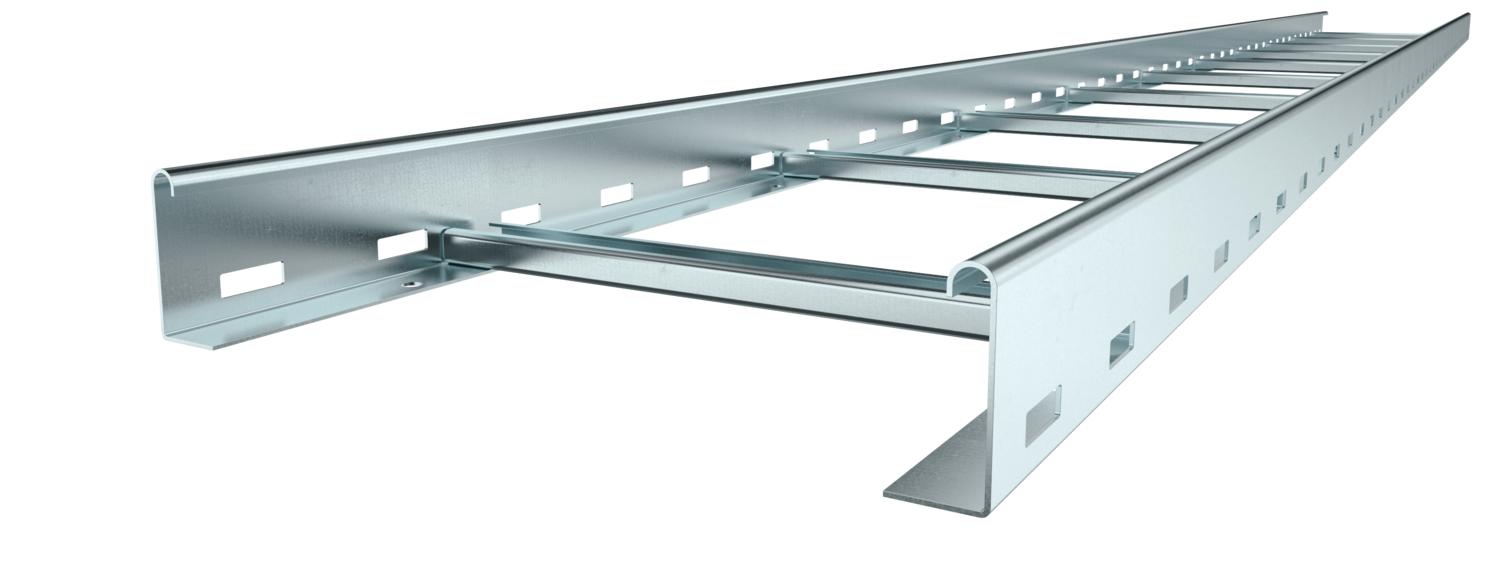

Kabelový žebřík s výškou bočnice 60 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
Jiné šířky jsou k dispozici na dotaz.

Technické údaje

Technické údaje

Barva	modrobílá
CO₂ stopa (GWP) od kolébky po bránu	7,171 kg CO₂e / 1 metr
Délka	3000 ft
Délka	3000 mm
Děrování bočnice	Ano
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Požární ochrana	Zachování funkčnosti, normová nosná konstrukce
Provedení bočnice	plochý profil
Provedení příček	Profil děrovaný
Provedení pro velká rozpětí	Ne

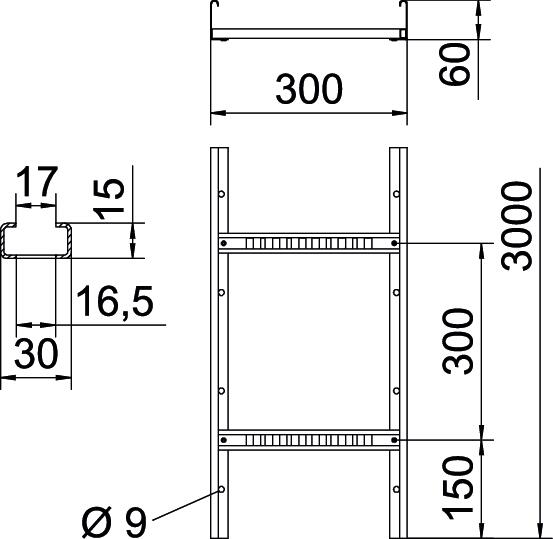

Rozměr	60x300x3000
Rozměr	60x300x3000
Rozměr B	300 mm

Šířka	300 mm
Šířka výřezu, příčka	16,50
tloušťka bočnice	1,5 mm
Upevnění příčky	Slepé nýtování
Užitečný průřez	14800 mm²
Užitečný průřez	148 cm²
Výška	60 mm
Vzdálenost podpěr 1,5 m	3,1 kN/m
Vzdálenost podpěr 2,0 m	2,25 kN/m
Vzdálenost podpěr 2,5 m	1,5 kN/m
Vzdálenost podpěr 3,0 m	1,1 kN/m
Vzdálenost podpěr 3,5 m	0,75 kN/m
Vzdálenost podpěr 4,0 m	0,45 kN/m
Vzdálenost příček	300 mm
Zachování funkčnosti	Ano

Technické údaje

Zatěžovací diagram kabelového žebříku typu LG 60 VS

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	tloušťka bočnice	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
LG 620 VS 3 FS	3000 mm	200 mm	1,5 mm	Ano	Ocel	pásově zinkováno	6208538	m	3 m
LG 630 VS 3 FS	3000 mm	300 mm	1,5 mm	Ano	Ocel	pásově zinkováno	6208541	m	3 m
LG 640 VS 3 FS	3000 mm	400 mm	1,5 mm	Ano	Ocel	pásově zinkováno	6208544	m	3 m
LG 650 VS 3 FS	3000 mm	500 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6208547	m	3 m
LG 660 VS 3 FS	3000 mm	600 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6208550	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Víko s otočnou západkou, FS	DRL 300 FS	6052304	m	3 m

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Přepážka 45 FS	TSG 45 FS	6062033	m	3 m
Svorka pro upevnění přepážky A2	KS KL A2	6062284	Kus	30 Kus
Podélné spojky FS	LVG 60 FS	6208840	Kus	10 Kus
Ochranný kryt 60	SKH 60 OR	6222537	Pár	40 Pár
Multifunkční spojka FS	LMFV 630 FS	6225712	Kus	1 Kus
