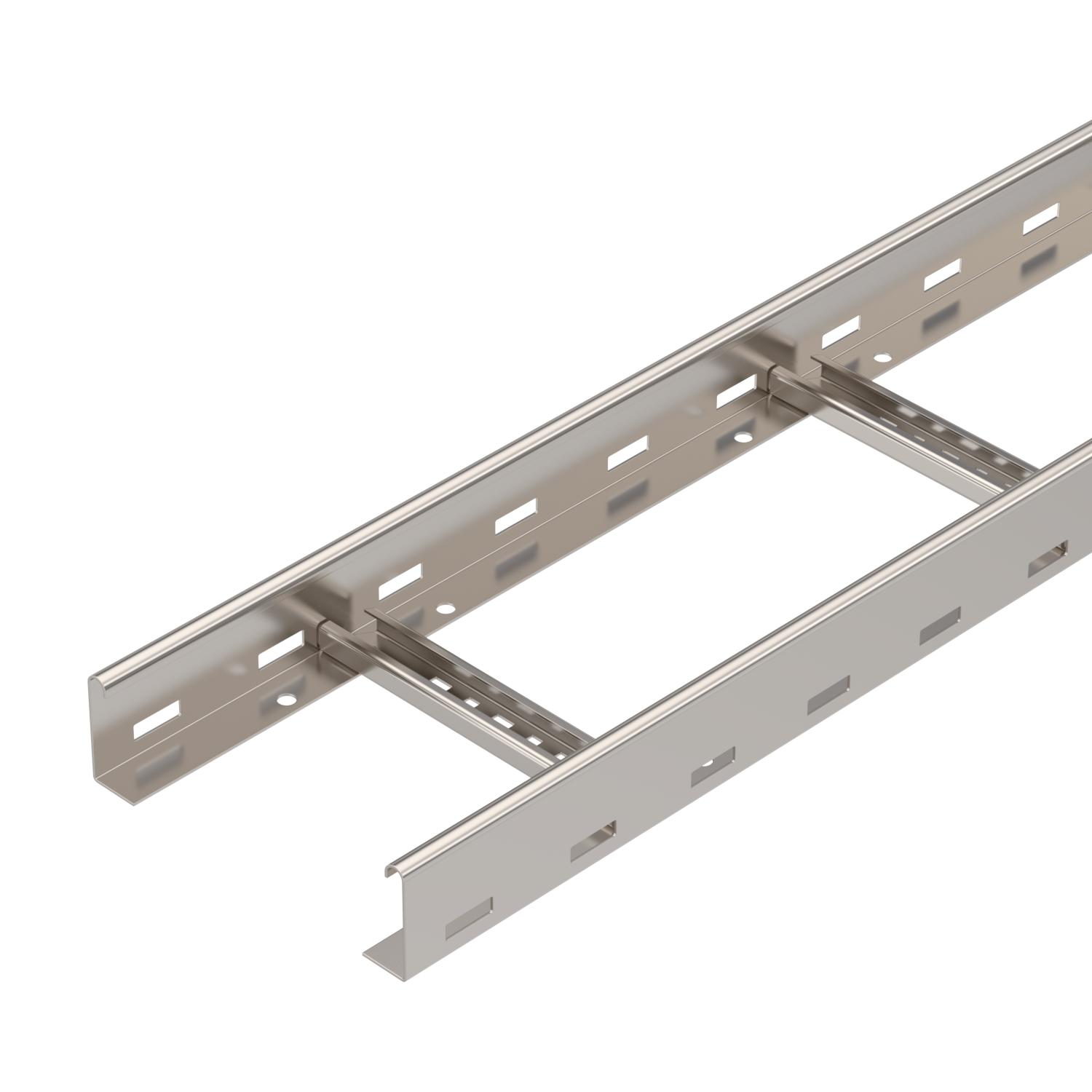

Kabelový žebřík LG 60, 6 m VS A2
Obj. č. 6208700 | EAN 4012195064411
- Popis výrobku
-
Popis výrobkuKabelový žebřík s výškou bočnice 60 mm a s přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
-
- Technické údaje
-
Technické údaje

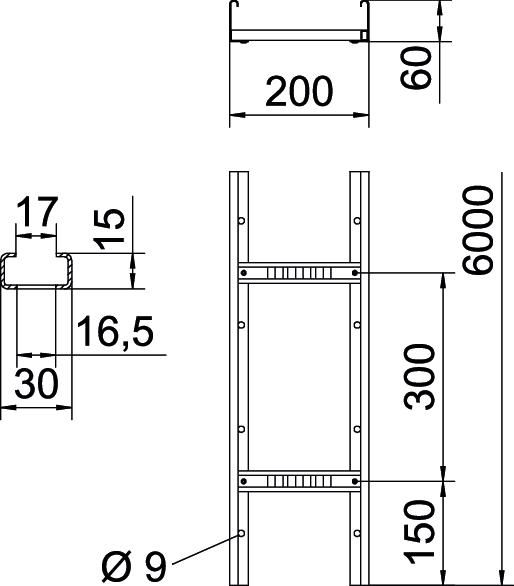

Barva ocelová CO₂ stopa (GWP) od kolébky po bránu 13,9982 kg CO₂e / 1 metr Délka 6000 mm Děrování bočnice Ano Materiál Nerez ocel, materiál 1.4307 Nerezová ocel, mořená Ne Povrch Holé, dodatečně ošetřeno Provedení bočnice plochý profil Provedení příček Profil děrovaný Provedení pro velká rozpětí Ne Rozměr 60x200x6000 Rozměr 60x200x6000 Rozměr B 200 mm Šířka 200 mm Šířka výřezu, příčka 16,50 tloušťka bočnice 1,5 mm Upevnění příčky Slepé nýtování Užitečný průřez 9800 mm² Užitečný průřez 98 cm² Výška 60 mm Vzdálenost podpěr 1,5 m 3,1 kN/m Vzdálenost podpěr 2,0 m 2,25 kN/m Vzdálenost podpěr 2,5 m 1,5 kN/m Vzdálenost podpěr 3,0 m 1,1 kN/m Vzdálenost podpěr 3,5 m 0,75 kN/m Vzdálenost podpěr 4,0 m 0,45 kN/m Vzdálenost příček 300 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram kabelového žebříku typu LG 60 VS
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko s otočnou západkou, A2
DRL 200 A2 6052894 3 m
Ochranný kryt 60
SKH 60 OR 6222537 40 Pár Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 45 A2
TSG 45 A2 6062025 3 m
Svorka pro upevnění přepážky A2
KS KL A2 6062284 30 Kus
Podélná spojka A2
LVG 60 A2 6208846 10 Kus

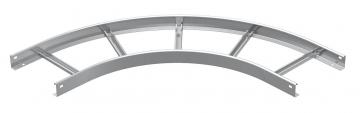

90° oblouk VS 60 A2
LBI 90 620 VS A2 7160046 1 Kus
Odbočný plech A2
LAB 20 A2 7164017 1 Kus - Ke stažení
-
