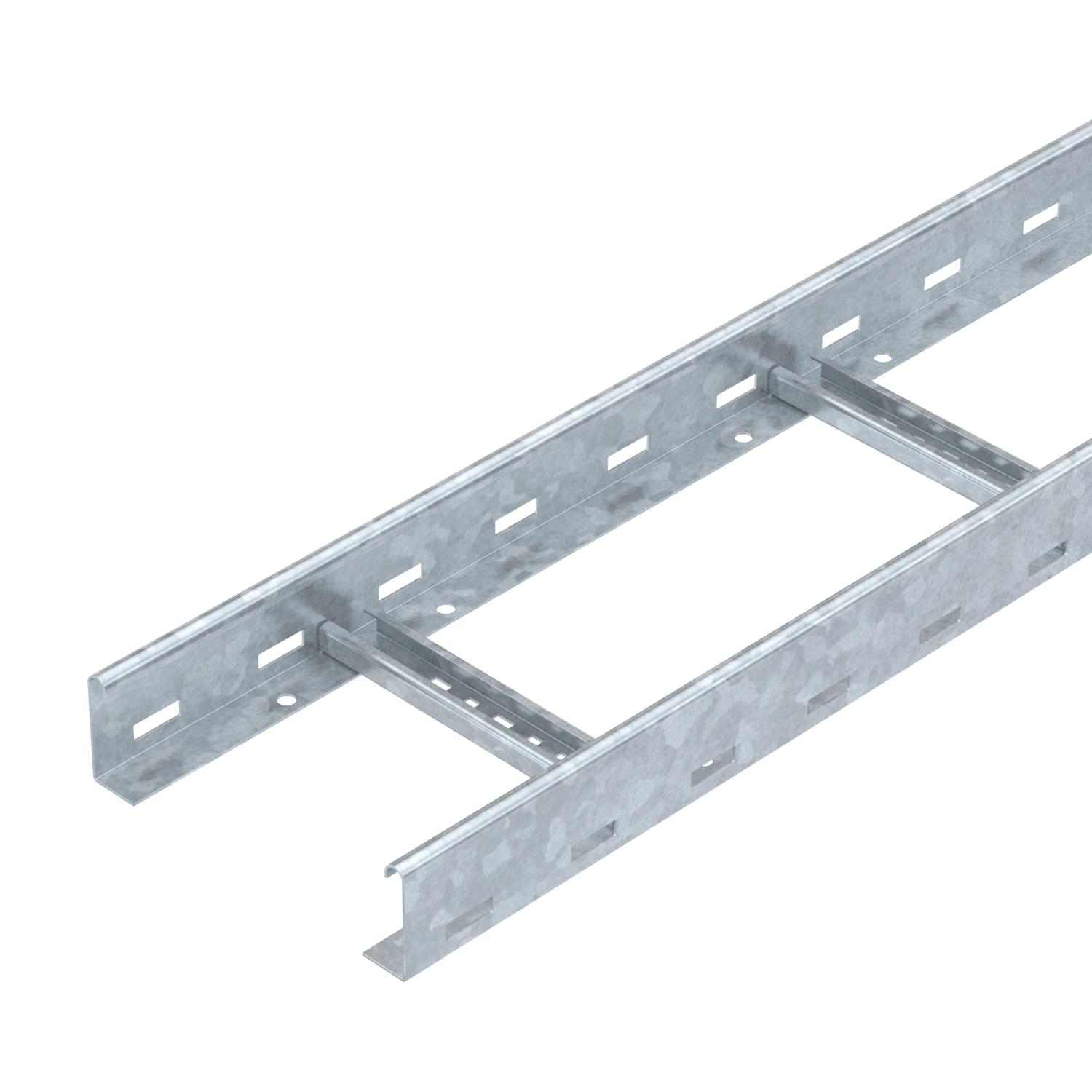

Kabelový žebřík LG 60, 6 m VS FT
Obj. č. 6208650 | EAN 4012195064329
- Popis výrobku
-
Popis výrobkuKabelový žebřík s výškou bočnice60 mm se přinýtovaným nahoru otevřeným profilem C příčky.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno CO₂ stopa (GWP) od kolébky po bránu 6,3294 kg CO₂e / 1 metr Délka 6000 mm Děrování bočnice Ano Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Požární ochrana Zachování funkčnosti, normová nosná konstrukce Provedení bočnice plochý profil Provedení příček Profil děrovaný Provedení pro velká rozpětí Ne Rozměr 60x200x6000 Rozměr 60x200x6000 Rozměr B 200 mm Šířka 200 mm Šířka výřezu, příčka 16,50 tloušťka bočnice 1,5 mm Upevnění příčky Slepé nýtování Užitečný průřez 98 cm² Užitečný průřez 9800 mm² Výška 60 mm Vzdálenost podpěr 1,5 m 3,1 kN/m Vzdálenost podpěr 2,0 m 2,25 kN/m Vzdálenost podpěr 2,5 m 1,5 kN/m Vzdálenost podpěr 3,0 m 1,1 kN/m Vzdálenost podpěr 3,5 m 0,75 kN/m Vzdálenost podpěr 4,0 m 0,45 kN/m Vzdálenost příček 300 mm Zachování funkčnosti Ano Technické údaje
Zatěžovací diagram kabelového žebříku typu LG 60 VS
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko s otočnou západkou, FT
DRL 200 FT 6051367 3 m Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Svorka pro upevnění přepážky A2
KS KL A2 6062284 30 Kus
Přepážka 45 DD
TSG 45 DD 6062321 3 m
Podélná spojka FT
LVG 60 FT 6208843 10 Kus
Odbočný plech FT
LAB 20 FT 6220436 1 Kus
Ochranný kryt 60
SKH 60 OR 6222537 40 Pár
Multifunkční spojka FT
LMFV 620 FT 6225730 1 Kus - Ke stažení
-
Datový list LG 620 VS 6 FT / 6208650 , 0.32MB , pdfEU prohlášení o shodě LG 620 VS 6 FT / 6208650 , 0.13MB , pdfEnvironmentální prohlášení o produktu (EPD) LG 620 VS 6 FT / 6208650 , 1.48MB , pdfUK - Prohlášení shody LG 620 VS 6 FT / 6208650 , 0.09MB , pdfREACH Prohlášení o shodě LG 620 VS 6 FT / 6208650 , 0.12MB , pdfRoHS Prohlášení o shodě LG 620 VS 6 FT / 6208650 , 0.12MB , pdfOdborné znalecké stanovisko Maintenance of electrical function of the strain relief ZSE90 for vertical cable routing , 2.42MB , pdfOdborné znalecké stanovisko Surveyor's report on the maintenance of electrical function: rising sections on solid walls , 1.77MB , pdfOdborné znalecké stanovisko Maintenance of electrical function of the strain relief ZSE90 for vertical cable routing , 1.08MB , pdfNávod k montáži Cable ladder systems , 6.51MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
