Kabelový žebřík pro velká rozpětí WKL 200 FT 6000 | 600 | 2,5 | Ne
morepic-1 morepic-2 video-1 video-2

Kabelový žebřík pro velká rozpětí WKL 200 FT

Obj. č. 6232110 | EAN 4012196614882

6000 mm
2,5 mm
Ne
Popis výrobku
Popis výrobku
Kabelový žebřík pro velká rozpětí s výškou bočnice 200 mm.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
  • Magnetický útlum stínění
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • UKCA declaration of conformity
  • Kabelový žebřík pro velká rozpětí, výška bočnice 200 mm
Technické údaje

Technické údaje

Barva modrobílá
CO₂ stopa (GWP) od kolébky po bránu 30,286 kg CO₂e / 1 metr
Délka 6000 mm
Délka 6000 ft
Děrování bočnice Ano
Materiál Ocel
Nerezová ocel, mořená Ne
Povrch žárově zinkováno ponorem
Provedení příček Profil neděrovaný
Provedení pro velká rozpětí Ano
Rozměr 200x600x6000
Rozměr 200x600
Rozměr B 600 mm
Rozměr L 6000 mm
Šířka 600 mm
Šířka výřezu, příčka 17,00
tloušťka bočnice 2,5 mm
Užitečný průřez 106400 mm²
Užitečný průřez 1064 cm²
Výška 200 mm
Vzdálenost podpěr 10,0 m 1 kN/m
Vzdálenost podpěr 11,0 m 1 kN/m
Vzdálenost podpěr 12,0 m 1 kN/m
Vzdálenost podpěr 6,0 m 3 kN/m
Vzdálenost podpěr 7,0 m 2,5 kN/m
Vzdálenost podpěr 8,0 m 2 kN/m
Vzdálenost podpěr 9,0 m 1,4 kN/m
Zachování funkčnosti Ne

Technické údaje

Zatěžovací diagram kabelového žebříku pro velká rozpětí typu WKL 200

Zatěžovací diagram kabelového žebříku pro velká rozpětí typu WKL 200
  • Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
  • Rozpětí podpěr v mm Rozpětí podpěr v mm
  • Průhyb bočnice v mm při dovolených kN/m Průhyb bočnice v mm při dovolených kN/m
  • Schéma zatížení při zkušební metodě Schéma zatížení při zkušební metodě
  • Křivka zatížení s šířkou kabelového žlabu/žebříku v mm Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
  • Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
Všechny typy

Všechny typy

Typ Délka Šířka tloušťka bočnice Zachování funkčnosti Obj. č. Množství Nejm. prod. jedn.
WKL 2020 FT 6000 mm 200 mm 2,5 mm Ne 6232102
6 m
WKL 2030 FT 6000 mm 300 mm 2,5 mm Ne 6232104
6 m
WKL 2040 FT 6000 mm 400 mm 2,5 mm Ne 6232106
6 m
WKL 2050 FT 6000 mm 500 mm 2,5 mm Ne 6232108
6 m
WKL 2060 FT 6000 mm 600 mm 2,5 mm Ne 6232110
6 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélné spojky Podélné spojky WRV 200 FT 6232507
4 Kus

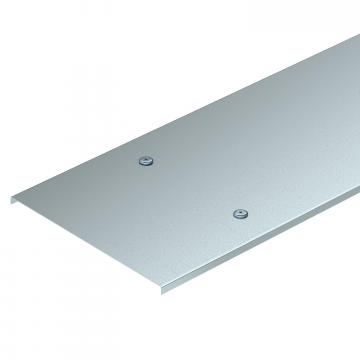

Víko s otočnou západkou, DD Víko s otočnou západkou, DD WKLD 2060 DD 6232410
3 m
Přepážka 135 DD Přepážka 135 DD TSG 135 DD 6062338
3 m
Odbočný plech FT Odbočný plech FT LAB 60 FT 6220479
1 Kus

Montážní příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Svorka pro upevnění přepážky A2 Svorka pro upevnění přepážky A2 KS KL A2 6062284
30 Kus
