Kabelový žebřík pro velká rozpětí WKLG 110 A2 6000 | 500 | 2 | Ne

Kabelový žebřík pro velká rozpětí WKLG 110 A2

Obj. č. 6311214 | EAN 4012195037316

Obj. č. / Typ

Délka	6000 mm

Šířka

tloušťka bočnice	2 mm

Zachování funkčnosti	Ne

Popis výrobku

Popis výrobku

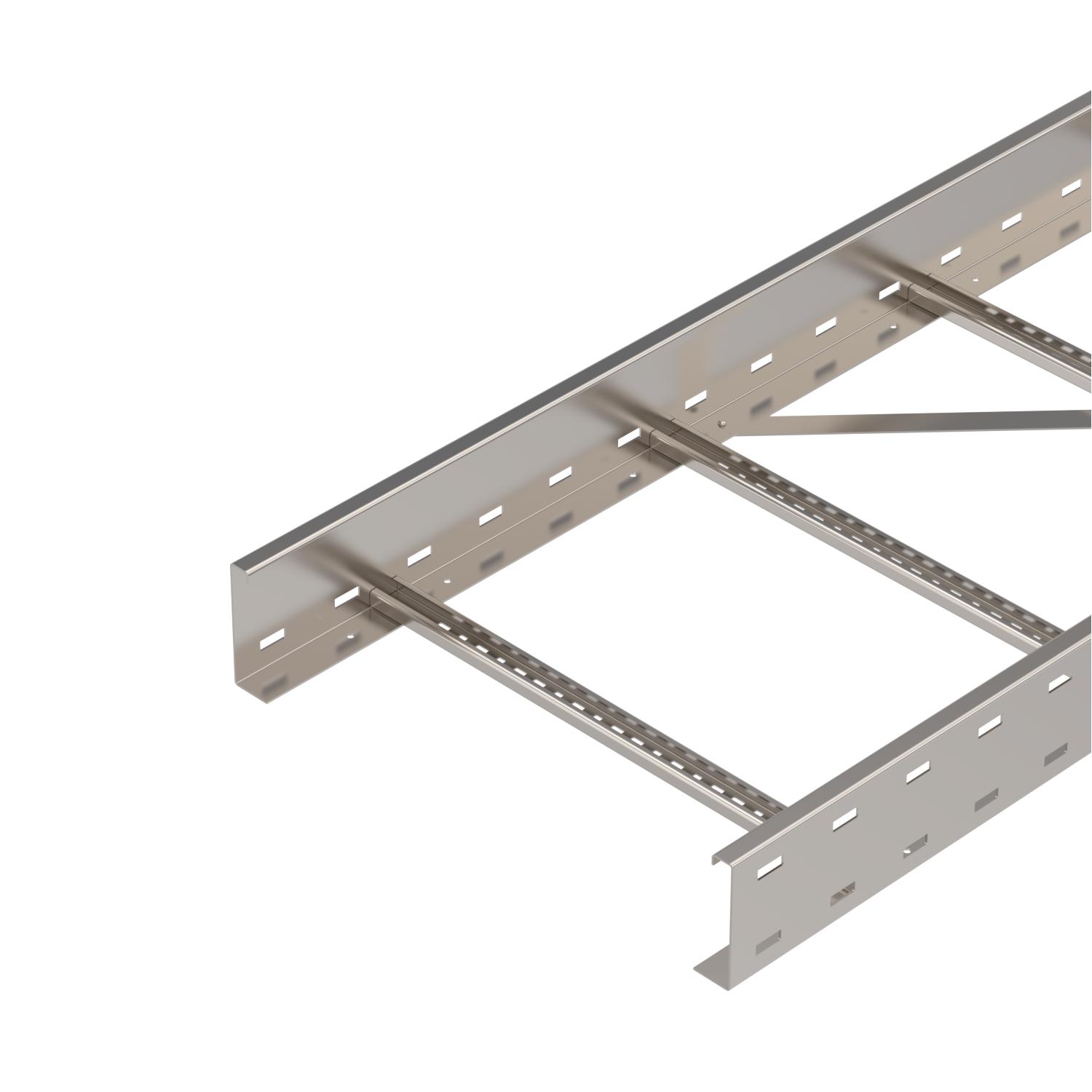

Kabelový žebřík pro velká rozpětí s děrovanou bočnicí o výšce 110 mm. Upevnění kabelů a vedení pomocí třmenové příchytky typu 2056.

Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Technické údaje

Barva	ocelová
CO₂ stopa (GWP) od kolébky po bránu	32,95 kg CO₂e / 1 metr
Délka	6000 ft
Délka	6000 mm
Děrování bočnice	Ano
Materiál	Nerez ocel, materiál 1.4307
Nerezová ocel, mořená	Ne
Povrch	Holé, dodatečně ošetřeno
Provedení bočnice	Profil (otevřený)
Provedení příček	Profil neděrovaný
Provedení pro velká rozpětí	Ano

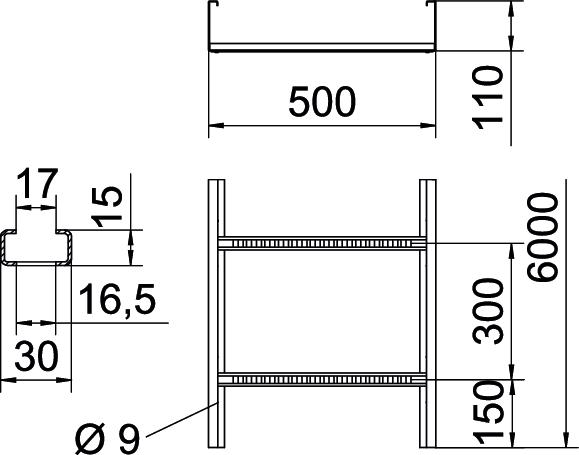

Rozměr	110x500
Rozměr	110x500x6000
Rozměr B	500 mm
Rozměr L	6000 mm

Šířka	500 mm
Šířka výřezu, příčka	17,00
tloušťka bočnice	2 mm
Užitečný průřez	471 cm²
Užitečný průřez	47100 mm²
Výška	110 mm
Vzdálenost podpěr 3,0 m	2,3 kN/m
Vzdálenost podpěr 3,5 m	2,25 kN/m
Vzdálenost podpěr 4,0 m	2,1 kN/m
Vzdálenost podpěr 4,5 m	1,83 kN/m
Vzdálenost podpěr 5,0 m	1,5 kN/m
Vzdálenost podpěr 6,0 m	1 kN/m
Vzdálenost podpěr 7,0 m	0,7 kN/m
Zachování funkčnosti	Ne

Technické údaje

Zatěžovací diagram kabelového žebříku pro velká rozpětí typu WKLG 110

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	tloušťka bočnice	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
WKLG 1120 A2	6000 mm	200 mm	2 mm	Ne	6311202	m	6 m
WKLG 1130 A2	6000 mm	300 mm	2 mm	Ne	6311206	m	6 m
WKLG 1140 A2	6000 mm	400 mm	2 mm	Ne	6311210	m	6 m
WKLG 1150 A2	6000 mm	500 mm	2 mm	Ne	6311214	m	6 m
WKLG 1160 A2	6000 mm	600 mm	2 mm	Ne	6311218	m	6 m
