Kabelový žebřík pro velká rozpětí WKLG 110 FS 6000 | 400 | 2 | Ne

Kabelový žebřík pro velká rozpětí WKLG 110 FS

Obj. č. 6311016 | EAN 4012196883158

Obj. č. / Typ

Délka	6000 mm

Šířka

tloušťka bočnice	2 mm

Zachování funkčnosti	Ne

Popis výrobku

Popis výrobku

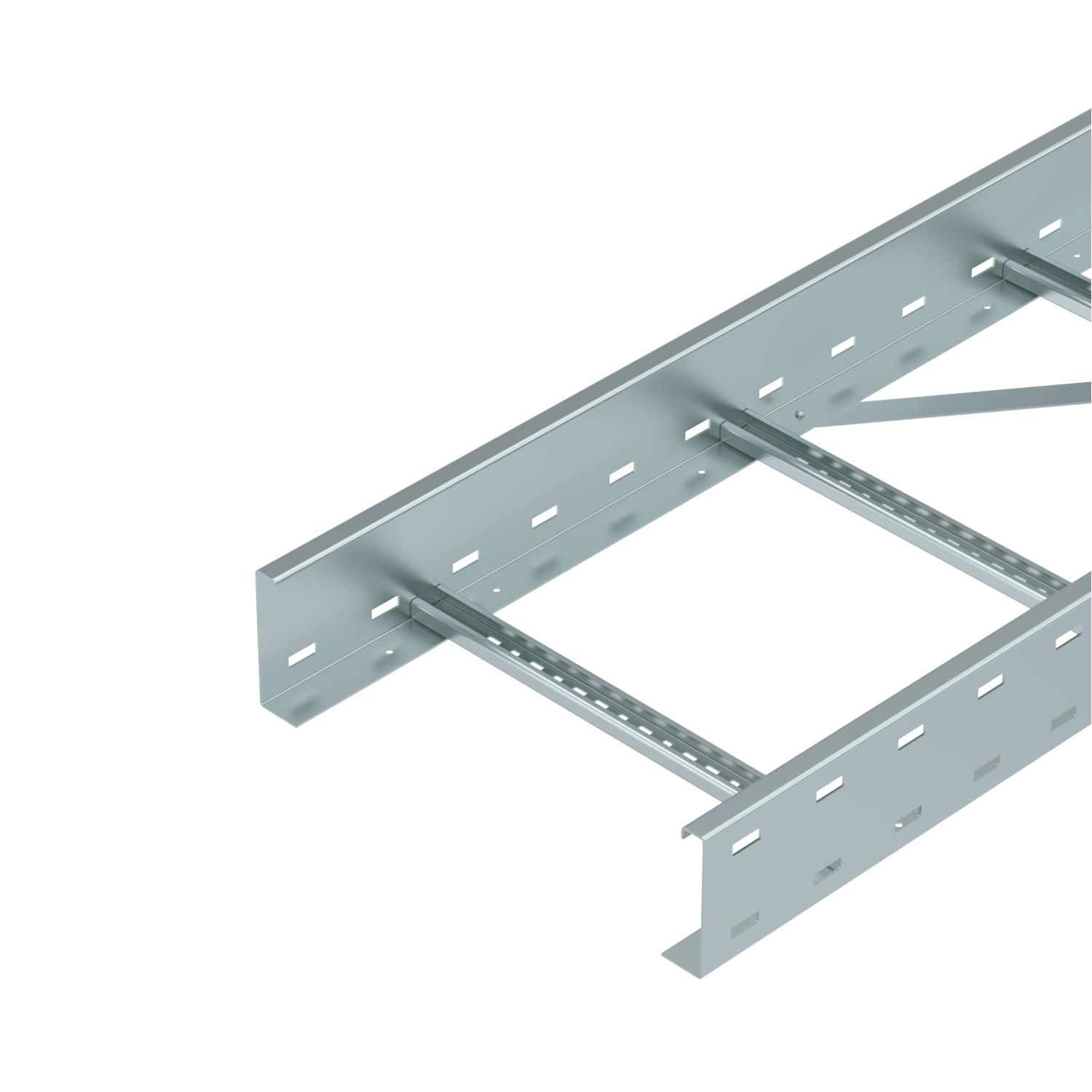

Kabelový žebřík pro velká rozpětí s děrovanou bočnicí o výšce 110 mm. Upevnění kabelů a vedení pomocí třmenové příchytky typu 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Technické údaje

Barva	modrobílá
CO₂ stopa (GWP) od kolébky po bránu	15,158 kg CO₂e / 1 metr
Délka	6000 ft
Délka	6000 mm
Děrování bočnice	Ano
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení bočnice	Profil (otevřený)
Provedení příček	Profil neděrovaný
Provedení pro velká rozpětí	Ano

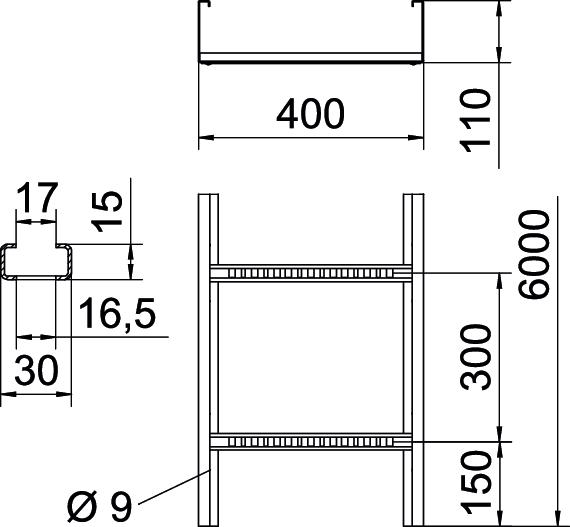

Rozměr	110x400x6000
Rozměr	110 x 400
Rozměr B	400 mm
Rozměr L	6000 mm

Šířka	400 mm
Šířka výřezu, příčka	17,00
tloušťka bočnice	2 mm
Užitečný průřez	37600 mm²
Užitečný průřez	376 cm²
Výška	110 mm
Vzdálenost podpěr 3,0 m	2,9 kN/m
Vzdálenost podpěr 3,5 m	2,48 kN/m
Vzdálenost podpěr 4,0 m	2,1 kN/m
Vzdálenost podpěr 4,5 m	1,78 kN/m
Vzdálenost podpěr 5,0 m	1,5 kN/m
Vzdálenost podpěr 6,0 m	1 kN/m
Vzdálenost podpěr 7,0 m	0,7 kN/m
Zachování funkčnosti	Ne

Technické údaje

Zatěžovací diagram kabelového žebříku pro velká rozpětí typu WKLG 110

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	tloušťka bočnice	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
WKLG 1120 FS	6000 mm	200 mm	2 mm	Ne	6311008	m	6 m
WKLG 1130 FS	6000 mm	300 mm	2 mm	Ne	6311012	m	6 m
WKLG 1140 FS	6000 mm	400 mm	2 mm	Ne	6311016	m	6 m
WKLG 1150 FS	6000 mm	500 mm	2 mm	Ne	6311020	m	6 m
WKLG 1160 FS	6000 mm	600 mm	2 mm	Ne	6311024	m	6 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélné spojky FS	WRVL 110 FS	6091164	Kus	2 Kus
90° oblouk 110 FS	WLB 90 114 FS	6312357	Kus	1 Kus
Víko s otočnou západkou, FS	WDRL 1116 40 FS	6227449	m	3 m
Přepážka 85 FS	TSG 85 FS	6062114	m	3 m
