Kabelový žebřík pro velká rozpětí WKLG 110 FT 6000 | 200 | 2 | Ne
morepic-1 morepic-2 video-1 video-2

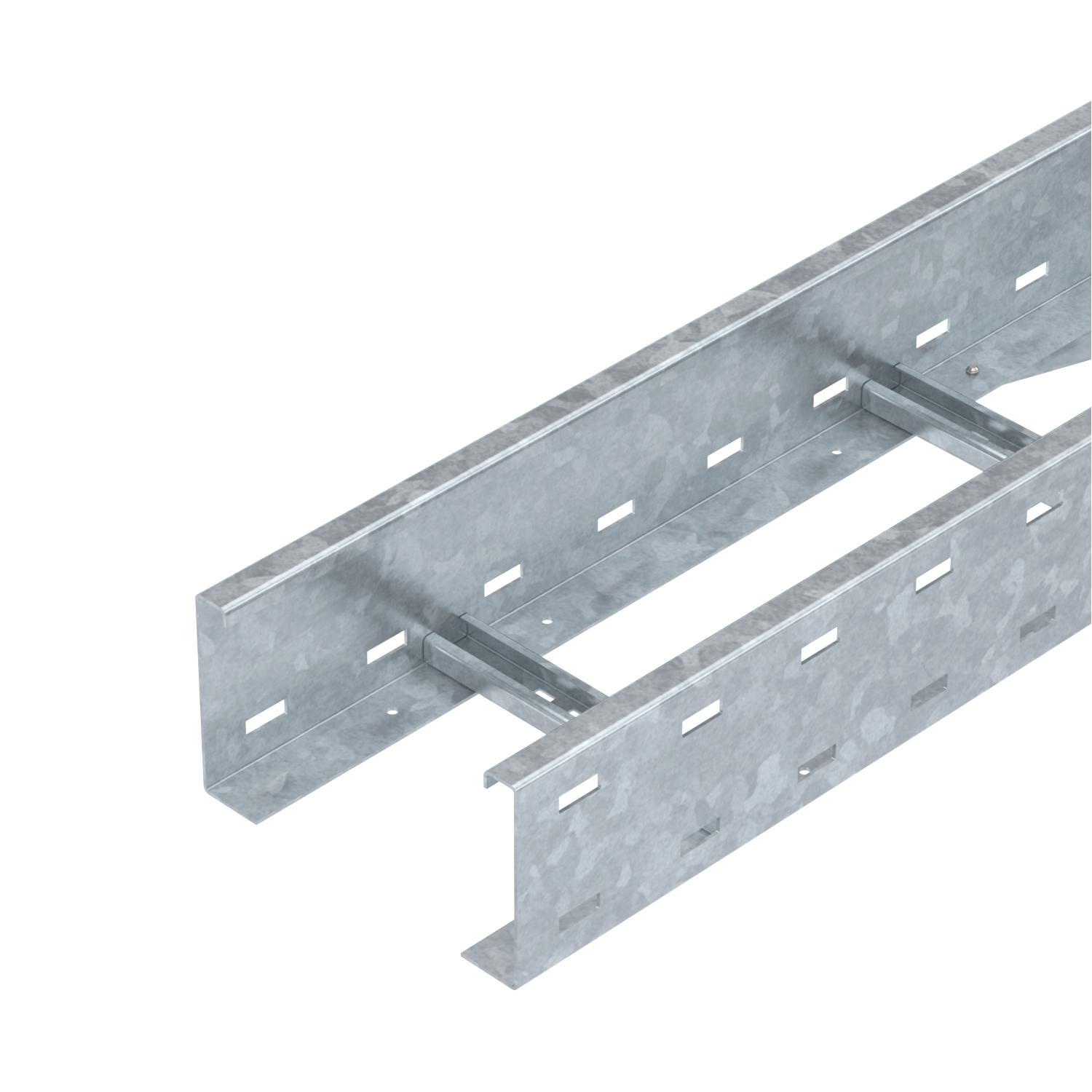

Kabelový žebřík pro velká rozpětí WKLG 110 FT

Obj. č. 6311059 | EAN 4012196883332

6000 mm
2 mm
Ne
Popis výrobku
Popis výrobku
Kabelový žebřík pro velká rozpětí s děrovanou bočnicí o výšce 110 mm. Upevnění kabelů a vedení pomocí třmenové příchytky typu 2056.


Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
  • Magnetický útlum stínění
  • Underwriters Laboratories Inc., USA a Kanada
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • UKCA declaration of conformity
  • Kabelový žebřík pro velká rozpětí, výška bočnice 110 mm
Technické údaje

Technické údaje

Barva modrobílá
CO₂ stopa (GWP) od kolébky po bránu 12,938 kg CO₂e / 1 metr
Délka 6000 ft
Délka 6000 mm
Děrování bočnice Ano
Materiál Ocel
Nerezová ocel, mořená Ne
Povrch žárově zinkováno ponorem
Provedení bočnice Profil (otevřený)
Provedení příček Profil neděrovaný
Provedení pro velká rozpětí Ano

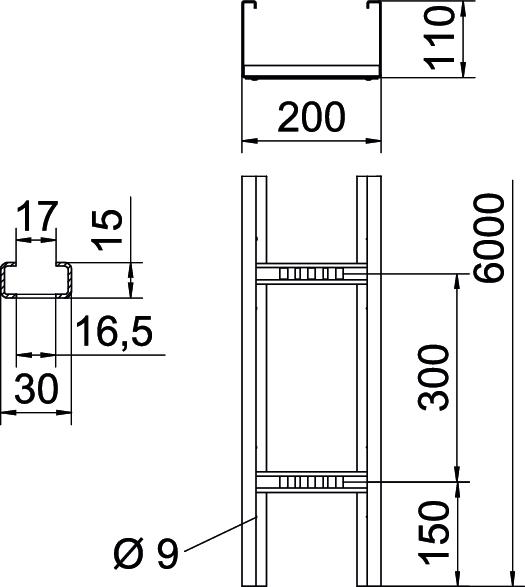

Rozměr 110 x 200
Rozměr 110x200x6000
Rozměr B 200 mm
Rozměr L 6000 mm
Šířka 200 mm
Šířka výřezu, příčka 17,00
tloušťka bočnice 2 mm
Užitečný průřez 186 cm²
Užitečný průřez 18600 mm²
Výška 110 mm
Vzdálenost podpěr 3,0 m 2,5 kN/m
Vzdálenost podpěr 3,5 m 1,98 kN/m
Vzdálenost podpěr 4,0 m 1,6 kN/m
Vzdálenost podpěr 4,5 m 1,31 kN/m
Vzdálenost podpěr 5,0 m 1,1 kN/m
Vzdálenost podpěr 6,0 m 0,8 kN/m
Vzdálenost podpěr 7,0 m 0,4 kN/m
Zachování funkčnosti Ne

Technické údaje

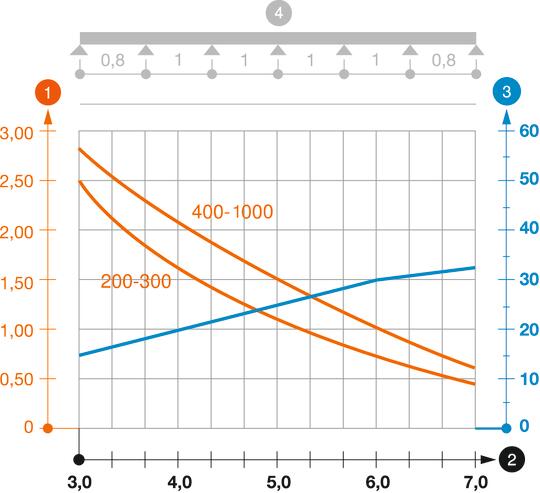

Zatěžovací diagram kabelového žebříku pro velká rozpětí typu WKLG 110

Zatěžovací diagram kabelového žebříku pro velká rozpětí typu WKLG 110
  • Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
  • Rozpětí podpěr v mm Rozpětí podpěr v mm
  • Průhyb bočnice v mm při dovolených kN/m Průhyb bočnice v mm při dovolených kN/m
  • Schéma zatížení při zkušební metodě Schéma zatížení při zkušební metodě
  • Křivka zatížení s šířkou kabelového žlabu/žebříku v mm Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
  • Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
Všechny typy

Všechny typy

Typ Délka Šířka tloušťka bočnice Zachování funkčnosti Obj. č. Množství Nejm. prod. jedn.
WKLG 1120 FT 6000 mm 200 mm 2 mm Ne 6311059
6 m
WKLG 1130 FT 6000 mm 300 mm 2 mm Ne 6311063
6 m
WKLG 1140 FT 6000 mm 400 mm 2 mm Ne 6311067
6 m
WKLG 1150 FT 6000 mm 500 mm 2 mm Ne 6311071
6 m
WKLG 1160 FT 6000 mm 600 mm 2 mm Ne 6311075
6 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

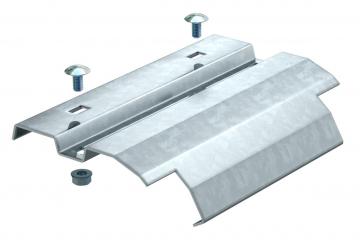

Podélná spojka FT Podélná spojka FT WRVL 110 FT 6091180
2 Kus

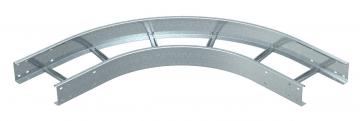

90° oblouk 110 FT 90° oblouk 110 FT WLB 90 112 FT 6312438
1 Kus
Víko s otočnou západkou, DD Víko s otočnou západkou, DD WDRL 1116 20 DD 6227600
3 m
Přepážka 85 DD Přepážka 85 DD TSG 85 DD 6062331
3 m
Odbočný plech FT Odbočný plech FT LAB 20 FT 6220436
1 Kus

Montážní příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Svorka pro upevnění přepážky A2 Svorka pro upevnění přepážky A2 KS KL A2 6062284
30 Kus
