Kabelový žebřík s příčkou Z, lehký A2
Obj. č. 7098074 | EAN 4012195707936
- Popis výrobku
-

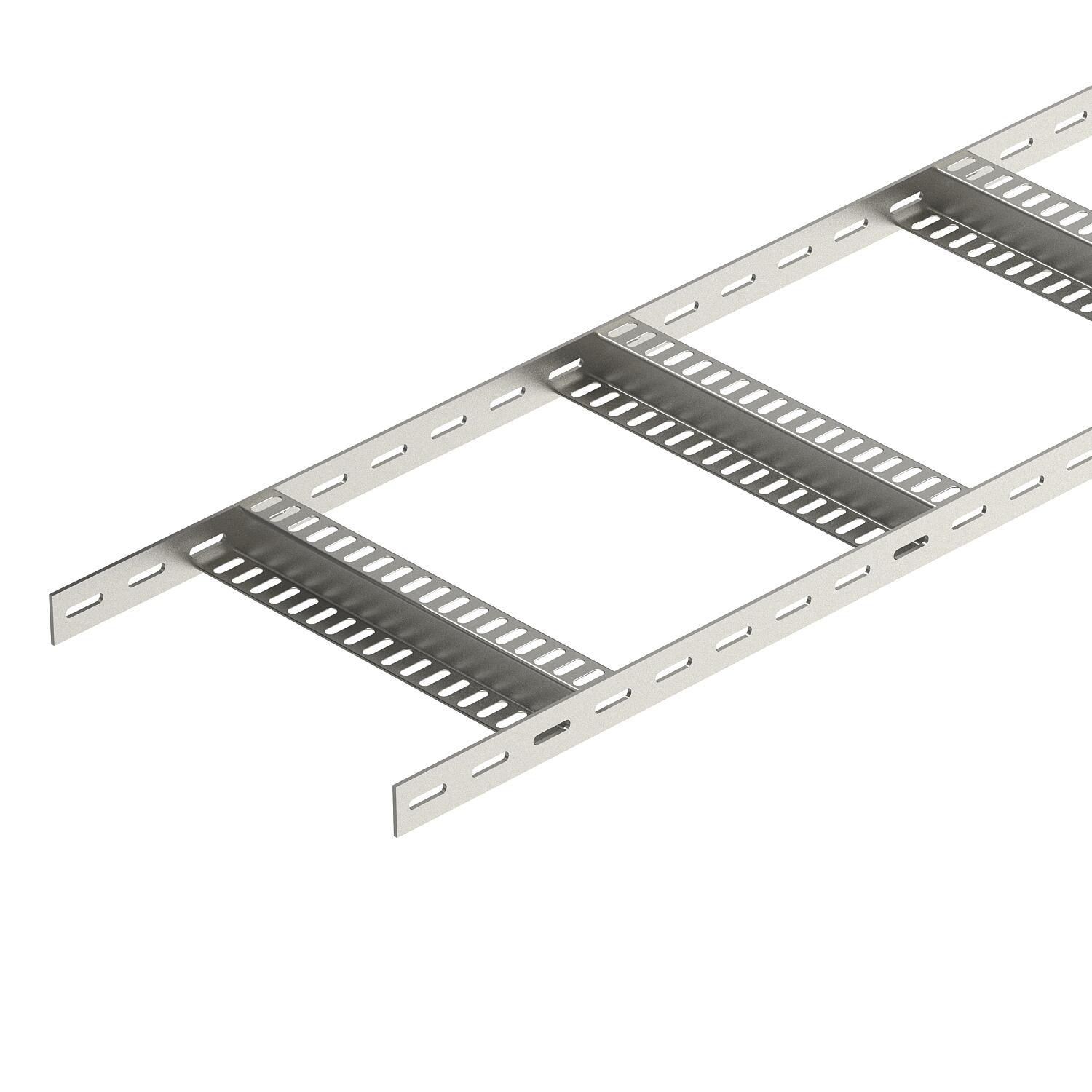

Popis výrobkuLodní kabelový žebřík v lehkém provedení, s děrovanou bočnicí výšky 35 mm s přivařenými děrovanými příčkami Z. Zatížení ověřeno dle požadavků IEC v kombinaci se spojkou typu SLV.
-
- Technické údaje
-
Technické údaje

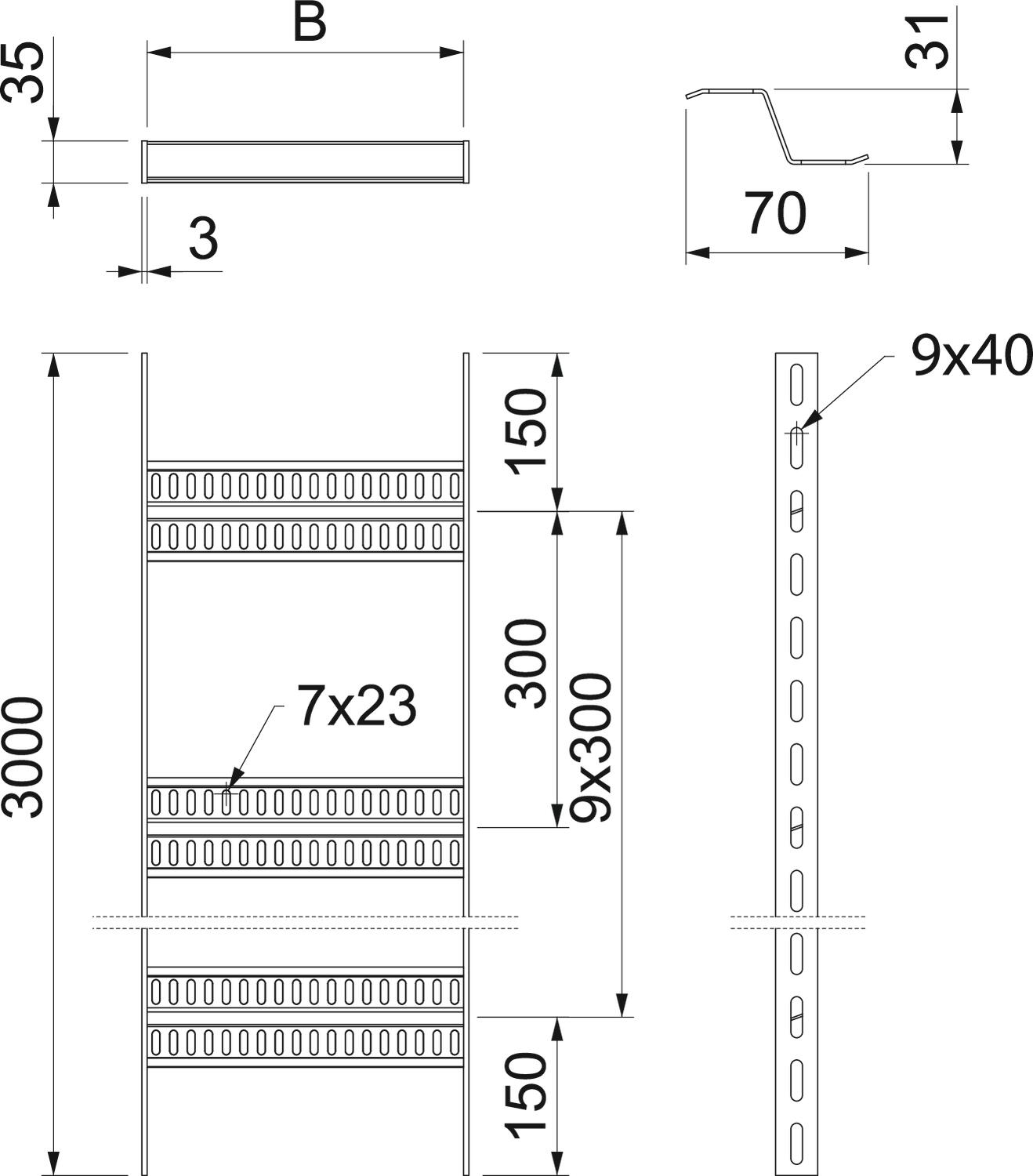

Barva ocelová CO₂ stopa (GWP) od kolébky po bránu 16,627 kg CO₂e / 1 metr Délka 3000 ft Délka 3000 mm Děrování bočnice Ano Materiál Nerez ocel, materiál 1.4307 Nerezová ocel, mořená Ano Povrch Holé, dodatečně ošetřeno Provedení bočnice plochý profil Provedení příček Profil děrovaný Provedení pro velká rozpětí Ne Rozměr 35x606x3000 Rozměr 35x600 Rozměr B 606 mm Šířka 600 mm tloušťka bočnice 3 mm Upevnění příčky Svařeno Výška 35 mm Vzdálenost podpěr 1,0 m 2,2 kN/m Vzdálenost podpěr 1,5 m 1 kN/m Vzdálenost podpěr 2,0 m 0,55 kN/m Vzdálenost podpěr 2,5 m 0,25 kN/m Vzdálenost podpěr 3,0 m 0,25 kN/m Vzdálenost příček 300 mm Zachování funkčnosti Ne Technické údaje

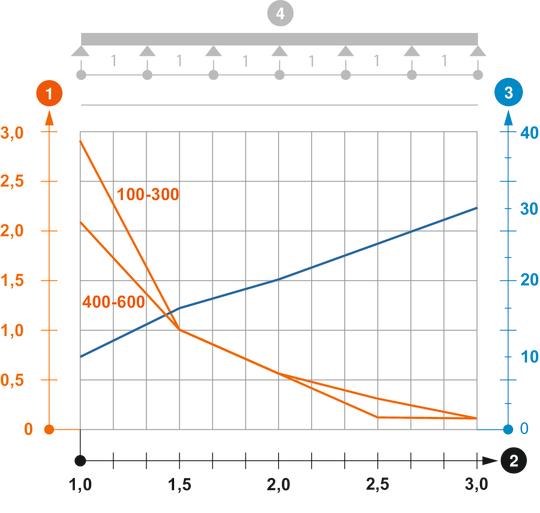

Zatěžovací diagram kabelového žebříku typu SLZ L A2
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
Schéma zatížení při zkušební metodě
-
