Kabelový žebřík s příčkou Z, standardní A2 3000 | 200 | 5 | Ne

Kabelový žebřík s příčkou Z, standardní A2

Obj. č. 7098194 | EAN 4012195708292

Obj. č. / Typ

Délka	3000 mm

Šířka

tloušťka bočnice	5 mm

Zachování funkčnosti	Ne

Popis výrobku

Popis výrobku

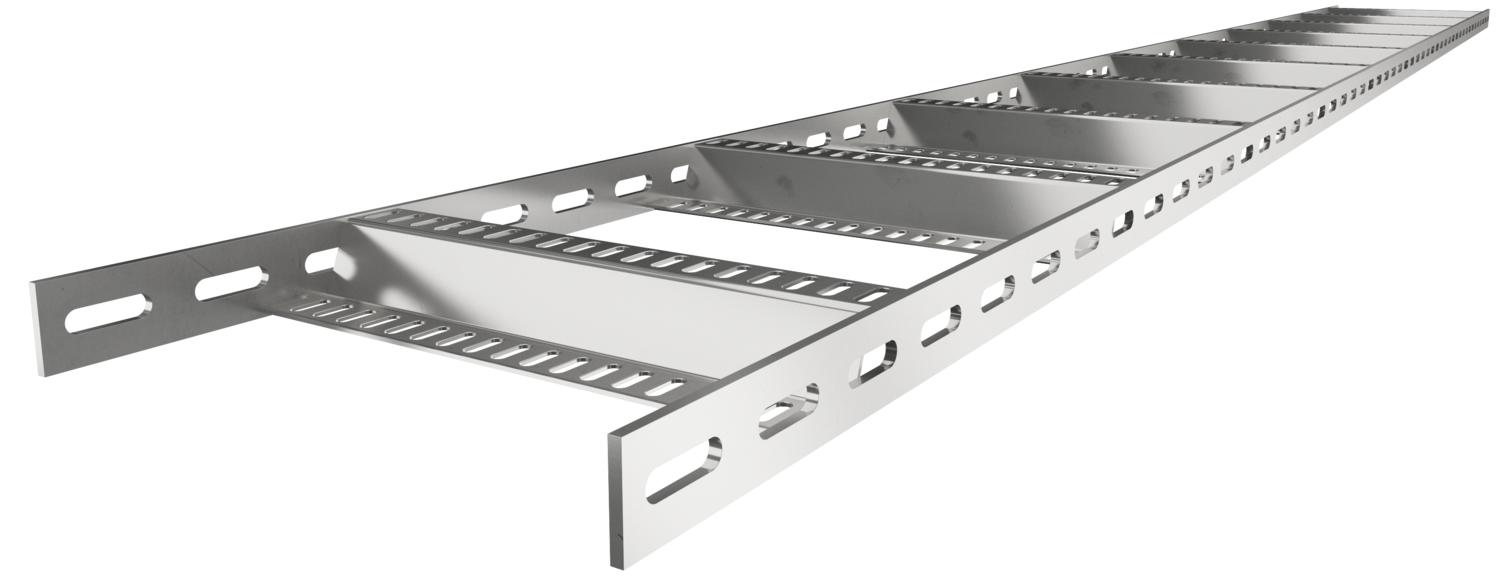

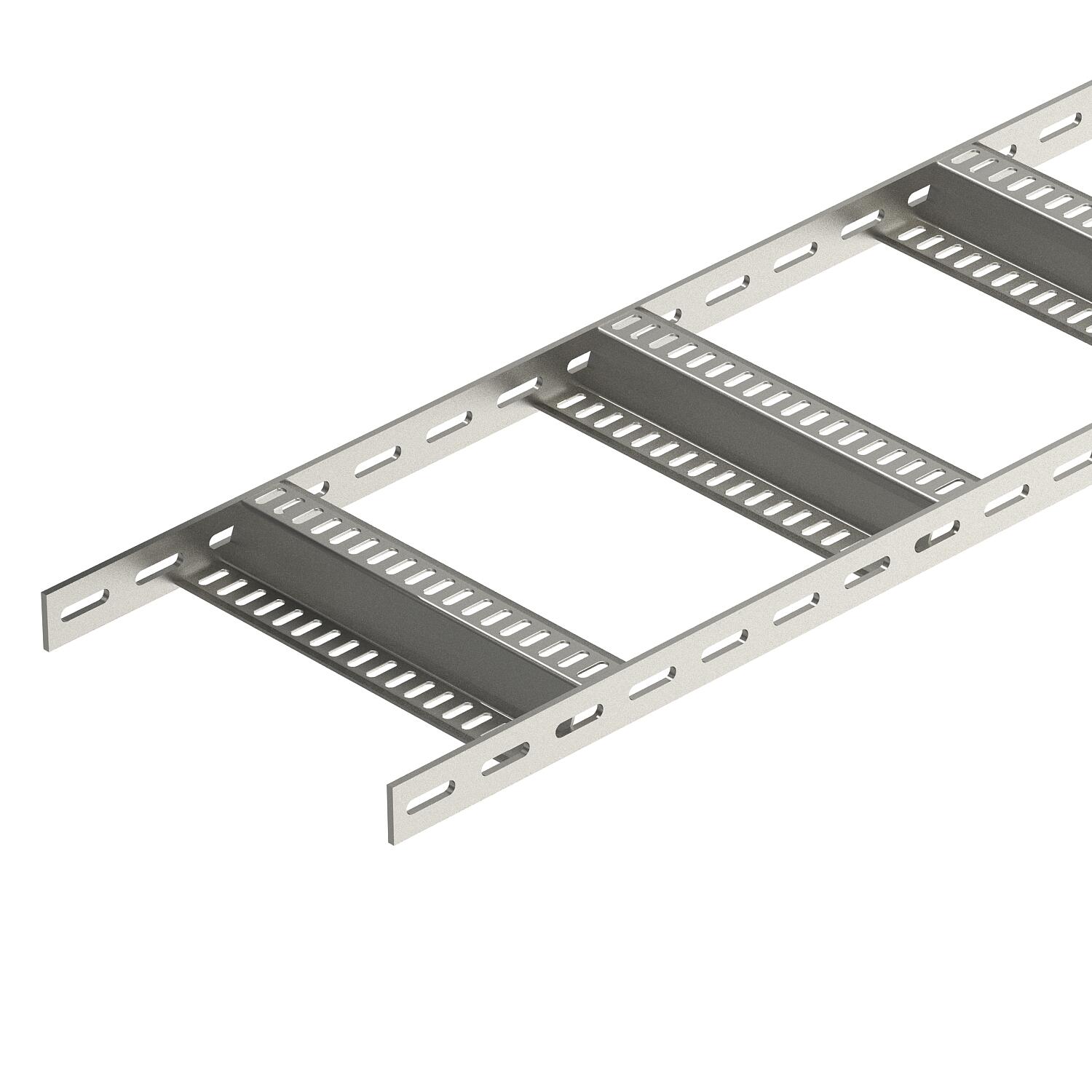

Lodní kabelový žebřík s děrovanou bočnicí výšky 40 mm s přivařenými děrovanými příčkami Z. Zatížení ověřeno dle požadavků IEC v kombinaci se spojkou typu SLV.

Technické údaje

Technické údaje

Barva	ocelová
CO₂ stopa (GWP) od kolébky po bránu	22,757 kg CO₂e / 1 metr
Délka	3000 mm
Délka	3000 ft
Děrování bočnice	Ano
Materiál	Nerez ocel, materiál 1.4307
Nerezová ocel, mořená	Ano
Povrch	Holé, dodatečně ošetřeno
Provedení bočnice	plochý profil
Provedení příček	Profil děrovaný
Provedení pro velká rozpětí	Ne
Rozměr	40x200

Rozměr	40x210x3000
Rozměr B	210 mm
Šířka	200 mm
tloušťka bočnice	5 mm
Upevnění příčky	Svařeno
Výška	40 mm
Vzdálenost podpěr 1,5 m	2,8 kN/m
Vzdálenost podpěr 2,0 m	1,5 kN/m
Vzdálenost podpěr 2,5 m	0,8 kN/m
Vzdálenost podpěr 3,0 m	0,5 kN/m
Vzdálenost příček	300 mm
Zachování funkčnosti	Ne

Technické údaje

Zatěžovací diagram kabelového žebříku typu SLZ A2 A4

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
Schéma zatížení při zkušební metodě

Všechny typy

Všechny typy

Typ	Délka	Šířka	tloušťka bočnice	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
SLZ 100 A2	3000 mm	100 mm	5 mm	Ne	7098192	m	3 m
SLZ 200 A2	3000 mm	200 mm	5 mm	Ne	7098194	m	3 m
SLZ 300 A2	3000 mm	300 mm	5 mm	Ne	7098196	m	3 m
SLZ 400 A2	3000 mm	400 mm	5 mm	Ne	7098198	m	3 m
SLZ 500 A2	3000 mm	500 mm	5 mm	Ne	7098200	m	3 m
SLZ 600 A2	3000 mm	600 mm	5 mm	Ne	7098202	m	3 m
