Kabelový žebřík s trapézovou příčkou, standardní FT 3000 | 100 | 5 | Ne

Kabelový žebřík s trapézovou příčkou, standardní FT

Obj. č. 7097409 | EAN 4012196980246

Obj. č. / Typ

Délka	3000 mm

Šířka

tloušťka bočnice	5 mm

Zachování funkčnosti	Ne

Popis výrobku

Popis výrobku

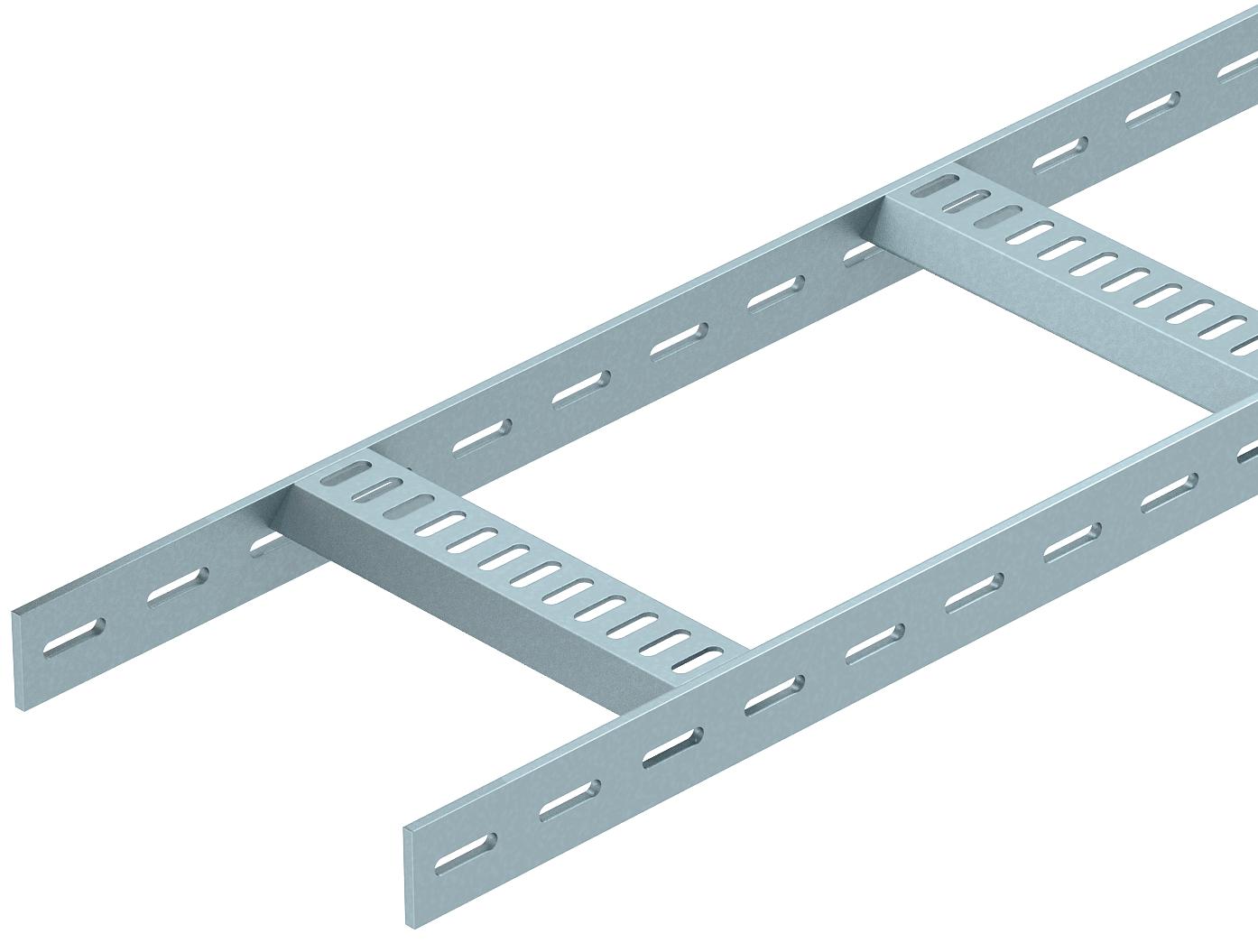

Kabelový žebřík pro stavbu lodí s děrovanou bočnicí výšky 40 mm s přivařenými dolů otevřenými a děrovanými trapézovými příčkami. Zatížení ověřeno dle požadavků IEC v kombinaci se spojkou typu SLV.

Technické údaje

Technické údaje

Barva	modrobílá
CO₂ stopa (GWP) od kolébky po bránu	7,492 kg CO₂e / 1 metr
Délka	3000 ft
Délka	3000 mm
Děrování bočnice	Ano
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení bočnice	plochý profil
Provedení příček	Profil děrovaný
Provedení pro velká rozpětí	Ne

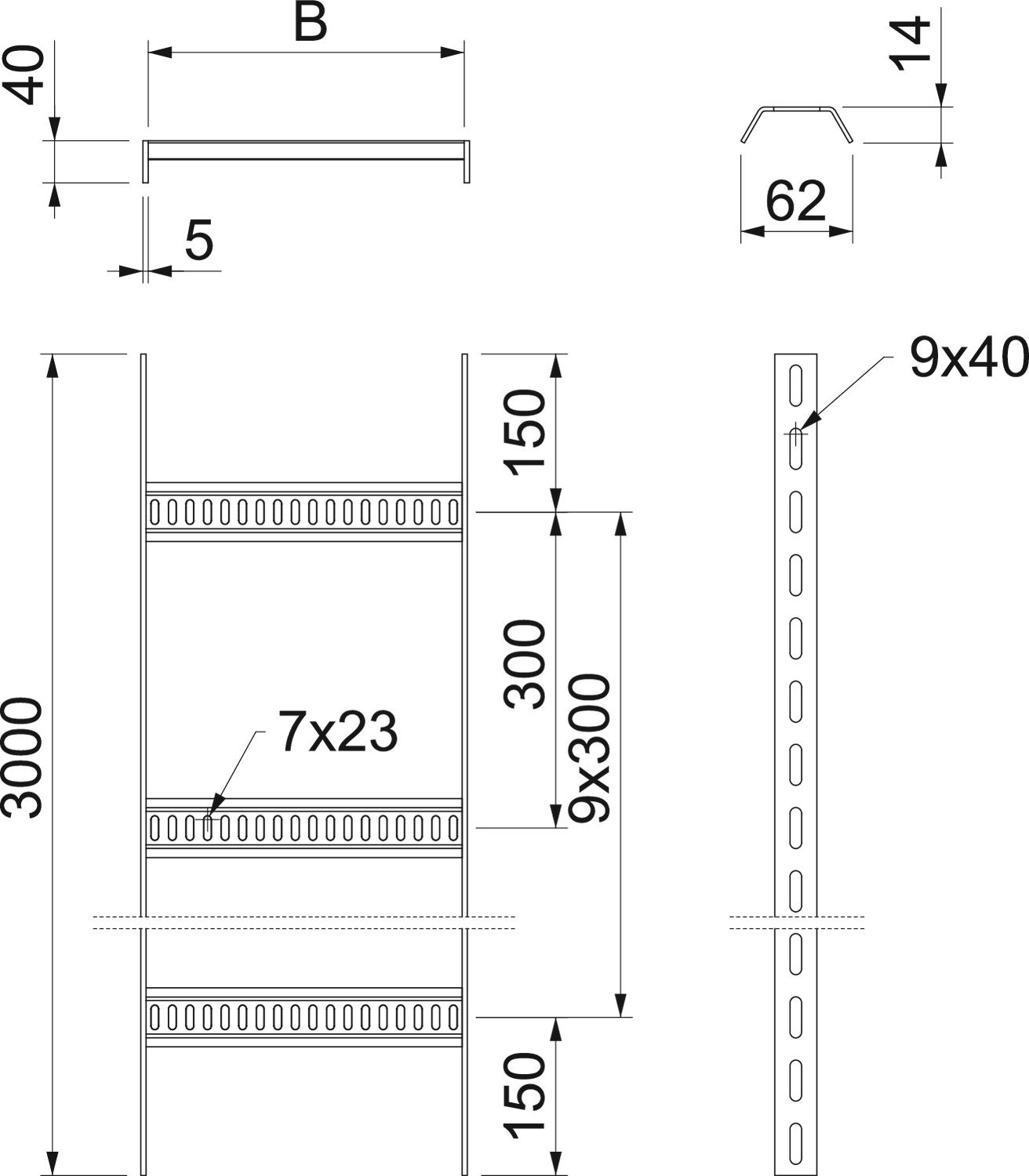

Rozměr	40x110x3000

Rozměr B	110 mm
Šířka	100 mm
tloušťka bočnice	5 mm
Upevnění příčky	Svařeno
Výška	40 mm
Vzdálenost podpěr 1,5 m	3 kN/m
Vzdálenost podpěr 2,0 m	2 kN/m
Vzdálenost podpěr 2,5 m	1 kN/m
Vzdálenost podpěr 3,0 m	0,6 kN/m
Vzdálenost příček	300 mm
Zachování funkčnosti	Ne

Technické údaje

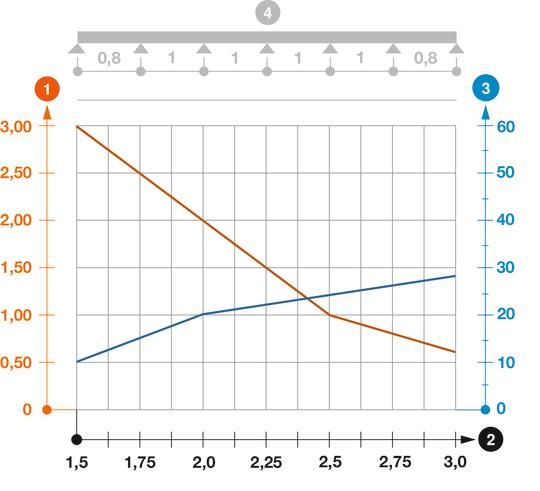

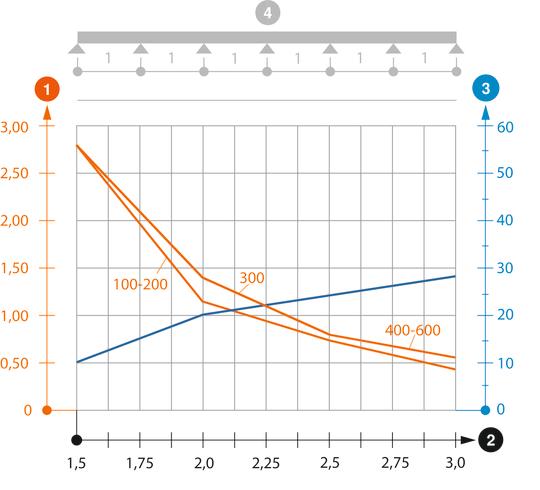

Zatěžovací diagram kabelového žebříku typu SL 62

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
Schéma zatížení při zkušební metodě

Všechny typy

Všechny typy

Typ	Délka	Šířka	tloušťka bočnice	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
SL 62 100 FT	3000 mm	100 mm	5 mm	Ne	7097409	m	3 m
SL 62 150 FT	3000 mm	150 mm	5 mm	Ne	7097417	m	3 m
SL 62 200 FT	3000 mm	200 mm	5 mm	Ne	7097425	m	3 m
SL 62 300 FT	3000 mm	300 mm	5 mm	Ne	7097433	m	3 m
SL 62 400 FT	3000 mm	400 mm	5 mm	Ne	7097441	m	3 m
SL 62 500 FT	3000 mm	500 mm	5 mm	Ne	7097468	m	3 m
SL 62 600 FT	3000 mm	600 mm	5 mm	Ne	7097476	m	3 m
