Kabelový žebřík SLCS 110, 3 m C30 FT 3000 | 200 | 2 | Ne

Kabelový žebřík SLCS 110, 3 m C30 FT

Obj. č. 6207302 | EAN 4012196431854

Obj. č. / Typ

Délka	3000 mm

Šířka

tloušťka bočnice	2 mm

Zachování funkčnosti	Ne

Popis výrobku

Popis výrobku

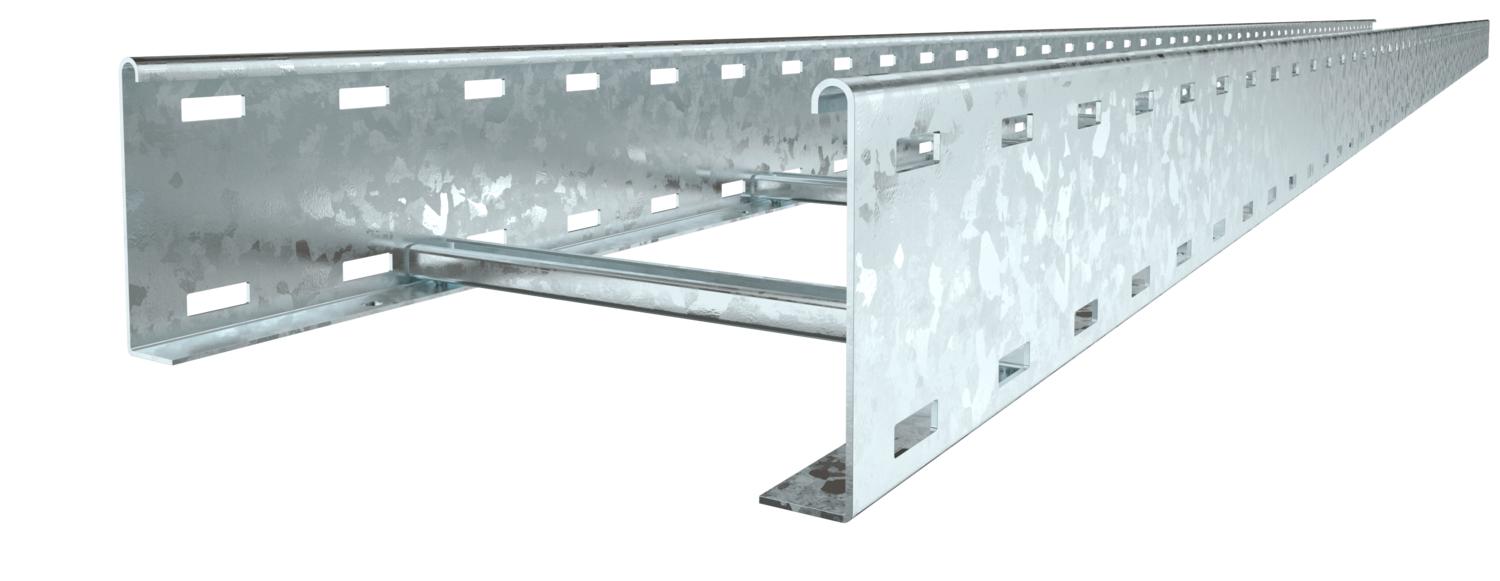

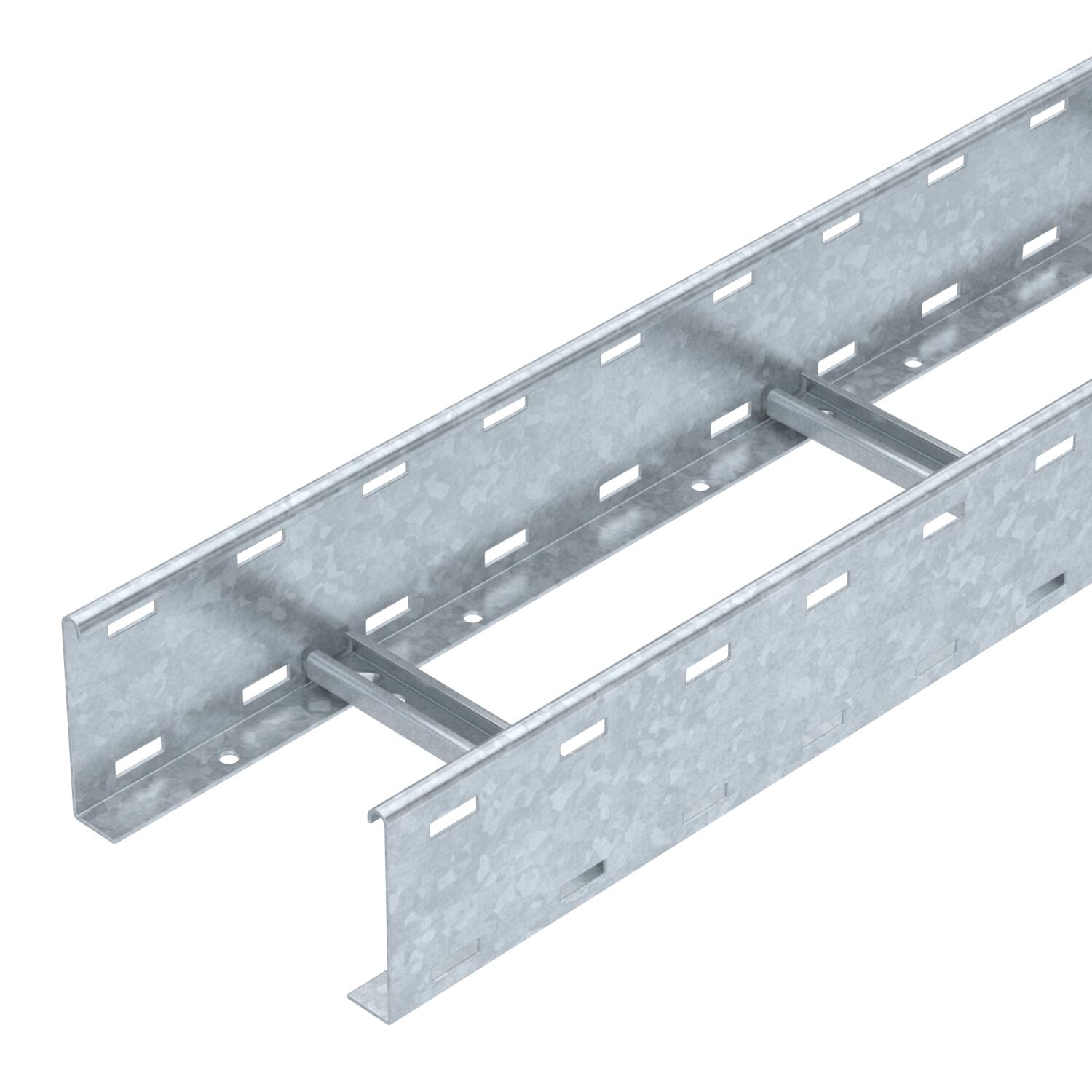

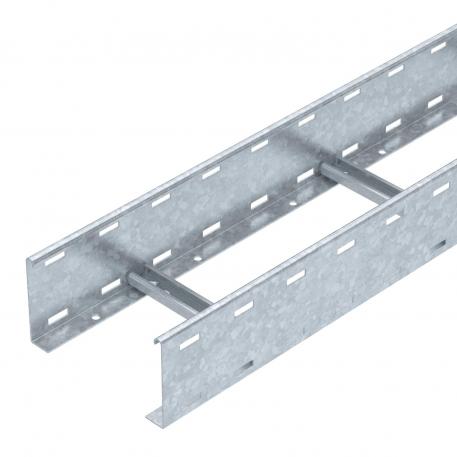

Kabelový žebřík s výškou bočnice 110 mm s přivařeným, nahoru otevřeným profilem příčky C30. Profilovaná bočnice pro zpevnění a ochranu kabelů. Upevnění na výložník se provádí svorkami typu LKS 40. Rozměr výřezu příčky je 16,5 mm, vhodná třmenová příchytka je typ 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Technické údaje

Barva	modrobílá
CO₂ stopa (GWP) od kolébky po bránu	11,496 kg CO₂e / 1 metr
Délka	3000 mm
Délka	3000 ft
Děrování bočnice	Ano
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení bočnice	plochý profil
Provedení příček	Profil neděrovaný
Provedení pro velká rozpětí	Ne

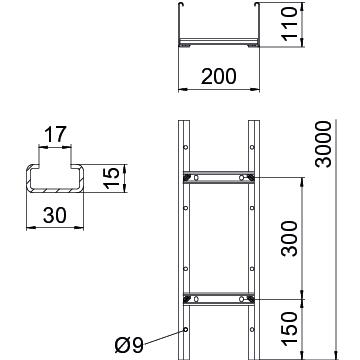

Rozměr	110x200x3000
Rozměr B	200 mm
Šířka	200 mm
Šířka výřezu, příčka	17,00

tloušťka bočnice	2 mm
Upevnění příčky	Svařeno
Užitečný průřez	180 cm²
Užitečný průřez	18000 mm²
Výška	110 mm
Vzdálenost podpěr 2,0 m	4 kN/m
Vzdálenost podpěr 2,5 m	3 kN/m
Vzdálenost podpěr 3,0 m	2,3 kN/m
Vzdálenost podpěr 3,5 m	1,6 kN/m
Vzdálenost podpěr 4,0 m	1 kN/m
Vzdálenost podpěr 4,5 m	0,83 kN/m
Vzdálenost podpěr 5,0 m	0,7 kN/m
Vzdálenost podpěr 6,0 m	0,25 kN/m
Vzdálenost příček	300 mm
Zachování funkčnosti	Ne

Technické údaje

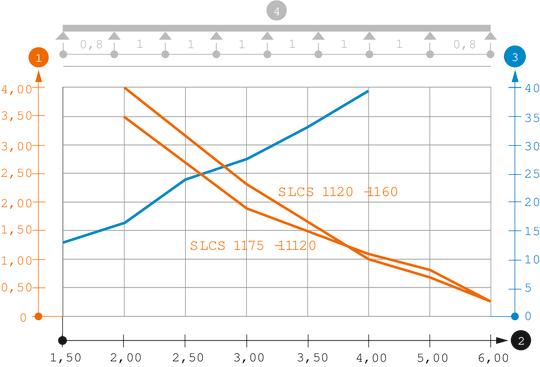

Zatěžovací diagram kabelového žebříku typu SLCS 110

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	tloušťka bočnice	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
SLCS 1120 3 FT	3000 mm	200 mm	2 mm	Ne	6207302	m	3 m
SLCS 1130 3 FT	3000 mm	300 mm	2 mm	Ne	6207304	m	3 m
SLCS 1140 3 FT	3000 mm	400 mm	2 mm	Ne	6207306	m	3 m
SLCS 1150 3 FT	3000 mm	500 mm	2 mm	Ne	6207310	m	3 m
SLCS 1160 3 FT	3000 mm	600 mm	2 mm	Ne	6207312	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

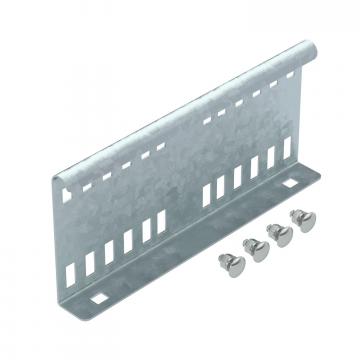

Podélná spojka FT	LVG 110 FT	6216548	Kus	10 Kus

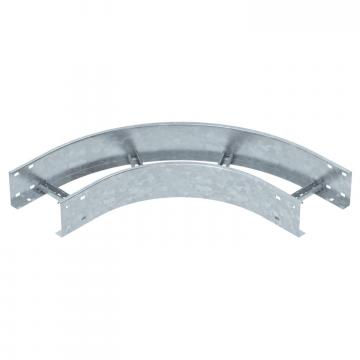

90° oblouk 110 FT	LB 90 1120 R3 FT	6225142	Kus	1 Kus

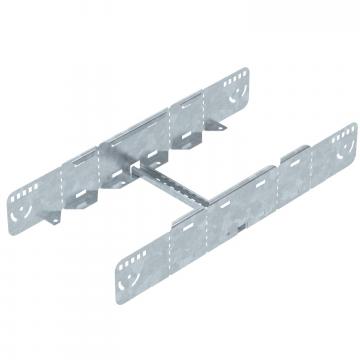

Multifunkční spojka FT	LMFV 1120 FT	6225770	Kus	1 Kus
Víko s otočnou západkou, FT	DRL 100 FT	6051340	m	3 m
Přepážka 85 DD	TSG 85 DD	6062331	m	3 m
Odbočný plech FT	LAB 20 FT	6220436	Kus	1 Kus
