Kabelový žebřík SLCS 110, 3 m C30 FT 3000 | 500 | 2 | Ne

Kabelový žebřík SLCS 110, 3 m C30 FT

Obj. č. 6207310 | EAN 4012196431892

Obj. č. / Typ

Délka	3000 mm

Šířka

tloušťka bočnice	2 mm

Zachování funkčnosti	Ne

Popis výrobku

Popis výrobku

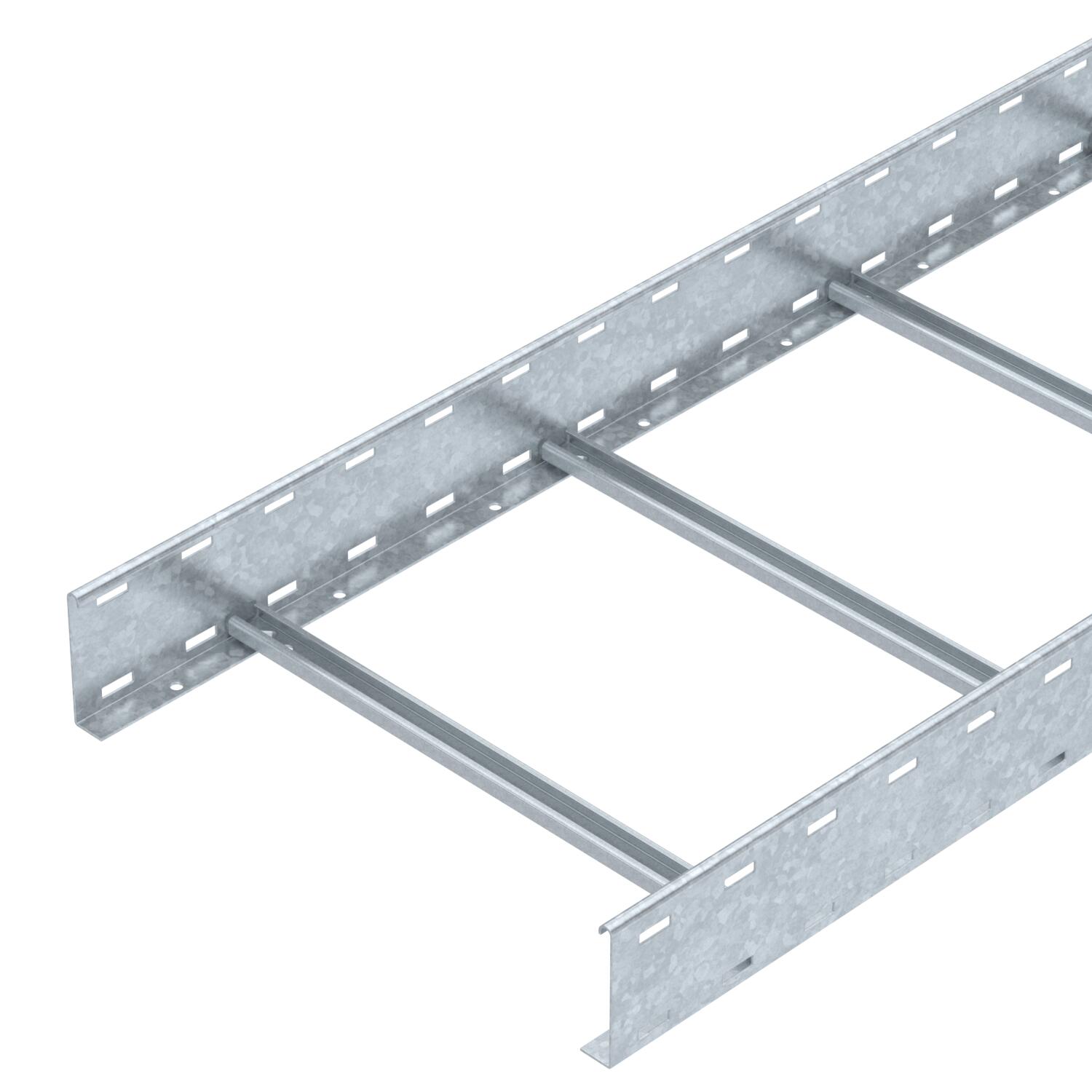

Kabelový žebřík s výškou bočnice 110 mm s přivařeným, nahoru otevřeným profilem příčky C30. Profilovaná bočnice pro zpevnění a ochranu kabelů. Upevnění na výložník se provádí svorkami typu LKS 40. Rozměr výřezu příčky je 16,5 mm, vhodná třmenová příchytka je typ 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Technické údaje

Barva	modrobílá
CO₂ stopa (GWP) od kolébky po bránu	13,636 kg CO₂e / 1 metr
Délka	3000 ft
Délka	3000 mm
Děrování bočnice	Ano
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení bočnice	plochý profil
Provedení příček	Profil neděrovaný
Provedení pro velká rozpětí	Ne

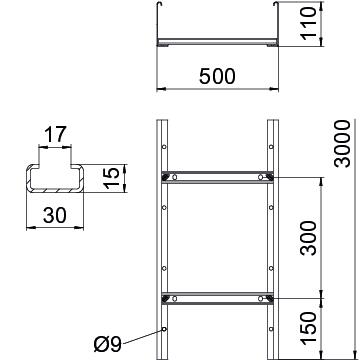

Rozměr	110x500x3000
Rozměr B	500 mm
Šířka	500 mm
Šířka výřezu, příčka	17,00

tloušťka bočnice	2 mm
Upevnění příčky	Svařeno
Užitečný průřez	45000 mm²
Užitečný průřez	450 cm²
Výška	110 mm
Vzdálenost podpěr 2,0 m	4 kN/m
Vzdálenost podpěr 2,5 m	3 kN/m
Vzdálenost podpěr 3,0 m	2,3 kN/m
Vzdálenost podpěr 3,5 m	1,6 kN/m
Vzdálenost podpěr 4,0 m	1 kN/m
Vzdálenost podpěr 4,5 m	0,83 kN/m
Vzdálenost podpěr 5,0 m	0,7 kN/m
Vzdálenost podpěr 6,0 m	0,25 kN/m
Vzdálenost příček	300 mm
Zachování funkčnosti	Ne

Technické údaje

Zatěžovací diagram kabelového žebříku typu SLCS 110

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	tloušťka bočnice	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
SLCS 1120 3 FT	3000 mm	200 mm	2 mm	Ne	6207302	m	3 m
SLCS 1130 3 FT	3000 mm	300 mm	2 mm	Ne	6207304	m	3 m
SLCS 1140 3 FT	3000 mm	400 mm	2 mm	Ne	6207306	m	3 m
SLCS 1150 3 FT	3000 mm	500 mm	2 mm	Ne	6207310	m	3 m
SLCS 1160 3 FT	3000 mm	600 mm	2 mm	Ne	6207312	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná spojka FT	LVG 110 FT	6216548	Kus	10 Kus

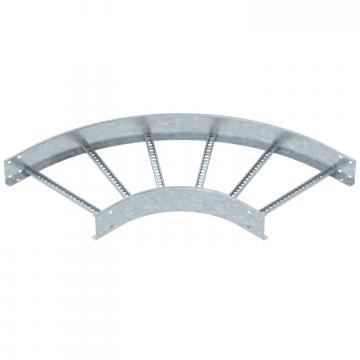

90° oblouk 110 FT	LB 90 1150 R3 FT	6225150	Kus	1 Kus
Multifunkční spojka FT	LMFV 1150 FT	6225778	Kus	1 Kus
Přepážka 85 DD	TSG 85 DD	6062331	m	3 m
Odbočný plech FT	LAB 50 FT	6220460	Kus	1 Kus
