Kabelový žlab DKS 60 FT 3000 | 400 | 1,5 | Ne | Ocel | žárově zinkováno ponorem
morepic-1 morepic-2 video-1

Kabelový žlab DKS 60 FT

Obj. č. 6085512 | EAN 4012196070275

3000 mm
Ne
Ocel
žárově zinkováno ponorem
Popis výrobku
Popis výrobku
DKS 60 = systém kabelových žlabů s mnohočetným děrováním s výškou bočnice 60 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
  • Underwriters Laboratories Inc., USA a Kanada
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • UKCA declaration of conformity
Technické údaje

Technické údaje

Barva modrobílá
CO₂ stopa (GWP) od kolébky po bránu 13,879 kg CO₂e / 1 metr
Délka 3000 mm
Délka 10 ft
Děrování bočnice Ano
Děrování dna 1
Druh spojky kabelového nosného systému šroubovaný
Materiál Ocel
Montážní děrování ve dně Ano
Nerezová ocel, mořená Ne
Povrch žárově zinkováno ponorem
Provedení pro velká rozpětí Ne
Provedení spojky bez spojky
Rozměr 60 x 400
Rozměr 60x400x3000
Rozměr B 400 mm
Rozmístění otvorů NATO Ne
Šířka 400 mm
Šířka 16 in
S vrchním dílem Ne
Tloušťka plechu 1,5 mm
Tloušťka plechu 0,06 in
Typ zkušebního zatížení podle IEC 61537 Typ II
Užitečný průřez 23800 mm²
Užitečný průřez 238 cm²
Vložka, sprinkler Ano
Výška 60 mm
Výška 2 in
Vzdálenost podpěr 1,5 m 3 kN/m
Vzdálenost podpěr 2,0 m 2,25 kN/m
Vzdálenost podpěr 2,5 m 1 kN/m
Vzdálenost podpěr 3,0 m 0,65 kN/m
Zachování funkčnosti Ne

Technické údaje

Zatěžovací diagram kabelového žlabu typu DKS 60

Zatěžovací diagram kabelového žlabu typu DKS 60
  • Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
  • Rozpětí podpěr v mm Rozpětí podpěr v mm
  • Průhyb bočnice v mm při dovolených kN/m Průhyb bočnice v mm při dovolených kN/m
  • Schéma zatížení při zkušební metodě Schéma zatížení při zkušební metodě
  • Křivka zatížení s šířkou kabelového žlabu/žebříku v mm Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
  • Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
Všechny typy

Všechny typy

Typ Délka Šířka Tloušťka plechu Zachování funkčnosti Materiál Povrch Obj. č. Množství Nejm. prod. jedn.
DKS 610 FT 3000 mm 100 mm 1 mm Ne Ocel žárově zinkováno ponorem 6085326
3 m
DKS 620 FT 3000 mm 200 mm 1 mm Ne Ocel žárově zinkováno ponorem 6085342
3 m
DKS 630 FT 3000 mm 300 mm 1 mm Ne Ocel žárově zinkováno ponorem 6085369
3 m
DKS 640 FT 3000 mm 400 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6085512
3 m
DKS 650 FT 3000 mm 500 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6085539
3 m
DKS 660 FT 3000 mm 600 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6085555
3 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná spojka FT Podélná spojka FT RLVK 60 FT 6067603
10 Kus
Spojovací lišta DD Spojovací lišta DD SSLB 400 DD 7070322
20 Kus
Víko s otočnou západkou, FT Víko s otočnou západkou, FT DRL 400 FT 6051413
3 m

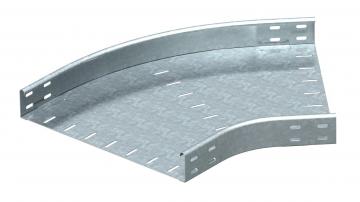

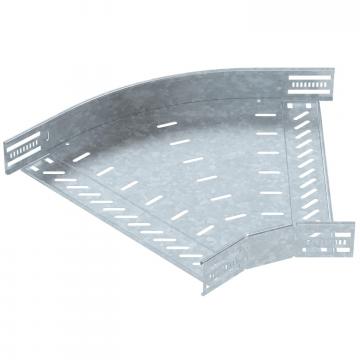

45° oblouk 60 FT 45° oblouk 60 FT RB 45 640 FT 6036138
1 Kus
Víko s otočnou západkou, DD Víko s otočnou západkou, DD DRL 400 DD 6052715
3 m
Přepážka 60 DD Přepážka 60 DD TSG 60 DD 6062327
3 m
45° oblouk 60 FT 45° oblouk 60 FT RB 45 640 FT 7066406
1 Kus
