Poznámka: Výroba tohoto výrobku bude ukončena. Náhradu naleznete zde: 6059097 / Kabelový žlab MKS-Magic® 85 FT
Kabelový žlab DKS 85 FT 3000 | 100 | 1 | Ne | Ocel | žárově zinkováno ponorem
morepic-1 morepic-2 video-1

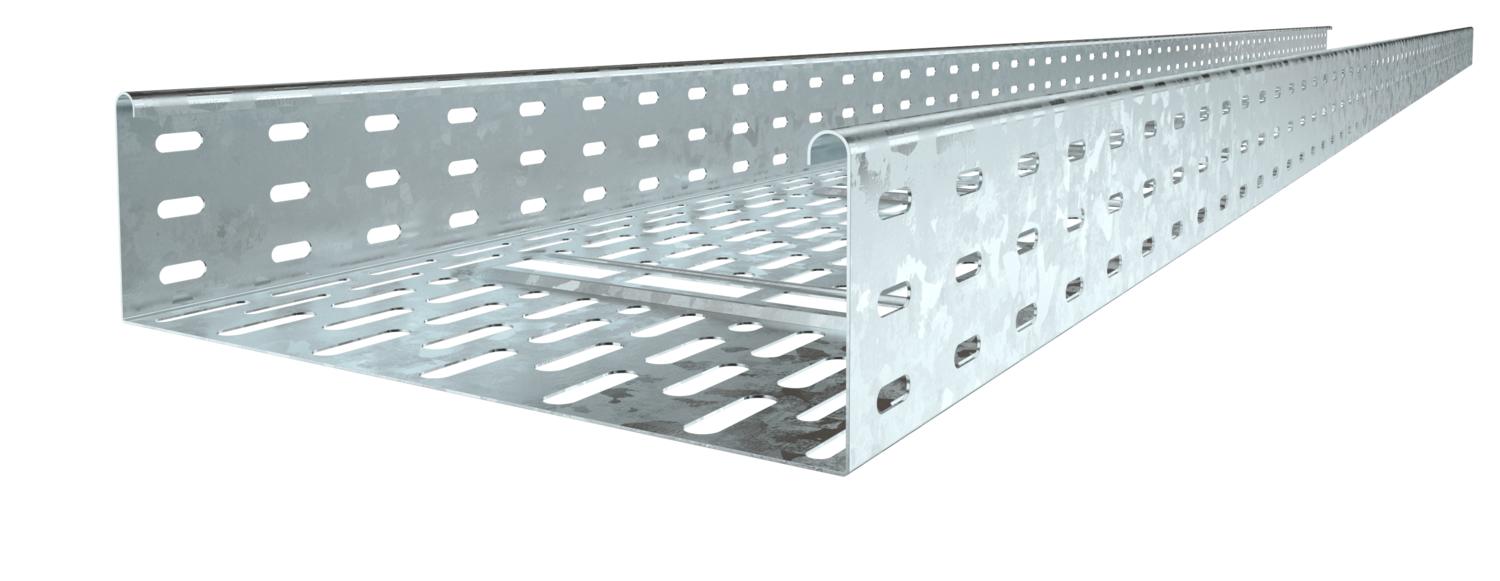

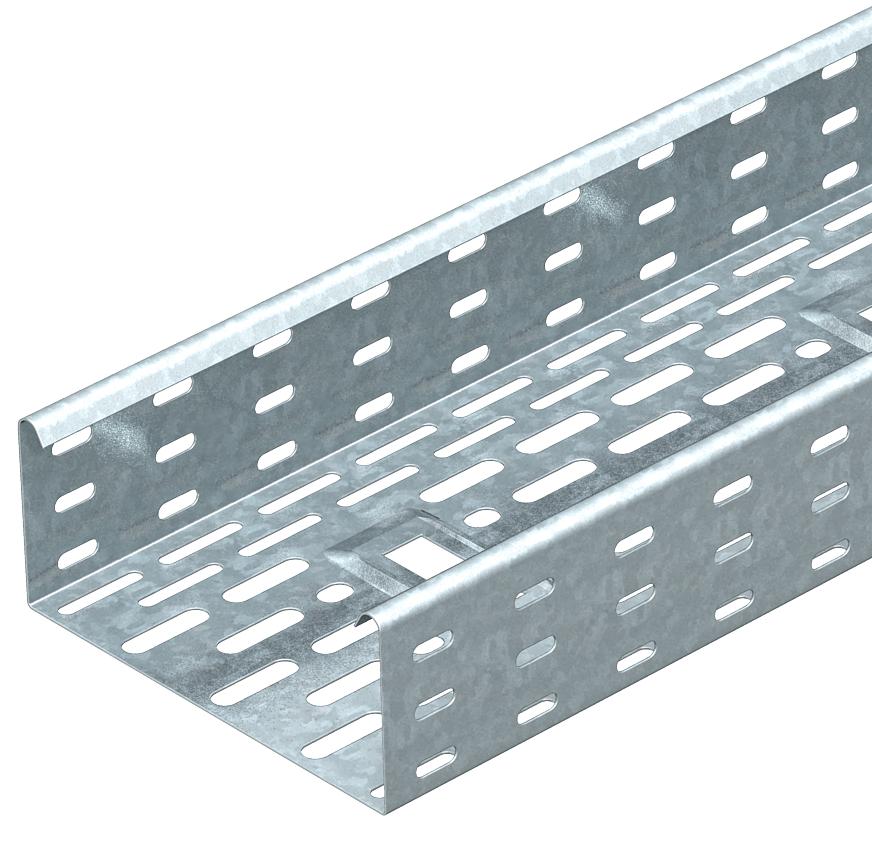

Kabelový žlab DKS 85 FT

Obj. č. 6086470 | EAN 4012196071173

3000 mm
Ne
Ocel
žárově zinkováno ponorem
Zpět na přehled
Popis výrobku
Popis výrobku
DKS 85 = systém kabelových žlabů s mnohočetným děrováním s výškou bočnice 85 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
  • Underwriters Laboratories Inc., USA a Kanada
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Prohlášení o shodě UKCA
Technické údaje

Technické údaje

Barva pozinkováno
CO₂ stopa (GWP) od kolébky po bránu 5,3805 kg CO₂e / 1 metr
Délka 3000 mm
Délka 10 ft
Děrování bočnice Ano
Druh spojky kabelového nosného systému šroubovaný
Materiál Ocel
Montážní děrování ve dně Ano
Nerezová ocel, mořená Ne
Povrch žárově zinkováno ponorem
Provedení pro velká rozpětí Ne
Provedení spojky bez spojky

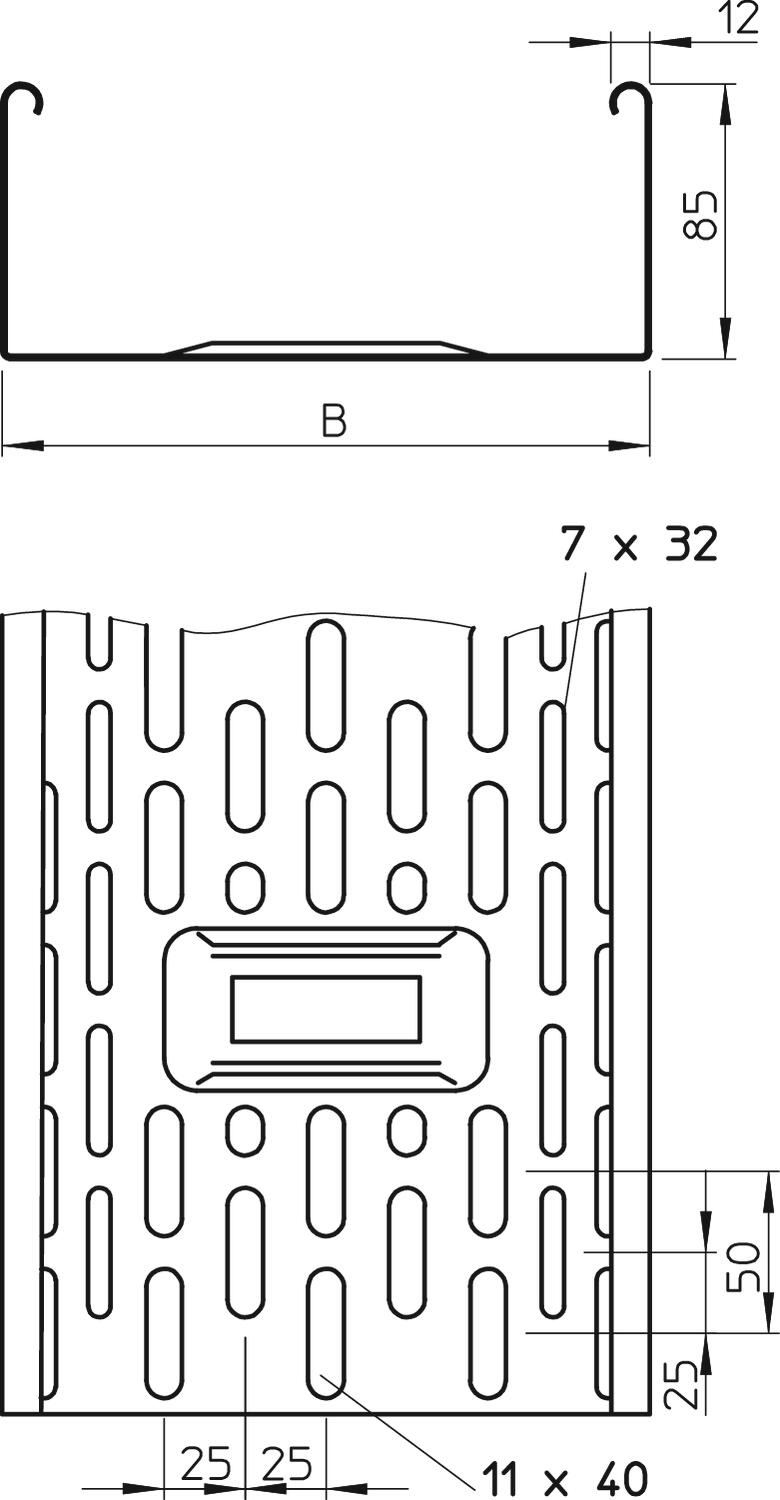

Rozměr 85x100x3000
Rozměr 85 x 100
Rozměr B 100 mm
Rozmístění otvorů NATO Ne
Šířka 4 in
Šířka 100 mm
S vrchním dílem Ne
Tloušťka plechu 1 mm
Tloušťka plechu 0,04 in
Typ zkušebního zatížení podle IEC 61537 Typ II
Užitečný průřez 83 cm²
Užitečný průřez 8300 mm²
Vložka, sprinkler Ano
Výška 3 in
Výška 85 mm
Vzdálenost podpěr 1,5 m 2 kN/m
Vzdálenost podpěr 1,75 m 1,5 kN/m
Vzdálenost podpěr 2,0 m 1,1 kN/m
Vzdálenost podpěr 2,5 m 0,65 kN/m
Vzdálenost podpěr 3,0 m 0,5 kN/m
Zachování funkčnosti Ne

Technické údaje

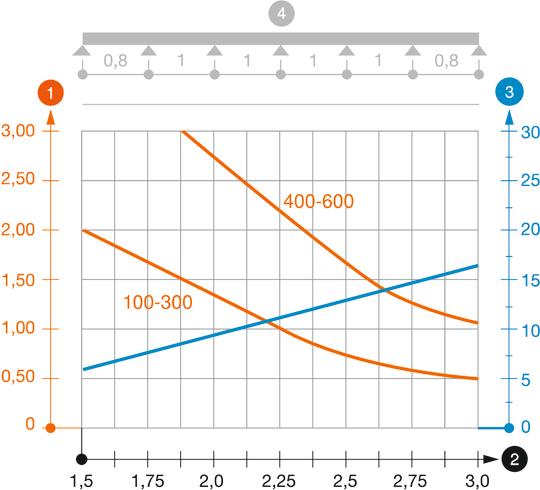

Zatěžovací diagram kabelového žlabu typu DKS 85

Zatěžovací diagram kabelového žlabu typu DKS 85
  • Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
  • Rozpětí podpěr v mm Rozpětí podpěr v mm
  • Průhyb bočnice v mm při dovolených kN/m Průhyb bočnice v mm při dovolených kN/m
  • Schéma zatížení při zkušební metodě Schéma zatížení při zkušební metodě
  • Křivka zatížení s šířkou kabelového žlabu/žebříku v mm Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
  • Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
Všechny typy

Všechny typy

Typ Délka Šířka Tloušťka plechu Zachování funkčnosti Materiál Povrch Obj. č. Množství Nejm. prod. jedn.
DKS 810 FT 3000 mm 100 mm 1 mm Ne Ocel žárově zinkováno ponorem 6086470
3 m
DKS 820 FT 3000 mm 200 mm 1 mm Ne Ocel žárově zinkováno ponorem 6086497
3 m
DKS 830 FT 3000 mm 300 mm 1 mm Ne Ocel žárově zinkováno ponorem 6086519
3 m
DKS 840 FT 3000 mm 400 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6086659
3 m
DKS 850 FT 3000 mm 500 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6086675
3 m
DKS 860 FT 3000 mm 600 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6086691
3 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélné a úhlové spojky FT Podélné a úhlové spojky FT RLVL 85 FT 6067816
10 Kus
Víko s otočnou západkou, FT Víko s otočnou západkou, FT DRL 100 FT 6051340
3 m
Oblouk 45°, bočnice 85 FT Oblouk 45°, bočnice 85 FT RB 45 810 FT 6036230
1 Kus
Oblouk 90°, bočnice 85 FT Oblouk 90°, bočnice 85 FT RB 90 810 FT 6036712
1 Kus
Vestavný odbočný díl 85 FT Vestavný odbočný díl 85 FT RAA 810 FT 6042231
1 Kus
Víko s otočnou západkou, DD Víko s otočnou západkou, DD DRL 100 DD 6052703
3 m
Přepážka 85 DD Přepážka 85 DD TSG 85 DD 6062331
3 m
90° oblouk 85 FT 90° oblouk 85 FT RB 90 810 FT 7126127
1 Kus
Ke stažení

Stáhnout

EU prohlášení o shodě DKS 810 FT / 6086470 , 0.12MB , pdf
Stáhnout
Environmentální prohlášení o produktu (EPD) DKS 810 FT / 6086470 , 1.48MB , pdf
Stáhnout
UK - Prohlášení shody DKS 810 FT / 6086470 , 0.09MB , pdf
Stáhnout

Stáhnout

Stáhnout
Stáhnout
Stáhnout

DKS 810 FT / 6086470
