Kabelový žlab IKS 60 FS 3000 | 100 | 1 | Ne | Ocel | pásově zinkováno
morepic-1 morepic-2 video-1

Kabelový žlab IKS 60 FS

Obj. č. 6087116 | EAN 4012196168439

3000 mm
Ne
Ocel
pásově zinkováno
Popis výrobku
Popis výrobku
IKS 60 = Systém kabelových žlabů s výškou bočnice 60 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Prohlášení o shodě UKCA
Technické údaje

Technické údaje

Barva pozinkováno
CO₂ stopa (GWP) od kolébky po bránu 4,4545 kg CO₂e / 1 metr
Délka 3000 mm
Délka 10 ft
Děrování bočnice Ano
Druh spojky kabelového nosného systému šroubovaný
Materiál Ocel
Montážní děrování ve dně Ano
Nerezová ocel, mořená Ne
Povrch pásově zinkováno
Provedení pro velká rozpětí Ne
Provedení spojky bez spojky

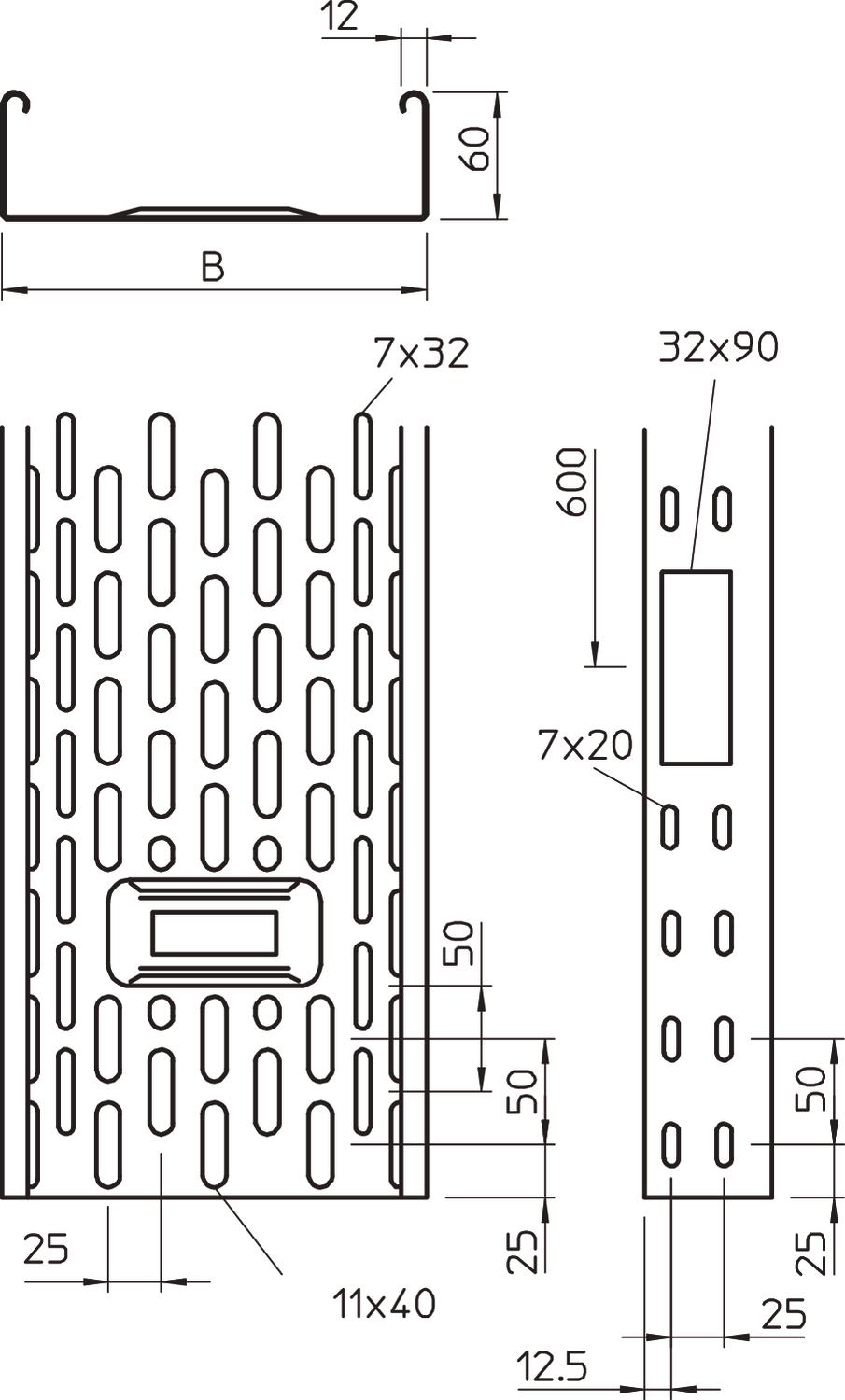

Rozměr 60x100x3000
Rozměr 60 x 100
Rozměr B 100 mm
Rozmístění otvorů NATO Ne
Šířka 100 mm
Šířka 4 in
S vrchním dílem Ne
Tloušťka plechu 1 mm
Tloušťka plechu 0,04 in
Typ zkušebního zatížení podle IEC 61537 Typ II
Užitečný průřez 5800 mm²
Užitečný průřez 58 cm²
Vložka, sprinkler Ano
Výška 2 in
Výška 60 mm
Vzdálenost podpěr 1,0 m 0,9 kN/m
Vzdálenost podpěr 1,5 m 0,9 kN/m
Vzdálenost podpěr 2,0 m 0,7 kN/m
Vzdálenost podpěr 2,5 m 0,45 kN/m
Zachování funkčnosti Ne

Technické údaje

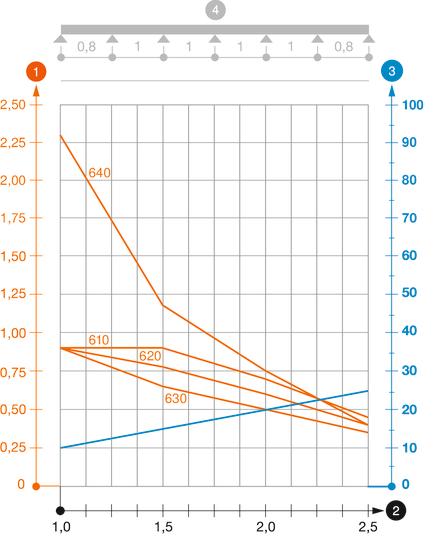

Zatěžovací diagram kabelového žlabu typu IKS 60

Zatěžovací diagram kabelového žlabu typu IKS 60
  • Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
  • Rozpětí podpěr v mm Rozpětí podpěr v mm
  • Průhyb bočnice v mm při dovolených kN/m Průhyb bočnice v mm při dovolených kN/m
  • Schéma zatížení při zkušební metodě Schéma zatížení při zkušební metodě
  • Křivka zatížení s šířkou kabelového žlabu/žebříku v mm Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
  • Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
Všechny typy

Všechny typy

Typ Délka Šířka Tloušťka plechu Zachování funkčnosti Materiál Povrch Obj. č. Množství Nejm. prod. jedn.
IKS 610 FS 3000 mm 100 mm 1 mm Ne Ocel pásově zinkováno 6087116
3 m
IKS 620 FS 3000 mm 200 mm 1 mm Ne Ocel pásově zinkováno 6087132
3 m
IKS 630 FS 3000 mm 300 mm 1 mm Ne Ocel pásově zinkováno 6087140
3 m
IKS 640 FS 3000 mm 400 mm 1,5 mm Ne Ocel pásově zinkováno 6087159
3 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná spojka FT Podélná spojka FT RLVK 60 FT 6067603
10 Kus
Spojovací lišta DD Spojovací lišta DD SSLB 100 DD 7070306
20 Kus
45° oblouk 60 FT 45° oblouk 60 FT RB 45 610 FT 6036130
1 Kus
Oblouk 90°, bočnice 60 FT Oblouk 90°, bočnice 60 FT RB 90 610 FT 6036590
1 Kus
Oblouk s nastavitelným úhlem 60 FT Oblouk s nastavitelným úhlem 60 FT RB W 610 FT 6037120
1 Kus
Vestavný odbočný díl 60 FT Vestavný odbočný díl 60 FT RAA 610 FT 6042211
1 Kus
Díl T 60 FT Díl T 60 FT RT 610 FT 6038130
1 Kus
Víko s otočnou západkou, DD Víko s otočnou západkou, DD DRL 100 DD 6052703
3 m
Přepážka 60 DD Přepážka 60 DD TSG 60 DD 6062327
3 m
90° oblouk 60 FS 90° oblouk 60 FS RB 90 610 FS 6043216
1 Kus
