Poznámka: Výroba tohoto výrobku bude ukončena.

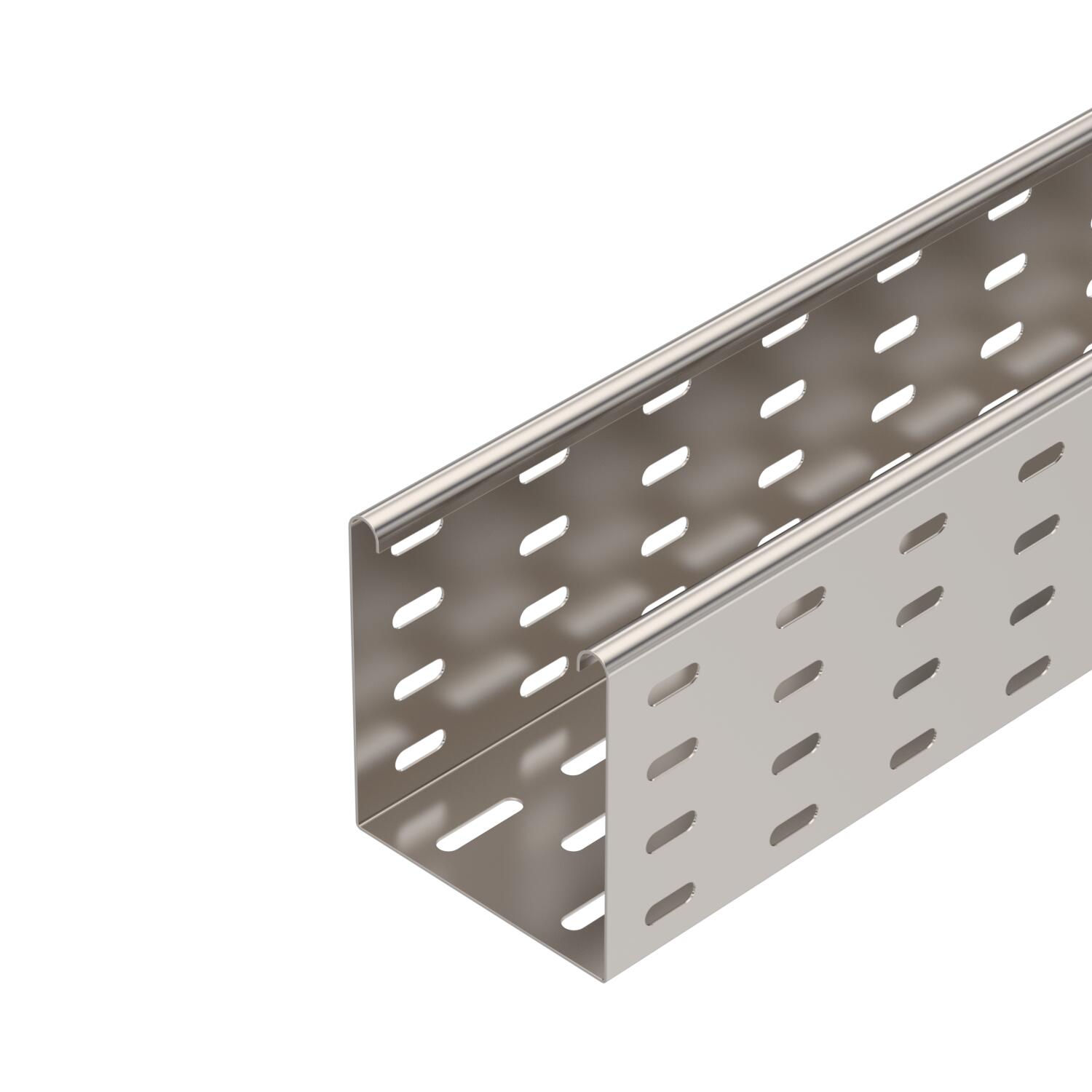

Kabelový žlab MKS 100 A2

Obj. č. / Typ	6060803 / MKS 110 A2

Délka	3000 mm

Šířka	100 mm

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Materiál	Nerez ocel, materiál 1.4307

Povrch	Holé, dodatečně ošetřeno

Popis výrobku

Popis výrobku

MKS 110 = Systém středně těžkých kabelových žlabů s bočnicí výšky 110 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

CO₂ stopa (GWP) od kolébky po bránu	13,3696 kg CO₂e / 1 metr
Délka	3000 mm
Délka	10 ft
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Nerez ocel, materiál 1.4307
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	Holé, dodatečně ošetřeno
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

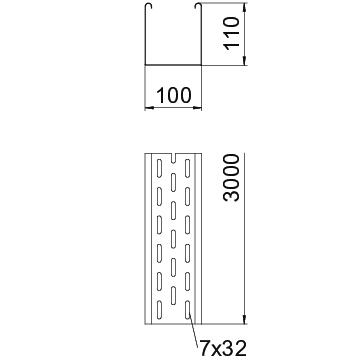

Rozměr	110 x 100
Rozměr	110x100x3000
Rozměr B	100 mm
Rozmístění otvorů NATO	Ne

Šířka	4 in
Šířka	100 mm
S vrchním dílem	Ne
Tloušťka plechu	0,04 in
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	11000 mm²
Užitečný průřez	110 cm²
Výška	4 in
Výška	110 mm
Vzdálenost podpěr 1,5 m	1,85 kN/m
Vzdálenost podpěr 2,0 m	1,3 kN/m
Vzdálenost podpěr 2,5 m	0,75 kN/m
Vzdálenost podpěr 3,0 m	0,6 kN/m
Zachování funkčnosti	Ne

Všechny typy

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKS 110 A2	3000 mm	100 mm	1 mm	Ne	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6060803	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

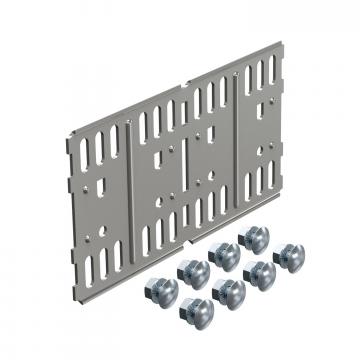

Podélná a úhlová spojka 110 A2	RLVL 110 A2	6067948	Kus	10 Kus
Víko s otočnou západkou, A2	DRL 100 A2	6052878	m	3 m
Přepážka 110 A2	TSG 110 A2	6062255	m	3 m
Spojovací lišta A2	SSLB 100 A2	7070353	Kus	20 Kus
