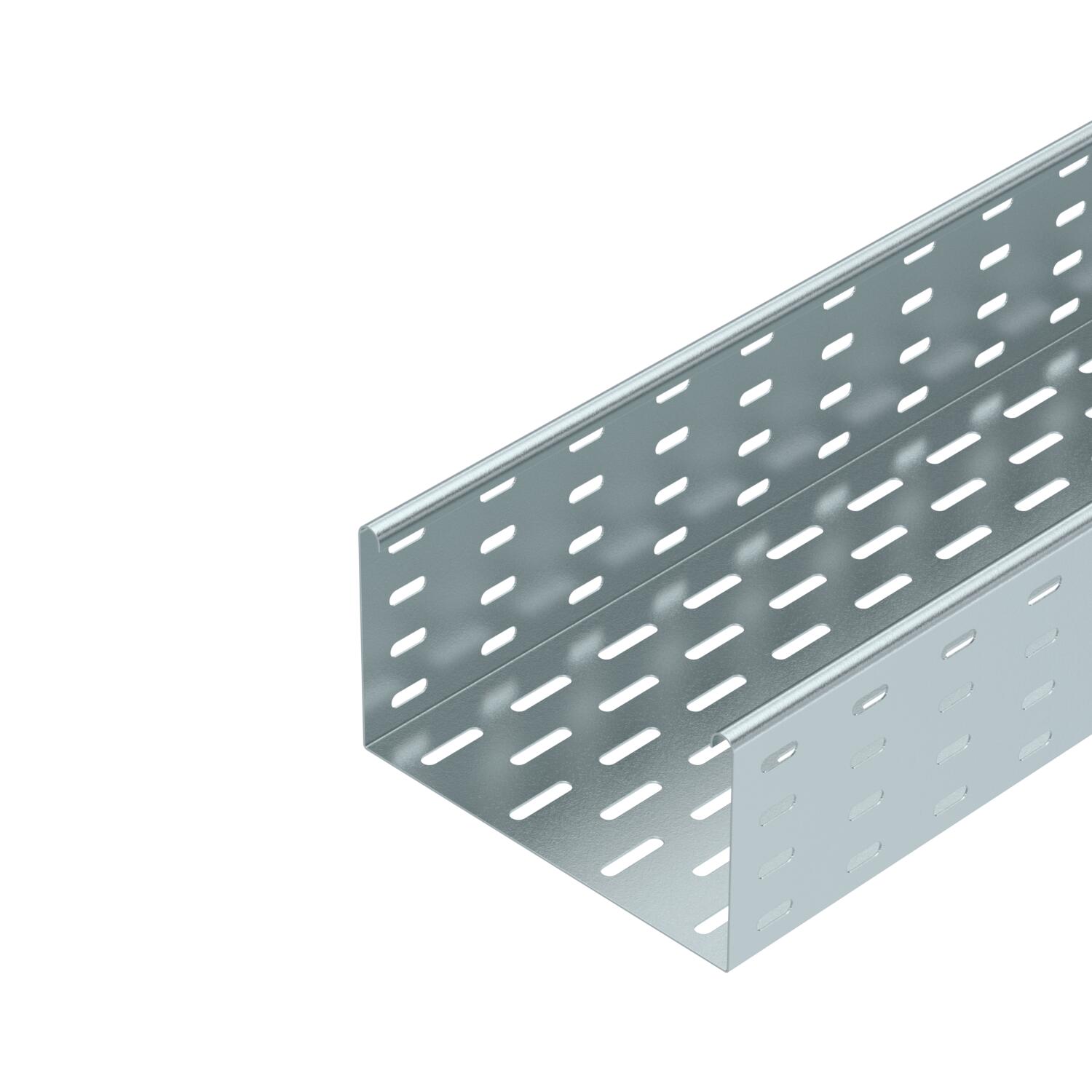

Kabelový žlab MKS 110 FS

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

MKS 110 = Systém středně těžkých kabelových žlabů s bočnicí výšky 110 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Barva	modrobílá
CO₂ stopa (GWP) od kolébky po bránu	8,648 kg CO₂e / 1 metr
Délka	10 ft
Délka	3000 mm
Děrování bočnice	Ano
Dodávané příslušenství	Podélná spojka RLVL 110
Druh spojky kabelového nosného systému	šroubovaný
Maß W	200 mm
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	Dodávaná spojka

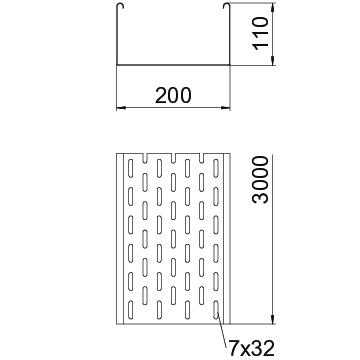

Rozměr	110x200x3000
Rozměr	110 x 200
Rozměr B	200 mm

Rozmístění otvorů NATO	Ne
Šířka	200 mm
Šířka	8 in
S vrchním dílem	Ne
Tloušťka plechu	1 mm
Tloušťka plechu	0,04 in
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	218 cm²
Užitečný průřez	21800 mm²
Výška	4 in
Výška	110 mm
Vzdálenost podpěr 1,5 m	1,85 kN/m
Vzdálenost podpěr 2,0 m	1,3 kN/m
Vzdálenost podpěr 2,5 m	0,75 kN/m
Vzdálenost podpěr 3,0 m	0,6 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKS 110 FS	3000 mm	100 mm	1 mm	Ne	Ocel	pásově zinkováno	6060102	m	3 m
MKS 120 FS	3000 mm	200 mm	1 mm	Ne	Ocel	pásově zinkováno	6060196	m	3 m
MKS 130 FS	3000 mm	300 mm	1 mm	Ne	Ocel	pásově zinkováno	6060307	m	3 m
MKS 140 FS	3000 mm	400 mm	1 mm	Ne	Ocel	pásově zinkováno	6060404	m	3 m
MKS 150 FS	3000 mm	500 mm	1 mm	Ne	Ocel	pásově zinkováno	6060412	m	3 m
MKS 155 FS	3000 mm	550 mm	1 mm	Ne	Ocel	pásově zinkováno	6060528	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná a úhlová spojka 110 FS	RLVL 110 FS	6067131	Kus	10 Kus
Spojovací lišta FS	SSLB 200 FS	7070213	Kus	20 Kus
Oblouk 90°, bočnice 110 FS	RB 90 120 FS	6036804	Kus	1 Kus
Vestavný odbočný díl 110 FS	RAA 120 FS	6042155	Kus	1 Kus
Díl T 110 FS	RT 120 FS	6038304	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 200 FS	6052207	m	3 m
Přepážka 110 FS	TSG 110 FS	6062122	m	3 m
45° oblouk 110 FS	RB 45 120 FS	7000650	Kus	1 Kus
90° oblouk 110 FS	RB 90 120 FS	7001916	Kus	1 Kus
