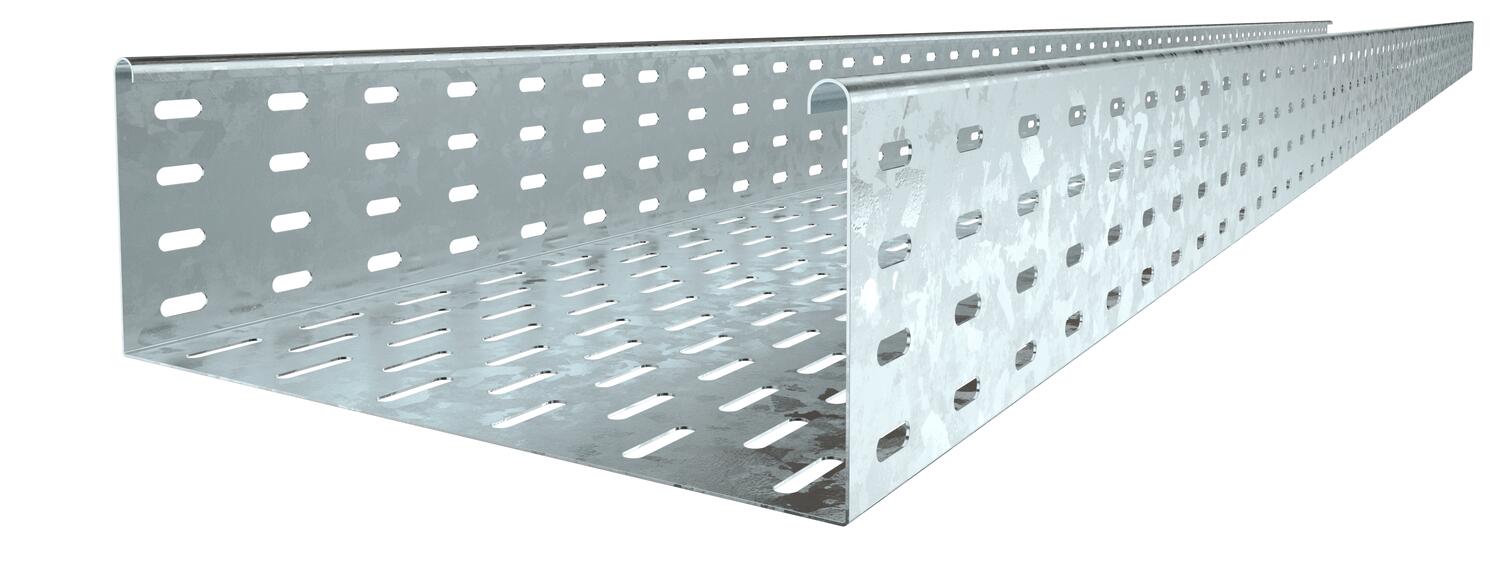

Kabelový žlab MKS 110 FT

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

MKS 110 = systém středně těžkých kabelových žlabů s bočnicí výšky 110 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Barva	pozinkováno
CO₂ stopa (GWP) od kolébky po bránu	6,3913 kg CO₂e / 1 metr
Délka	3000 mm
Délka	10 ft
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

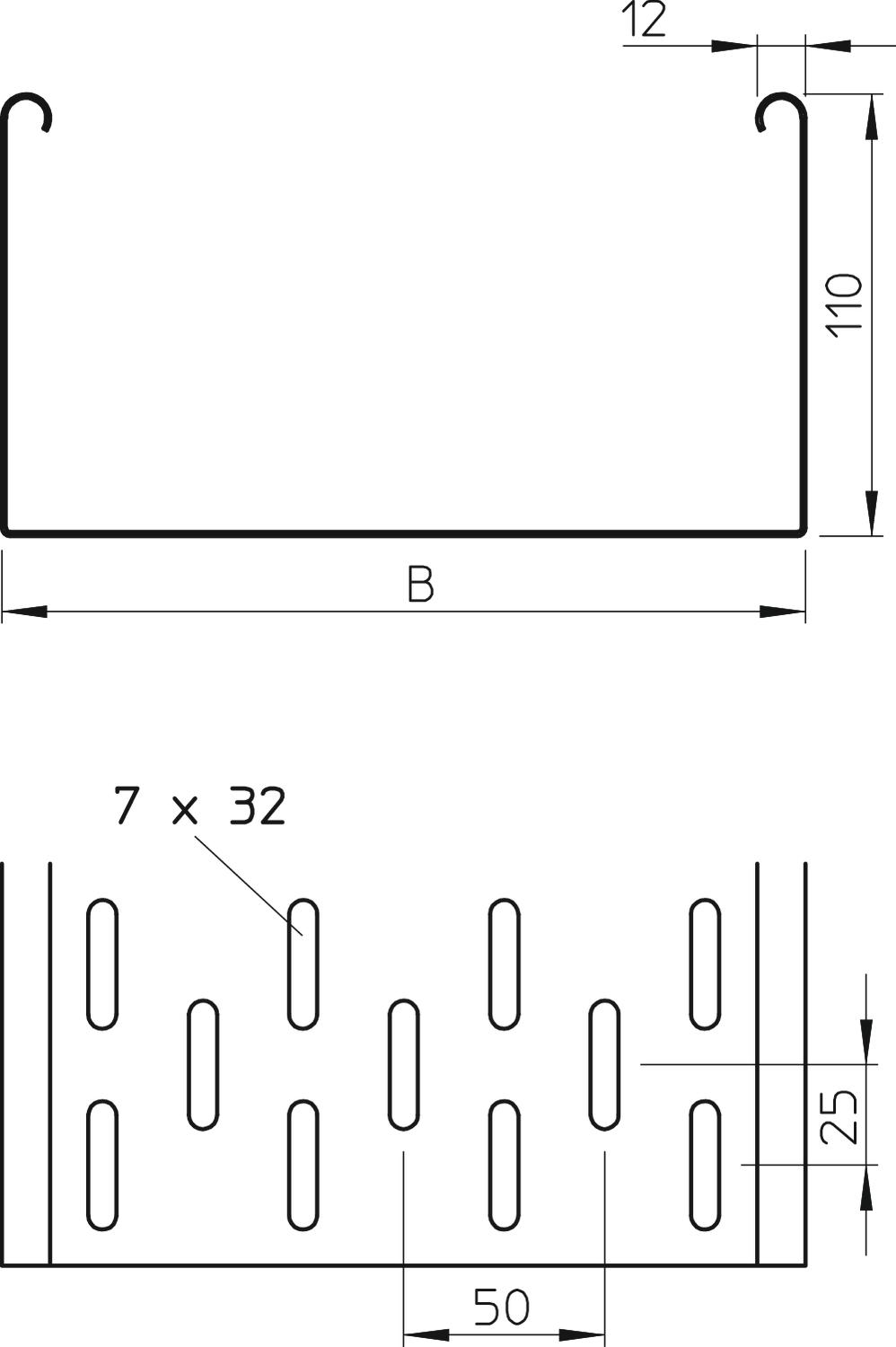

Rozměr	110x100x3000
Rozměr B	100 mm
Rozmístění otvorů NATO	Ne

Šířka	4 in
Šířka	100 mm
S vrchním dílem	Ne
Tloušťka plechu	0,04 in
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	11000 mm²
Užitečný průřez	110 cm²
Výška	4 in
Výška	110 mm
Vzdálenost podpěr 1,5 m	1,85 kN/m
Vzdálenost podpěr 2,0 m	1,3 kN/m
Vzdálenost podpěr 2,5 m	0,75 kN/m
Vzdálenost podpěr 3,0 m	0,6 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKS 110 FT	3000 mm	100 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6060609	m	3 m
MKS 120 FT	3000 mm	200 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6060625	m	3 m
MKS 130 FT	3000 mm	300 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6060641	m	3 m
MKS 140 FT	3000 mm	400 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6060676	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná a úhlová spojka 110 FT	RLVL 110 FT	6067913	Kus	10 Kus
Spojovací lišta DD	SSLB 100 DD	7070306	Kus	20 Kus
Víko s otočnou západkou, FT	DRL 100 FT	6051340	m	3 m
Oblouk 45°, bočnice 110 FT	RB 45 110 FT	6036330	Kus	1 Kus
Oblouk 90°, bočnice 110 FT	RB 90 110 FT	6036830	Kus	1 Kus
Oblouk s nastavitelným úhlem 110 FT	RB W 110 FT	6037320	Kus	1 Kus
Vestavný odbočný díl 110 FT	RAA 110 FT	6042251	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 100 DD	6052703	m	3 m
Přepážka 110 DD	TSG 110 DD	6062335	m	3 m
45° oblouk 110 FT	RB 45 110 FT	7068115	Kus	1 Kus
